第一部分：黑白电视机维修图纸的核心组成部分
一套完整的黑白电视机维修图纸通常包含以下几个关键部分：
（图片来源网络，侵删）
-

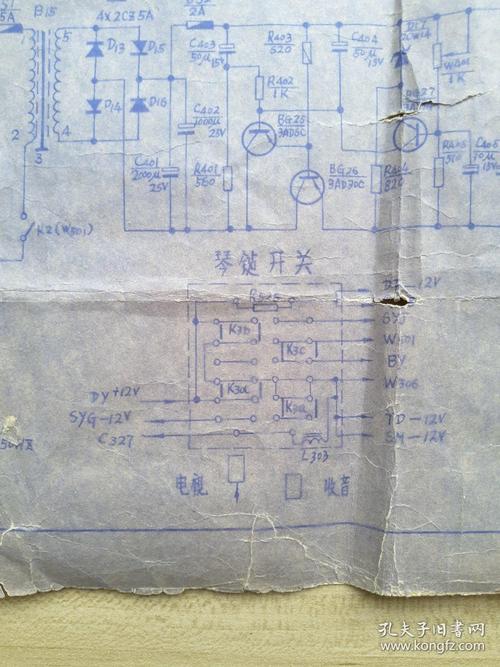

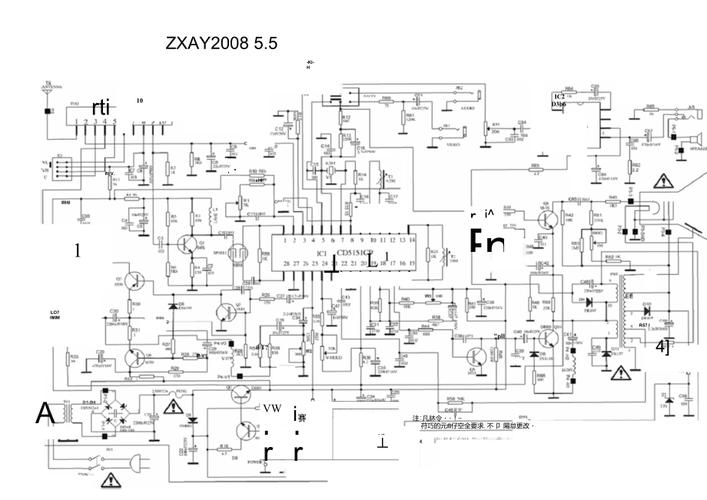

电原理图
- 作用：这是最核心、最重要的图纸，它用标准的电气符号，清晰地画出了电视机所有元器件的连接关系和信号流向。
- 通常将电路按功能划分为几个部分,并用虚线框起来，
- 电源电路：负责将220V交流电转换为电视机各部分所需的直流电压。
- 行扫描电路：产生行偏转电流和高压，是故障率最高的部分之一。
- 场扫描电路：产生场偏转电流，使光栅垂直方向扫描。
- 视放及显像管电路：处理视频信号，并控制显像管的电子束。
- 伴音电路：处理音频信号并驱动扬声器。
- 高频头及中放通道：接收、选择和放大高频电视信号，并解调出视频和伴音信号。
- 同步分离及AGC电路：从视频信号中分离出行、场同步脉冲，保证图像稳定。
-
印制电路板图
- 作用：也称为“PCB图”或“线路板图”，它展示了元器件在实际电路板上的物理位置、焊盘和铜箔走线。
- 元件布局图：标明了每个电阻、电容、晶体管、集成电路等元器件在板上的具体位置，通常有编号（如R1, C5, IC1）。
- 走线图：展示了连接各个焊盘的铜箔线路。
- 用途：当根据原理图找到故障点后，需要在线路板上找到对应的元器件进行测量或更换，PCB图是定位元器件的唯一依据。
-
方框图
- 作用：从宏观上描述电视机的工作流程，适合用于快速理解整机结构和信号走向。
- 将电视机划分为几个主要功能模块（如高频头、中放、解码、行场扫描等），并用箭头表示信号从一个模块到另一个模块的传递路径。
-
元件排列图/装配图
（图片来源网络，侵删）- 作用：主要用于组装，但在维修时也有参考价值，特别是对于一些不常见的或大型的元器件（如高频头、行输出变压器、偏转线圈等）。
-
故障检修指南
- 作用：由厂家提供的一份经验总结，列出了常见故障现象、可能的原因和检修步骤，非常实用。
第二部分：如何寻找和获取维修图纸
由于黑白电视机已经停产多年,获取图纸需要一些技巧：
-
专业维修论坛和社区
- 推荐网站：
- 中国家电维修论坛：非常老牌和专业的维修论坛，有大量的图纸资料库和维修高手。
- 维修吧：综合性维修社区，内容丰富。
- 方法：在这些论坛的“图纸下载”、“资料分享”等板块，通常有用户上传的图纸，你可以直接搜索品牌和型号，如“凯歌4D17 电原理图”。
- 推荐网站：
-
百度文库、道客巴巴等文档分享平台
- 方法：搜索“
[电视机品牌+型号] 维修图纸”或“[电视机品牌+型号] 电原理图”，这些平台有大量用户上传的扫描版PDF图纸，质量参差不齐，需要仔细甄别。
- 方法：搜索“
-
专业图纸网站
- 推荐网站：
- ICD (Integrated Circuit Database)：一个专门提供集成电路和设备图纸的网站，部分黑白电视图纸可以找到。
- RadioMuseum：一个无线电和电视博物馆网站，也包含一些技术资料。
- 方法：在网站上搜索电视机的型号。
- 推荐网站：
-
实体维修店或二手市场
一些老牌的维修店可能积累了厚厚的图纸资料库,在二手市场（如闲鱼）上，有时也能淘到旧的维修手册或复印本。
-
利用“图吧”等工具
- 在一些图片搜索引擎（如“图吧”）中搜索“
[电视机型号] 线路板图”，有时能找到清晰的实物照片，虽然不如标准PCB图精确，但在紧急情况下也能帮助定位元器件。
- 在一些图片搜索引擎（如“图吧”）中搜索“
第三部分：经典黑白电视机型号维修图纸示例
由于版权原因,我无法直接提供完整的PDF图纸，但我可以为您描述几个最经典的机型，并分析其图纸特点，您可以基于这些信息去网上搜索。
上海 J135-5U (或 J135-2U) 系列
- 特点：这是中国产量最大、维修资料最丰富的机型之一，堪称“维修教科书”。
- 核心芯片：使用 μPC1366C 作为图像中放和检波，μPC1031H2 作为场扫描集成块，行扫描部分则由分立元件（如2SC1942, 2SC2027等大功率管）组成。
- 图纸搜索关键词：
上海 J135-5U 电原理图J135-2U 线路板图μPC1366C 应用电路(即使找不到整机图，找到这个芯片的典型应用图也很有帮助)
- 学习价值：掌握了J135的电路，就等于掌握了黑白电视机80%的维修知识，它的电源、行场扫描、伴音电路都非常典型。
金星 B141 / B142 系列
- 特点：上海无线电三厂的另一款经典产品，电路设计也很成熟。
- 核心芯片：同样使用μPC系列集成电路，但具体型号和外围电路可能与J135略有不同。
- 图纸搜索关键词：
金星 B141 电原理图金星 B142 线路板图
北京 840 系列
- 特点：北京牌电视机也是当年的名牌，其电路设计有自己的特色。
- 图纸搜索关键词：
北京 840 电原理图北京 840D 维修手册
牡丹 / 飞利浦 14寸系列
- 特点：部分型号可能采用了飞利浦公司的技术或核心芯片，电路设计较为先进。
- 图纸搜索关键词：
牡丹 31H8 电原理图(这是一个常见的型号)飞利浦黑白电视机图纸
第四部分：如何看懂和使用维修图纸
拿到图纸后,如何高效地用于维修？
-
先看方框图，建立整体概念：了解信号从天线进入，经过哪些处理，最终变成图像和声音的全过程。
-
以故障现象为切入点：
- 无光栅、无伴音：问题通常出在电源电路或行扫描电路，这两个部分是整机的“心脏”和“发动机”，一旦停止工作，整机就会瘫痪，先查电源输出电压是否正常，再查行扫描电路。
- 有光栅、无图像、无伴音：问题通常在公共通道，即从天线到视放电路之前的部分，重点检查高频头、中放、AGC和同步分离电路。
- 有光栅、有伴音、无图像：说明公共通道和伴音通道都正常，问题出在视放电路或显像管本身，检查视放管是否工作正常，显像管各脚电压是否到位。
- 图像不同步：水平方向不同步是行同步或AFC电路问题；垂直方向不同步是场同步或场振荡电路问题。
- 图像扭曲：通常是电源滤波不良或AGC电路故障导致。
-
结合原理图和PCB图进行测量：
- 根据原理图分析出关键测试点的正常电压值和波形。
- 使用万用表测量关键点的电压（如电源输出、IC各脚电压、晶体管各极电压），与图纸上的标称值进行对比。
- 当发现电压异常时,沿着信号流向或供电线路，在PCB图上找到相关的元器件，逐一排查是元器件本身损坏还是外围电路问题。
-
注意“地”的重要性：在所有图纸中，“地”（Ground）都是参考点，所有电压测量都是相对于地而言的，确保你的万用表表笔可靠地接在“地”上，这是保证测量准确的前提。
总结与提醒
- 安全第一：黑白电视机的行输出变压器会产生数千伏的高压，即使在断电后，电容上仍可能储存有危险的电荷，维修前务必对高压部分进行放电，并注意人身安全。
- 图纸是死的，人是活的：图纸是指导，但实际维修中元器件的代换、故障的千变万化需要结合经验和理论灵活判断。
- 多实践：维修是一门实践性很强的技术，多看图纸，多动手测量，多总结经验，才能真正掌握。
希望这份详细的指南能帮助您顺利找到并利用好黑白电视机的维修图纸资料！祝您维修顺利！
