ADSL接入技术研究报告
摘要
ADSL是一种利用现有普通电话线（铜质双绞线）提供高速互联网接入的技术，其核心特点是“非对称”，即下行（从网络到用户）速率远高于上行（从用户到网络）速率，完美契合了早期互联网用户“下载多、上传少”的需求，作为宽带普及的先驱，ADSL深刻改变了人们的上网方式,是数字时代的重要里程碑。
技术定义与核心思想
- 全称: Asymmetric Digital Subscriber Line (非对称数字用户线)
- 本质: 一种基于频分复用技术的调制解调技术，在现有的POTS（Plain Old Telephone Service，传统电话系统） 网络上实现数据的高速传输。
- 核心思想: 充分利用电话线中未被传统电话业务占用的高频段资源，通过复杂的调制技术，在同一根铜线上同时传输语音信号和数据信号,且互不干扰。
工作原理与技术细节
ADSL的神奇之处在于它如何在一根老电话线上“变”出宽带,这主要归功于以下几个关键技术：
1 频分复用
这是ADSL工作的物理基础，传统电话线（带宽约4kHz）只传输语音信号，ADSL技术将整个电话线的可用频谱（最高可达1.1MHz）划分为三个独立的、互不重叠的信道：
-
POTS信道 (0 - 4 kHz):
- 用于传输传统的电话语音信号。
- 这个信道始终处于激活状态，即使在网络中断时,你仍然可以打电话。
- 它与数据信道之间通过一个无源滤波器（也叫“分频器”或“分离器”）进行物理隔离,确保两者互不干扰。
-
上行信道 (25 - 138 kHz):
（图片来源网络，侵删）- 也称为中频段，用于用户向网络发送数据（如发送邮件、上传文件、网络游戏指令等）。
- 速率较低，通常为 64 kbps ~ 1 Mbps。
-
下行信道 (138 kHz - 1.1 MHz):
- 也称为高频段，用于网络向用户发送数据（如浏览网页、下载文件、观看视频等）。
- 速率较高，通常为 1 Mbps ~ 8 Mbps,在理想条件下甚至可以达到更高。
频谱划分示意图:
|-------------------|---------|---------------------------------------|
| POTS | 上行 | 下行 |
| (0 - 4 kHz) |(25-138kHz)|(138 kHz - 1.1 MHz) |
|-------------------|---------|---------------------------------------|2 调制技术
数字信号（0和1）无法直接在模拟电话线上长距离传输，必须将其转换为特定频率和相位的模拟信号，ADSL采用了非常高效的调制技术,以在有限的频谱内实现最高的数据传输速率。
-
CAP (Carrierless Amplitude/Phase Modulation, 无载波幅度/相位调制):
（图片来源网络，侵删）- 早期ADSL标准（如G.992.1）使用的技术。
- 它将数字信号映射到不同的幅度和相位上,形成一个复杂的模拟信号。
- 实现相对简单,但抗干扰能力较弱。
-
DMT (Discrete Multi-Tone, 离散多音调制):
- 现代ADSL（如ADSL2/2+）的绝对主流技术，也是ITU-T G.992.2 (G.Lite)和G.992.3/4 (ADSL2)标准的核心。
- 工作原理: 将整个可用频段（如0-1.1MHz）划分为大量（例如256个） 等宽的子载波（Tone），每个子载波都可以独立地使用QAM（Quadrature Amplitude Modulation，正交幅度调制）技术进行调制。
- 核心优势:
- 自适应: DMT会实时监测每个子载波的信噪比，对于质量好的子载波，它可以使用更高阶的QAM（如64-QAM、256-QAM）来传输更多数据；对于质量差或受干扰的子载波，它会自动切换到更鲁棒的、低阶的QAM（如QPSK）甚至关闭该子载波,以保证连接的稳定性。
- 频谱效率高: 通过精细的频谱划分和自适应调整,最大限度地利用了铜线的传输能力。
3 关键设备
-
ADSL Modem (调制解调器):
- 用户端的设备，负责将计算机的数字信号通过DMT/CAP技术调制成可在电话线上传输的高频信号,并将接收到的下行信号解调为数字信号。
- 通常通过以太网接口（RJ45）或USB连接到电脑或路由器。
-
DSLAM (Digital Subscriber Line Access Multiplexer, 数字用户线路接入复用器):
- 运营商端的核心设备,安装在电信机房。
- 它是成千上万个用户ADSL线路的汇聚点，它通过分离器提取出ADSL信号；它将所有用户的下行数据流进行复用，通过高速骨干网（如ATM、以太网）连接到互联网；它将互联网的下行数据分发到对应的用户线路上。
-
POTS分离器:
- 一个小小的无源设备，通常安装在用户端的电话线和ADSL Modem之间。
- 它的作用是严格分离低频的语音信号和高频的数据信号,确保打电话和上网互不影响。
技术标准演进
ADSL技术并非一成不变，其标准不断演进,以提升性能和稳定性。
| 标准 | 别名 | 下行速率 | 上行速率 | 关键改进 |
|---|---|---|---|---|
| 第一代 | ||||
| G.992.1 | ADSL-full | 8 Mbps | 1 Mbps | 初始标准，需要室内分离器。 |
| G.992.2 | G.Lite | 5 Mbps | 512 kbps | 即插即用，无需室内分离器，但速率较低。 |
| 第二代 | ||||
| G.992.3 | ADSL2 | 12 Mbps | 2 Mbps | 速率提升，支持更长的传输距离，增强抗噪声能力，启动速度更快。 |
| G.992.4 | ADSL2 | 12 Mbps | 2 Mbps | 同上，但采用无缝速率自适应，减少掉线。 |
| 第三代 | ||||
| G.992.5 | ADSL2+ | 24 Mbps | 2 Mbps | 核心改进：扩展了频谱至2.2MHz，使下行速率翻倍，成为市场主流。 |
| G.992.5 Annex M | ADSL2+ Annex M | 24 Mbps | 5 Mbps | 大幅提升上行速率，适用于对上行有更高要求的用户（如小型办公、视频会议）。 |
ADSL的优缺点
优点
- 利用现有资源: 最大的优势，无需重新铺设昂贵的光纤，直接利用遍布全球的电话线网络,极大地降低了部署成本和推广难度。
- 部署快速: 用户申请后，运营商只需在机房端安装DSLAM，用户端配置Modem即可,过程简单快捷。
- 成本效益高: 无论是对于运营商还是个人用户,ADSL的设备和维护成本都远低于光纤接入。
- 技术成熟稳定: 经过多年的发展，ADSL技术非常成熟，设备稳定可靠,故障率低。
缺点
- 速率瓶颈: 即使是ADSL2+，其24Mbps的速率也远低于光纤的百兆、千兆甚至万兆，对于高清视频、云游戏等大流量应用,带宽捉襟见肘。
- 距离敏感: 传输速率与用户到电信机房的距离和线路质量密切相关，距离越远，信号衰减越严重，速率越低，通常超过5公里,速率会急剧下降。
- 线路质量依赖: 铜线线路的老化、电磁干扰（如来自电力线、电机）会严重影响ADSL的稳定性和速率。
- 非对称性: 上行速率远低于下行速率，不适合需要大量上传数据的场景（如服务器托管、大型文件分享）。
- 能耗高: 相比光纤等现代技术,DSLAM等铜线接入设备的能耗较高。
应用场景
尽管已非主流,ADSL在一些特定场景下仍有其价值：
- 家庭和个人用户: 在光纤未覆盖的农村、偏远地区或老旧小区,ADSL仍然是性价比最高的宽带选择。
- 小型企业/SOHO: 对于对带宽要求不高、且预算有限的小型办公室或家庭办公室，ADSL（尤其是Annex M版本）可以满足基本的办公上网需求。
- 临时网络接入: 在展会、工地等需要临时搭建网络的场合,可以利用现有电话线快速部署ADSL网络。
ADSL的衰落与未来展望
衰落原因

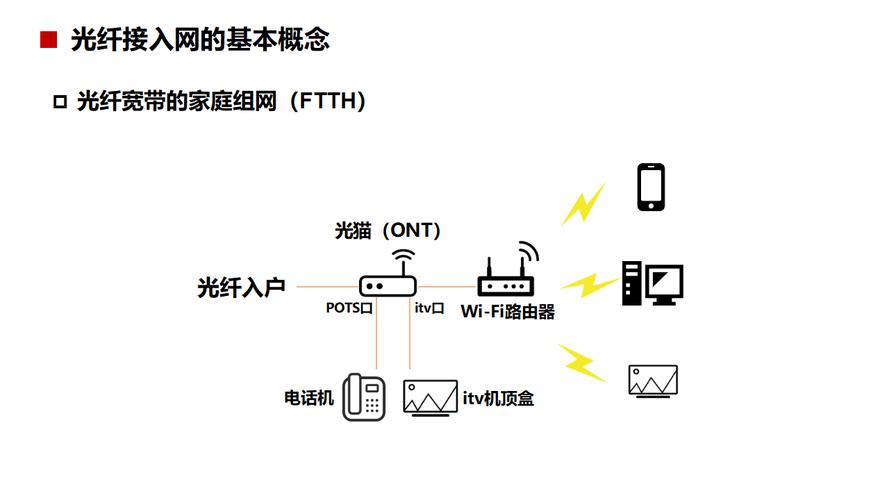

ADSL的辉煌时代被以 FTTx（Fiber to the x，光纤接入） 为代表的新技术所终结，光纤凭借其超高带宽、超长传输距离、极低延迟和抗干扰能力的绝对优势，成为现代宽带网络建设的必然选择，全球各大运营商都在积极推动“光进铜退”战略,用光纤逐步替换铜线网络。
未来展望
ADSL技术本身已经走到了生命周期的末期，新的部署几乎为零,但其技术遗产和未来的角色将发生转变：
- 存量维护: 对于仍在使用ADSL的存量用户，运营商将继续提供维护服务,直至光纤覆盖到位。
- 技术遗产: ADSL所奠定的基于电话线的宽带接入思想，以及DMT等自适应调制技术，被后续的VDSL（Very High Speed DSL）技术所继承和发展。
- 特定领域的“备胎”: 在一些极端环境下（如需要极强抗电磁核爆能力的通信网络），基于铜线的某种形式的DSL技术可能仍有其独特的军事或战略价值,但这与民用市场无关。
- 彻底退网: 随着全球光纤化的完成，ADSL将像曾经的拨号上网一样,完全退出历史舞台。
