小米4口充电器维修图解指南
本指南将带您一步步了解充电器的内部结构、常见故障点以及基本的排查思路。
（图片来源网络，侵删）
第一部分：维修前准备与安全须知
-
工具准备:
- 绝缘螺丝刀: 通常为十字或Y型（三角）螺丝刀，用于拆解外壳。
- 万用表: 用于测量电压、电阻、通断，是维修的核心工具。
- 镊子: 用于夹取微小元件。
- 热风枪/电烙铁: 用于拆卸和焊接元器件。
- 放大镜/显微镜: 帮助观察PCB板上的微小焊点和元件。
- 绝缘手套和护目镜: 保护人身安全。
-
安全须知 (重中之重！):
- 断电操作: 在拆解任何充电器之前，务必确保其未连接任何电源。
- 高压危险: 充电器内部即使在断电后，大容量的电容（通常体积较大）中仍可能储存有高压电，维修前，必须对电容进行放电操作，可以用一个带绝缘手柄的螺丝刀或一个大功率电阻（如1kΩ/5W）的两端，分别接触电容的两个引脚，进行短接放电。
- 静电防护: 人体静电可能击穿精密的电子元件，建议佩戴防静电手环或在操作前触摸接地金属以释放静电。
- 识别元件: 在拆解前，用手机拍照记录下外壳内部的结构和排线的连接方式，以便于还原。

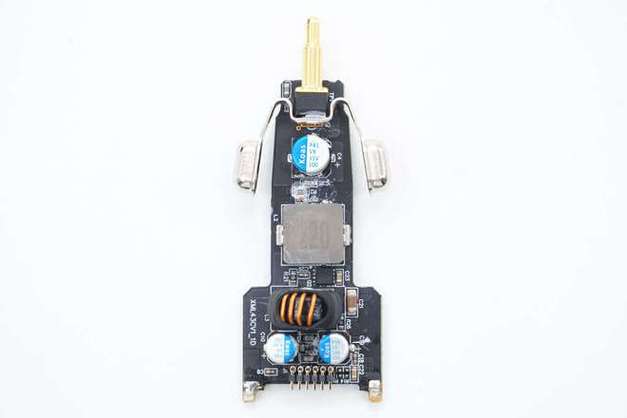

第二部分：充电器内部结构解析
小米多口充电器主要由以下几个部分组成：
[图解示意图] (由于无法直接提供图片，以下为文字描述，您可以自行在网上搜索“小米充电器内部结构图”来对照理解)
（图片来源网络，侵删）
- 外壳: 通常由上下两半塑料壳组成，通过卡扣或螺丝固定。
- PCB板 (印刷电路板): 充电器的“大脑”，所有电子元件都焊接在上面。
- 输入端 (AC部分):
- AC插脚: 连接市电。
- 保险丝: 通常是绿色的圆柱体或长方形小元件，电路的“第一道防线”，电流过大时会熔断。
- X电容和Y电容: 用于滤除电网干扰和抑制电磁辐射。
- 整流桥: 将220V交流电转换为脉动的直流电。
- PFC (功率因数校正) 电路 (部分高端型号有): 提高功率因数，使电流更平滑。
- 高压滤波电容: 体积巨大的圆柱形电容，用于储存和稳定整流后的高压直流电。
- 隔离变压器: 核心部件之一，将高压侧和低压侧（输出端）完全隔离，保证安全。
- 输出端 (DC部分):
- 低压滤波电容: 体积较小的电容，用于稳定输出的低压直流电。
- 主控芯片: 充电器的“CPU”，负责控制PWM（脉冲宽度调制）信号，调节输出电压和电流。
- MOSFET (场效应管): 作为高速开关，根据主控芯片的信号，在高频下对变压器进行能量传递。
- 反馈电路: 通常通过一个光耦将输出端的电压/电流信息反馈给主控芯片，形成闭环控制，确保输出稳定。
- USB接口: 输出端，通过排线连接到PCB板。
- 协议识别芯片: 用于识别连接的设备（如手机、笔记本），并与之通信，以确定最佳的充电协议（如QC, PD, MiFC等）。
第三部分：常见故障与排查流程
故障现象一：完全无反应，指示灯不亮
这通常是电源输入端或初级电路的问题。
-
检查外部:
- 换一个插座试试。
- 检查充电线是否损坏。
- 检查被充设备是否完好。
-
拆解后检查:
（图片来源网络，侵删）- 目视检查: 仔细观察PCB板，寻找是否有明显的烧黑、炸裂、元件变形的痕迹，特别是保险丝、电容、MOSFET等。
- 测量保险丝:
- 将万用表调至二极管档或电阻档。
- 用表笔接触保险丝的两端。
- 如果蜂鸣器响或显示阻值接近0Ω，则保险丝正常。
- 如果蜂鸣器不响且显示阻值无穷大,则保险丝已熔断。
- [图解] 展示万用表表笔接触保险丝的位置。
- 如果保险丝熔断:
- 切勿直接更换新保险丝！ 保险丝熔断说明电路中存在短路，必须先找到短路点并修复，否则换上新保险丝后会立刻再次熔断。
- 重点检查整流桥、PFC电路（如果有）、主控芯片、MOSFET等元件是否对地短路，用万用表测量这些元件的引脚对地（通常是负极或大面积铜箔）的电阻，如果阻值极小（接近0Ω），则该元件可能已损坏。
- [图解] 标出整流桥、主控芯片、MOSFET在PCB板上的位置。
故障现象二：能识别设备，但充电电流极小或无法充电
这通常是反馈电路、协议识别或输出端的问题。
-
检查USB接口:
- 检查USB口的物理触点是否有氧化、松动或脏污，可以用酒精棉签轻轻擦拭。
- [图解] 指出USB接口的VCC、D+、D-、GND等触点。
-
检查反馈电路:
- 反馈电路是保证输出稳定的关键,通常由一个光耦和一些精密电阻组成。
- 检查光耦: 用万用表二极管档测量光耦内部发光二极管和光敏三极管的特性，如果异常，需要更换。
- 检查精密电阻: 这些电阻阻值很小（如0.1Ω, 0.01Ω），用于检测电流，如果变值或开路，会导致充电器误判电流，用万用表电阻档精确测量其阻值。
- [图解] 标出光耦和电流检测电阻的位置。
-

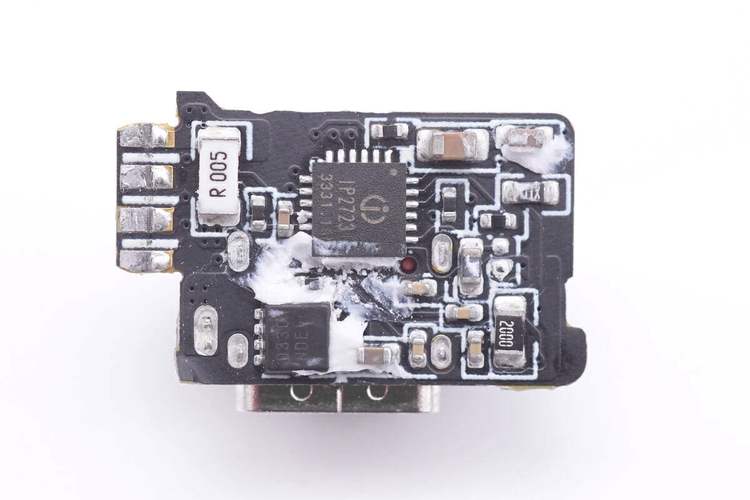

检查协议识别芯片:
- 如果充电器无法与设备“握手”，可能是因为协议芯片或其周边电路（如晶振、电容）损坏。
- [图解] 找到USB接口旁边的小型芯片，通常就是协议识别芯片。
故障现象三：充电时异响或过热
这通常是由于元件老化或驱动问题导致工作异常。
-
检查电容:
- [图解] 找到输入和输出端的电解电容。
- 检查电容顶部是否有鼓包、漏液的现象，这是电容损坏的典型标志，会导致滤波效果变差，纹波增大，从而引起异响和过热，必须更换。
-
检查变压器:
变压器本身损坏的情况较少,但可以闻一闻是否有焦糊味。
-
检查散热:
检查外壳内部是否有异物堵塞散热孔,或者PCB板上是否有胶水过多影响散热。
第四部分：维修实例与图解 (假设)
案例：小米65W四口充电器，无输出，保险丝熔断。
- 拆解: 拆开外壳，小心断开连接USB接口的排线。
- 发现: 保险丝F1已经熔断。
- 排查短路点:
- 万用表电阻档,红表笔接PCB板上的“热地”（高压地，通常在整流桥后），黑表笔接“冷地”（低压地，输出端）。
- 测得阻值极小,说明存在严重短路。
- [图解] 用红圈标出“热地”和“冷地”区域。
- 分段排查:
- 断开PFC电路（如果有的话）的输出，再测阻值，如果阻值恢复正常，则问题在PFC电路。
- 如果仍然短路,继续断开主控芯片的供电引脚，再测，如果阻值恢复正常，则问题在主控芯片或其驱动电路。
- [图解] 用红圈标出需要断开的测试点。
- 定位故障元件:
- 经过排查,发现是主控芯片U1对地短路。
- [图解] 用箭头指向损坏的主控芯片U1。
- 更换元件:
- 使用热风枪小心地将U1从PCB板上拆下。
- 清理焊盘,然后焊上同型号的新主控芯片。
- 更换一个新的同规格保险丝。
- 测试:
- 在连接市电前！ 再次确认所有短路点已排除。
- 可以先在输出端接一个假负载（如汽车灯泡）进行初步通电测试。
- 确认输出电压正常后,再连接真实设备进行测试。
第五部分：总结与建议
- 从简单到复杂: 维修遵循“先外后内，先电源后负载”的原则，先排除外部因素，再从保险丝、电容等易损件开始排查。
- 图纸和资料: 寻找对应型号充电器的原理图和点位图（BOM表）会极大地方便维修，可以在网上搜索“小米 XXW 充电器原理图”。
- 元件替换: 更换元件时，务必使用规格、参数完全一致的元件，特别是电容的耐压值、容量，MOSFET的耐压和电流值。
- 何时放弃: 如果PCB板严重烧毁，或者找不到故障点，维修的成本（时间和元件）可能已经超过购买一个新充电器的价格，明智的选择是放弃维修。
再次强调：如果您是新手，请不要轻易尝试，安全第一！
