下面我将分门别类地介绍一些常用的电磁炉维修工具,并重点讲解如何自制它们，同时也会列出必要的专业工具，以确保维修的安全性和准确性。

核心安全警告：在开始任何操作前，请务必阅读！

电磁炉内部含有高压电,即使断电后，大滤波电容（C1） 中仍储存有足以致命的电荷。维修前，必须对电容进行彻底放电！

安全第一，生命至上！

第一部分：安全防护类工具（自制与购买结合）

安全是维修的重中之重,这部分工具建议直接购买，因为它们关乎生命安全。

1. 防静电手套


   （图片来源网络，侵删）
   • 作用：防止静电击穿IGBT、集成电路等精密元件。
   • 自制建议：不推荐自制，价格不贵，是必需品。

2. 绝缘手套

   • 作用：在必要时（如带电操作）防止触电。
   • 自制建议：不推荐自制，必须是专业电工绝缘手套，并定期检查有无破损。

3. 绝缘垫

   • 作用：铺在操作台上，防止身体或工具意外接触电路板带电部分。
   • 自制方法：
     • 材料：找一块旧鼠标垫、一块厚实的橡胶皮（如汽车内胎）、或专门的绝缘垫。
     • 方法：直接铺在桌子上即可，确保其面积足够大，能覆盖整个工作区域。

第二部分：诊断与测量类工具（核心工具）

这类工具是判断故障原因的关键,建议购买专业型号。

1. 数字万用表


   （图片来源网络，侵删）
   • 作用：测量电压、电阻、二极管、通断等，是维修的“眼睛”。
   • 推荐功能：
     • 电容档：必备，用于测量滤波电容、谐振电容等是否失效。
     • 二极管档：用于快速判断二极管、IGBT的PN结是否正常。
     • 电阻档：测量线圈盘电阻、限流电阻等。
     • 通断蜂鸣档：快速检查线路是否通断。
   • 自制建议：不推荐自制，这是最基础的投资，买个质量好的能省去无数麻烦。

2. 示波器

   • 作用：高级工具，用于观察PWM驱动波形、18V/5V等电压波形，能精确定位电路工作状态异常的故障点。
   • 自制建议：不推荐自制，但可以考虑自制一个简易探头支架。
     • 材料：几根橡皮筋、一个塑料衣架。
     • 方法：用橡皮筋将示波器探头绑在衣架的挂钩上，调整角度，解放双手，方便焊接或操作电路板。

3. 隔离变压器

   • 作用：将市电与电网隔离，消除“火线”概念，维修时单手操作不易触电，是强烈推荐的专业安全工具。
   • 自制建议：极度不推荐！ 这涉及到高压线圈的绕制和绝缘处理，非专业人士自制有极高的触电和火灾风险，请购买成品。

第三部分：拆装与焊接类工具（可DIY的重点）

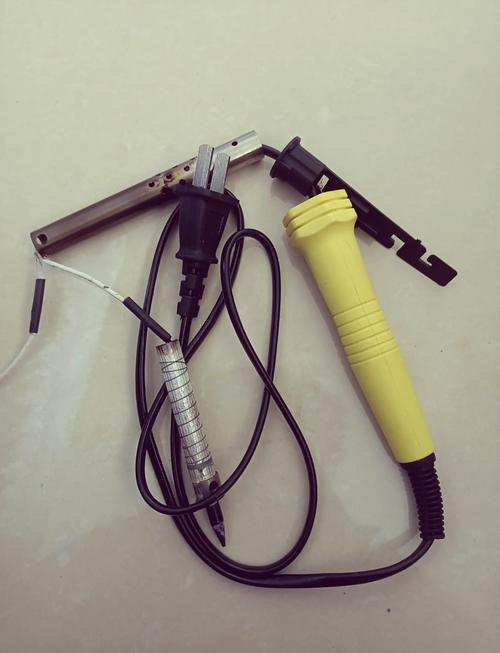

1. 电烙铁与焊台

   • 作用：拆卸和焊接元件。
   • 推荐：可调温焊台（如936系列），配合不同型号的烙铁头（尖头、刀头、弯头）。
   • 自制辅助工具 - 吸锡器/吸锡带辅助支架
     • 问题：单手操作吸锡器或吸锡带不稳，容易烫伤或吸不干净。
     • 材料：一个带夹子的台灯、一个旧CD盒、几根橡皮筋。
     • 方法：利用台灯的夹子夹住吸锡器或吸锡带，用橡皮筋固定，调整位置，另一只手就可以专注于操作烙铁了。

2. 热风枪

   • 作用：拆卸和焊接贴片元件（如CPU、驱动IC）。
   • 自制辅助工具 - 防静电风嘴
     • 问题：热风枪风力集中，容易吹飞周围的小元件。
     • 材料：一小块不锈钢网（如过滤网）、剪刀、胶带。
     • 方法：将不锈钢网剪成与热风枪出风口大小相当的圆片，用耐高温胶带固定在枪口，这可以分散气流，减小冲击力，保护周围元件。

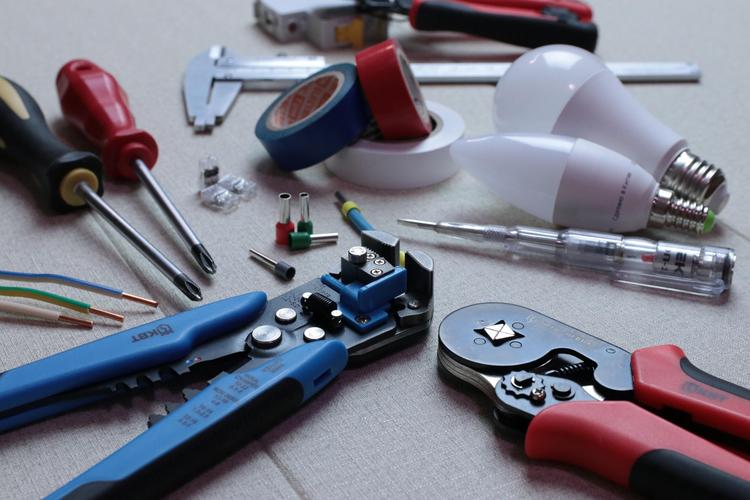

3. 螺丝刀套装

   • 作用：拆卸外壳和固定螺丝。
   • 推荐：一套包含十字、内六角、星形（Torx T6/T8/T10）的精密螺丝刀。

4. 钳子与镊子

   • 作用：夹持、弯折、剪断导线。
   • 推荐：
     • 尖嘴钳：夹持小元件。
     • 斜口钳：剪断引脚。
     • 防静电镊子：夹取贴片元件，必备。

第四部分：专用测试与辅助工具（自制大显身手）

这部分是DIY的重点,很多专业工具都可以用简单材料替代。

IGBT与驱动电路测试工具（重中之重）

电磁炉最常见的故障是IGBT击穿,维修时，必须确认驱动电路正常才能换上新IGBT，否则会再次烧毁。

自制方法一：灯泡限流法（最经典、最安全）

• 作用：在通电瞬间，判断IGBT是否击穿以及驱动电路是否基本正常，如果IGBT击穿，灯泡会亮，保护电源和驱动电路。
• 原理：利用灯泡的冷态电阻小、热态电阻大的特性，在通电瞬间起到限流作用。
• 自制步骤：
  1. 材料准备：
     • 一个220V/100W-200W的白炽灯泡（LED灯泡不行，因为不靠灯丝发热限流）。
     • 一个两脚或三脚的电源插头。
     • 两根足够长的电源线。
     • 一个塑料盒或木盒（可选，用于保护灯泡）。
  2. 制作过程：
     • 将两根电源线的其中一根去皮,连接到灯泡的金属螺纹部分。
     • 将另一根电源线的去皮部分连接到灯泡底部的中心触点。
     • 将灯泡装入盒中,并在盒上开孔让灯泡露出。
     • 将电源线的另一端连接到插头上。
  3. 使用方法：
     • 将电磁炉的线圈盘拔掉。
     • 将灯泡测试器的两个插头插入电磁炉的电源插座。
     • 给电磁炉通电。
     • 正常情况：灯泡会瞬间亮一下然后熄灭或非常暗，这表示5V、18V等辅助电源工作正常，驱动电路能发出正确的“停止”信号，IGBT没有被击穿。
     • 异常情况：灯泡持续发亮，亮度与正常使用时无异，这100%意味着IGBT已经击穿（C-E极短路）。
     • 其他情况：灯泡一直很亮但不闪烁，或者亮度闪烁，可能表示驱动电路有问题。

自制方法二：假负载法（用于测试低压电源）

• 作用：在拔掉线圈盘后，给电磁炉通电，测试5V、18V、12V等低压输出是否稳定。
• 材料：
  • 几个不同功率、阻值的电阻（如51Ω/10W, 100Ω/5W）。
  • 一个香蕉插头座。
• 制作过程：

  将电阻焊接在香蕉插头座上,制作成可更换的假负载模块。

• 使用方法：

  用万用表测量各路电压是否正常,同时将假负载接在18V或5V输出端，看电压是否稳定，是否过热。

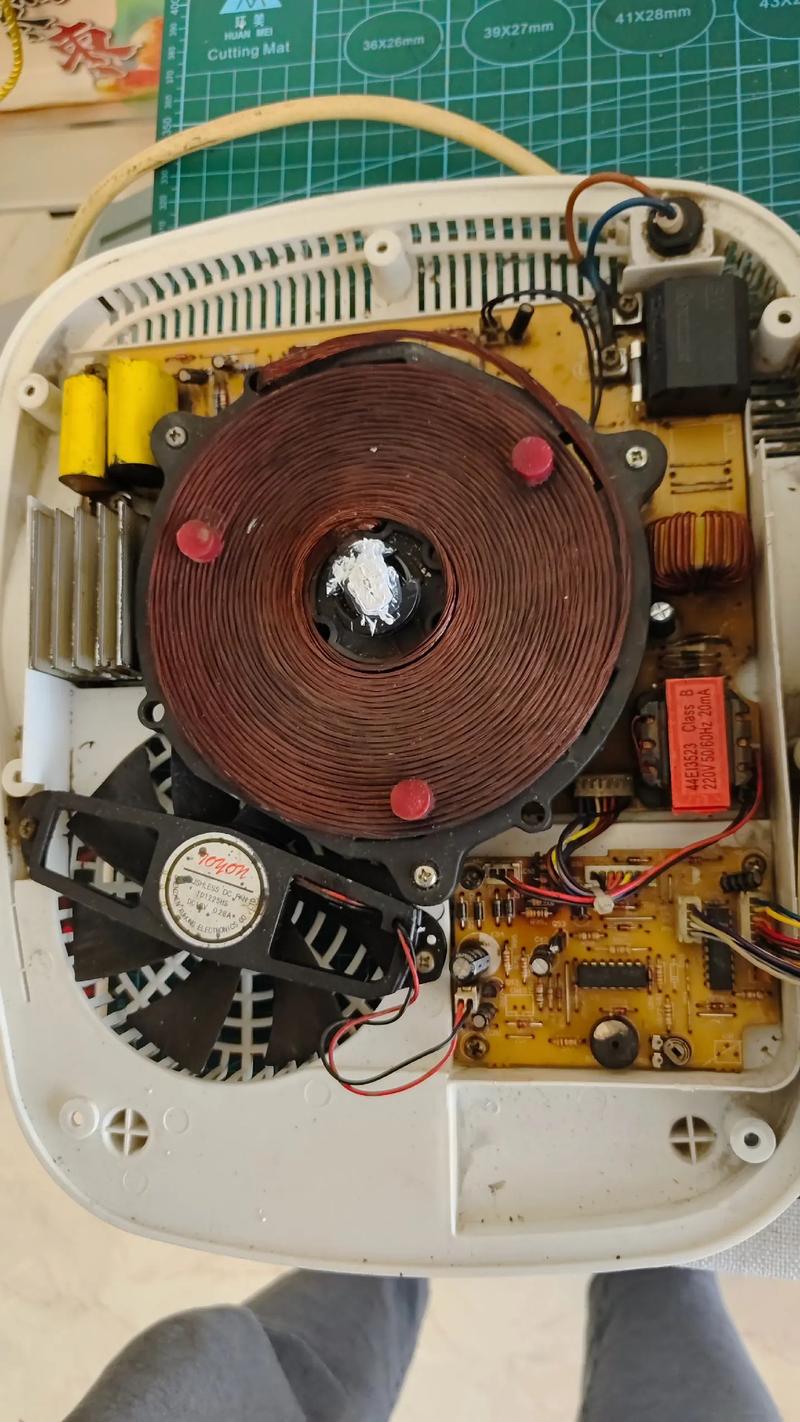

线圈盘测试工具

• 作用：判断线圈盘本身是否开路或短路。
• 自制方法：
  • 材料：一个9V电池、一个普通小灯泡（如手电筒灯泡）。
  • 制作过程：将电池和灯泡串联起来。
  • 使用方法：
    • 用串联电路的两端去接触线圈盘的两个接线端子。
    • 正常：灯泡会瞬间亮一下然后熄灭（因为线圈盘是一个大电感，通电瞬间电流大，稳定后电流很小）。
    • 开路：灯泡完全不亮。
    • 短路：灯泡持续发光，且亮度很亮。

防静电与清洁工具

• 防静电手环

  • 作用：释放人体静电。
  • 自制方法：
    • 材料：一根1MΩ的电阻（关键！）、一根导线、一个金属夹子、一个手表或手环。
    • 制作过程：将1MΩ电阻与导线串联，一端连接金属夹子，另一端连接手表的金属表带或焊在手上环的金属部分，1MΩ电阻的作用是确保安全，即使误触高压也不会造成大电流通过人体。
  • 注意：自制手环的可靠性不如购买品，但聊胜于无，务必确保电阻连接正确。

• 电路板清洁刷

  • 作用：清洁进油污的电路板。
  • 自制方法：
    • 材料：一把旧牙刷、无水酒精（浓度95%以上）。
    • 方法：将牙刷蘸取少量酒精，顺着电路板的纹路轻轻刷洗油污，酒精挥发快，不易残留。

自制工具清单

通过自制这些工具,你可以用极低的成本搭建一个功能完备的电磁炉维修工作台。安全永远是第一位，在不确定的情况下，宁可多花一点时间检查，也不要贸然操作，祝你维修顺利！
