下面我将为您提供一个从入门到进阶的完整维修指南,包括维修原则、必备工具、故障分析、维修步骤和常见故障案例。

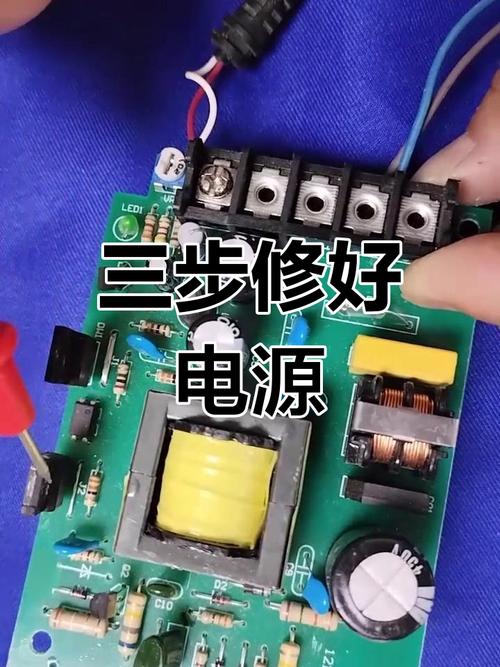

（图片来源网络，侵删）
维修前的核心原则
-
安全第一！ 这是最重要的原则。
- 断电操作：在进行任何测量或焊接前，务必将电源从交流插座上拔下，并等待内部大电容（通常体积很大）上的电荷完全释放完毕，可以用一个大功率电阻（如1K/5W）的两个引脚去接触电容的正负极，进行放电。
- 隔离输出：维修时，不要将LED灯珠或负载连接到电源上，以防短路或过载损坏正在维修的电源或测试设备。
- 使用隔离工具：最好使用隔离变压器，将市电与待修电源隔离，避免因电源热地（初级地）带电而引发触电或损坏万用表等设备。
-
先外后内，先易后难：
- 先检查外部：确认输入市电是否正常、遥控器/APP/开关是否工作正常、信号线（如PWM/0-10V/DALI）是否完好。
- 再检查电源：检查电源外壳是否有破损、烧焦的痕迹，闻一闻是否有烧焦的异味。
-
先静态后动态：
- 先在不通电的情况下，用万用表测量输入/输出端的对地电阻，看有无明显短路。
- 再通电测量关键点的电压,观察波形，逐步分析故障。
必备工具和备件
-
基础工具：
（图片来源网络，侵删）- 数字万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级但非常有用，用于观察PWM、0-10V等控制信号的波形和幅度，是维修调光驱动的“神器”。
- 电烙铁、吸锡器、焊锡丝：用于拆装元器件。
- 热风枪：用于拆焊贴片IC和集成块。
- 螺丝刀、尖嘴钳、镊子：常规拆装工具。
-
关键备件：
- 保险丝：最常见的故障点之一。
- 输入/输出滤波电容：电解电容，是易损件，鼓包、漏液是失效标志。
- 功率MOS管/IGBT：开关核心元件，容易因过压、过流击穿。
- PWM控制器芯片：如OB2202、OB2268、LD7552等，是电源的“大脑”。
- 光耦：用于反馈隔离，是稳压环路的关键。
- 恒流控制IC：如LNK403/409、HV9910等，专门负责调色温/调亮度。
- 整流桥：将交流电转为直流电。
故障分析与维修步骤
智能调色驱动电源通常由PFC（功率因数校正）电路、DC-DC主变换电路和控制/调光电路三大部分组成。
第一步：不通电测量（静态检查）
-
测量输入端电阻：
- 将万用表调到二极管档或电阻档,红表笔接L/N交流输入端，黑表笔接外壳地（或冷地）。
- 正常情况下,应该有一个正向压降（约0.4-0.7V，这是整流桥中二极管的压降），反向无穷大。
- 如果短路或阻值很小，说明输入端有短路，常见故障是：整流桥击穿、输入滤波电容（X电容）短路、PFC电路的MOS管或二极管击穿。
-
测量输出端电阻：

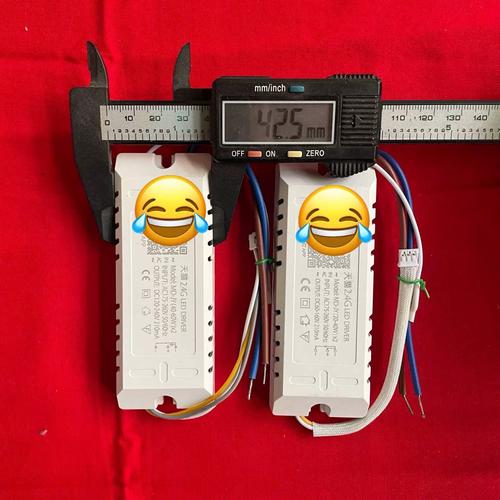

（图片来源网络，侵删）- 将万用表调到二极管档,红表笔接输出+，黑表笔接输出-。
- 正常情况下,应该有一个很小的正向压降（约0.1-0.3V，这是输出肖特基二极管的压降）。
- 如果短路，说明输出端有短路，常见故障是：输出滤波电容短路、恒流控制IC或其外围电路故障导致MOS管直通。
第二步：通电测量（动态检查）
注意：通电测量时，输出端不要接任何负载！
-
测量输入电压：
用万用表交流档测量L、N之间的电压，确认有约220V交流输入。
-
测量关键点电压：
- PFC输出电压：正常工作时，PFC输出电压应该在380V-400V DC左右，如果这个电压很低（如300V以下），说明PFC电路没有工作。
- PWM控制器VCC供电：测量PWM控制器芯片的VCC引脚电压，看是否正常启动，通常在12V-20V之间，如果为0，可能是启动电阻开路或VCC电容短路。
- 恒流控制IC供电：测量恒流控制芯片的VCC引脚电压，看是否正常。
第三步：分段定位故障
根据测量结果,将故障范围缩小到具体电路。
故障现象1：电源完全无输出，指示灯不亮
- 可能性：输入级故障。
- 排查：
- 检查保险丝是否熔断，如果熔断，说明后面有严重短路，重点检查整流桥、PFC开关管、输入X电容。
- 如果保险丝完好,但PFC输出电压为300V左右，说明PFC电路未工作，检查PFC的控制器、驱动电路、MOS管等。
- 如果PFC输出电压正常（380V+），但主变换电路无输出，检查PWM控制器、变压器次级整流电路、输出电容等。
故障现象2：输出电压/电流异常，无法调光或调色
这是智能调色电源的核心故障区，问题通常出在控制电路。
-
检查控制信号输入：
- PWM调光：用示波器测量控制信号输入端，正常情况下，应该能看到频率固定（如200Hz）、占空比可变的方波，如果信号为0或异常，检查遥控器、墙壁开关或信号线。
- 0-10V调光：用万用表直流电压档测量输入端，正常情况下，电压应在0V到10V之间平滑变化，如果电压不变或为0，检查调光器。
- DALI/蓝牙/Wi-Fi调光：这类信号更复杂，需要用示波器或专用协议分析仪抓取信号，先检查通信模块的供电是否正常。
-
检查恒流控制IC：
- 测量恒流控制IC的反馈引脚（如FB/CS）电压，这个引脚是连接光耦的，用来反馈输出电流信息。
- 如果FB引脚电压异常,说明反馈环路有问题，可能是光耦损坏、取样电阻（通常是一个小阻值大功率电阻，如0.1Ω/1W）开路或变值、或恒流IC本身损坏。
-
检查调光兼容性：
- 有时电源无法调光,不是电源坏了，而是调光器类型与电源不兼容，用一个前沿相切调光器去驱动一个后沿调光的电源，就会导致闪烁或不工作，需要查阅电源规格书，确认其支持的调光方式。
故障现象3：能调光，但调色温时颜色不准或闪烁
- 可能性：色温控制环路故障。
- 排查：
- 检查双色温或多色温驱动通道：智能调色电源内部通常有2个或3个独立的恒流通道（如WW/CW, 或 WW/CW/GB），用万用表分别测量每个通道的输出电流是否正常。
- 检查通道控制信号：用示波器分别测量控制不同色温通道的PWM信号，看它们的占空比是否能独立、正确地变化。
- 检查通道间的元器件一致性：如果某个通道的输出电流明显偏低或偏高，可能是该通道的恒流IC、取样电阻、MOS管或输出电感有问题。
常见故障案例总结
| 故障现象 | 可能原因 | 检查重点 |
|---|---|---|
| 完全无输出，保险丝烧断 | 后级严重短路 | 整流桥、PFC开关管、输入X电容 |
| 完全无输出，保险丝完好 | 启动电路、PWM芯片、保护电路 | 启动电阻、PWM芯片VCC、变压器次级整流二极管 |
| 输出电压偏低，无法带载 | 反馈环路故障、PFC未工作、负载过重 | 光耦、取样电阻、PWM芯片、PFC输出电压 |
| 无法调光（PWM/0-10V） | 控制信号无输入、调光IC/电路故障 | 信号输入端、调光IC、相关滤波电容 |
| 调光时闪烁 | 调光兼容性差、反馈环路响应慢、电解电容老化 | 检查调光器类型、更换输入/输出电解电容、检查环路稳定性 |
| 调色温不准或闪烁 | 某个色温通道故障、通道控制信号异常 | 分别测量各通道的输出电流和控制信号PWM波形 |
结语与建议
维修LED智能调色驱动电源,尤其是带有复杂通信协议的，对维修人员的技术水平要求较高，如果您没有电子维修基础或相关工具，强烈建议不要自行拆修，因为高压部分非常危险，且复杂的控制电路很容易因误判而扩大故障。
- 对于普通用户：最简单的方法是更换电源，购买一个参数（电压、电流、功率、调光方式）完全相同的新电源。
- 对于维修人员：多积累经验，熟悉常用PWM控制器和恒流IC的工作原理和典型电路，学会看懂电路图，善用示波器观察信号，是提高维修效率的关键，维修时做好记录，画出典型故障的维修流程图，会非常有帮助。
