维修前准备
安全第一！
- 断电操作：在进行任何检查和维修前,务必拔掉电视电源线。
- 防止静电：人体静电可能损坏主板上的精密芯片，佩戴防静电手环，或触摸金属水管、机箱外壳等释放静电。
- 电容放电：主板上的大容量滤波电容在断电后仍可能存有高压,测量或焊接前务必用螺丝刀或电阻等工具对其放电。
必备工具
- 万用表：数字万用表是核心工具，用于测量电压、电阻、通断。
- 电烙铁和焊台：用于拆卸和焊接元器件，建议使用可调温焊台，温度控制在350℃左右。
- 助焊剂和吸锡器/吸锡线：帮助焊接和拆卸元器件。
- 放大镜或显微镜：用于观察芯片和细小线路的焊点。
- 替换用元器件：准备一些常见的易损件，如保险丝、贴片电容、整流桥、MOS管等。
故障现象分析
首先要明确电视出现了什么问题，这能帮你快速定位故障区域,海信TLM4077主板主要分为几个功能区：

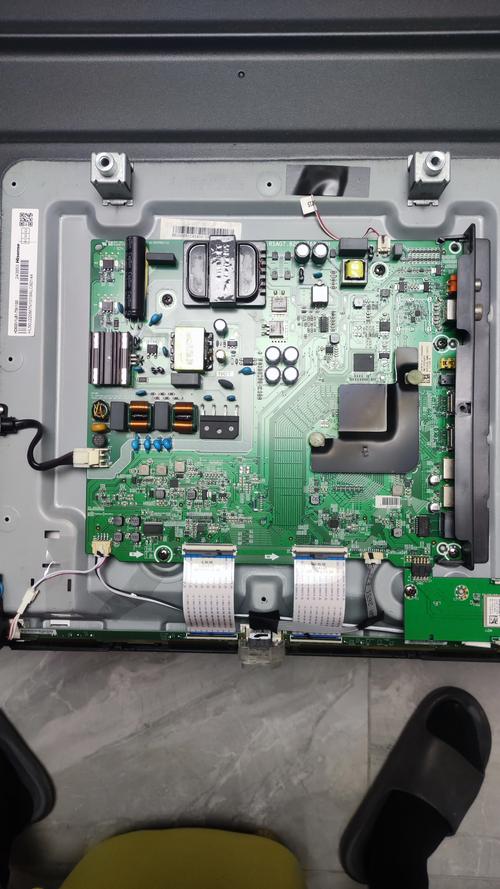

（图片来源网络，侵删）
- 电源部分：提供整机所需的各种电压（如5V, 12V, 24V等）。
- 高压板部分：为屏幕灯管提供高压交流电,点亮背光。
- 信号处理部分：接收外部信号（AV、VGA、TV等）,进行处理并驱动屏幕显示图像。
- CPU控制系统：负责整机的逻辑控制，如开机、待机、菜单操作等。
常见故障现象与可能的原因：
| 故障现象 | 可能的故障区域 |
|---|---|
| 完全无反应，指示灯不亮 | 电源部分（市电输入、保险丝、整流桥、PFC电路、副电源） |
| 指示灯亮，但不开机，无图像无声音 | 主电源（主电源芯片、稳压电路、保护电路）、CPU系统（晶振、复位、供电） |
| 黑屏，但背光亮，有声音 | 信号处理部分（LVDS发送芯片、屏线接口、TCON板）、屏幕本身 |
| 黑屏，背光不亮，有声音 | 高压板部分（高压板供电、高压板本身、灯管） |
| 图像异常（花屏、缺色、条纹） | 信号处理部分（DDR内存、主芯片、LVDS发送/接收电路）、屏线接触不良 |
| 自动关机/反复重启 | 电源部分负载过重、保护电路启动、CPU系统故障 |
主板维修步骤（以“无反应，指示灯不亮”为例）
这是最常见的故障,通常由电源部分问题引起。
第一步：目视检查
将主板从电视中取出,仔细观察：
- 保险丝：找到电源输入端的保险丝（通常是一个或两个玻璃管或绿色贴片保险丝），用万用表电阻档测量是否通断。如果开路，说明后级电路存在严重短路，切勿直接更换！
- 电容：检查是否有鼓包、漏液、炸裂的电容，这是电源板最常见的故障点之一，特别是PFC电路（大容量450V电解电容）和5V/12V输出滤波电容。
- 烧黑痕迹：观察PCB板是否有明显的烧焦、发黑区域,这可以帮助你找到过热的元器件。
- 元器件：检查是否有明显的物理损伤，如裂痕、烧断的电阻等。
第二步：测市电输入和保险丝
- 用万用表交流电压档测量电源线插头L、N两端的交流电压是否正常（约220V）。
- 如果保险丝熔断，说明后级存在短路，重点检查以下部分：
- 整流桥：用二极管档测量其四个引脚是否有短路。
- PFC开关管（MOS管）：用二极管档测量D、S极之间是否短路。
- 副电源IC：测量其VCC、FB等引脚对地是否短路。
- 大滤波电容：测量其两端是否短路。
第三步：测副电源（5V待机电压）
即使主电源不工作，副电源也应该产生5V的待机电压,用于点亮待机指示灯和为CPU供电。

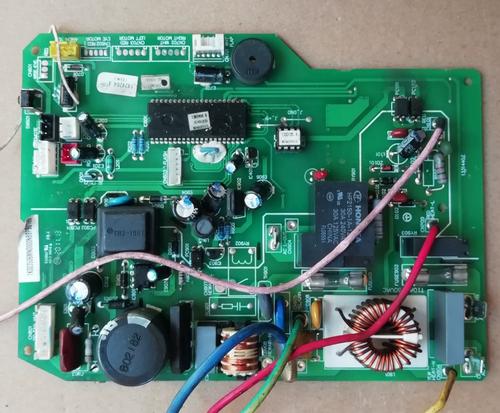

（图片来源网络，侵删）
- 找到副电源的输出端子，通常标记为 STB-V 或 +5VSB。
- 开机（或接通电源），测量该点是否有稳定的 +5V 电压输出。
- 如果有5V输出：说明副电源正常，故障可能在主电源的PFC电路或主电源IC，可以继续测量主电源的各路输出电压（如24V、12V）。
- 如果没有5V输出：故障在副电源电路，重点检查：
- 副电源IC（如TEA1532AT、NCP1207等）及其外围电路。
- 副电源供电电阻。
- 副电源输出端的整流二极管和滤波电容。
第四步：测主电源
如果副电源正常（有5V），但电视仍无法开机,说明主电源未启动。
- PFC电路：海信这款电视的PFC电路是升压型，正常工作时，PFC输出电压应该在 380V-400V 左右，测量PFC大电容两端的电压。
如果没有380V电压，检查PFC驱动IC（如NCP1653）、PFC开关管、升电感、二极管等。
- 主电源IC：PFC电压正常后，主电源IC（如NCP1396/NCP1397等）开始工作，产生24V、12V等电压。
- 测量主电源IC的VCC供电、使能脚（如EN/UVLO）电压是否正常。
- 检查主电源IC的外围振荡电路、反馈电路（光耦PC817）。
RSAG7.820.5147主板常见故障点汇总
根据大量维修案例，这块主板的“高发区”主要集中在：
-
电源部分：

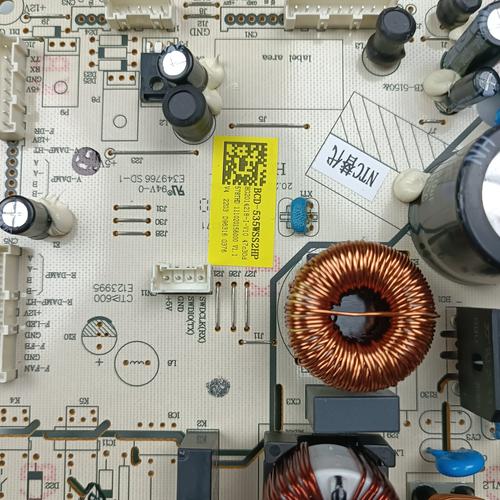

（图片来源网络，侵删）- 保险丝熔断：通常由PFC开关管（型号如 K1117 或 K718）击穿短路导致，连带烧毁整流桥,需要一起更换。
- PFC电路不工作：导致主电压偏低（约300V），屏幕无法点亮，常见故障点为PFC驱动IC（如 NCP1653）损坏、其供电电阻开路、升压二极管或电感损坏。
- 5V待机电压异常：副电源IC（如 TEA1532AT）损坏、启动电阻变值、输出滤波电容失效。
- 24V/12V输出电压低或无：主电源IC（如 NCP1396）损坏、稳压环路故障（光耦PC817、431精密稳压损坏）、同步整流MOS管损坏。
-
高压板部分：
- 无高压输出，黑屏：高压板供电保险丝熔断、高压IC（如 OZ9992 或 OZ9976）损坏、升压变压器短路。
- 屏幕亮线、暗角：通常是灯管老化或损坏,但有时也可能是高压板输出不平衡。
-
信号处理部分：
- 花屏、白屏：通常是 DDR内存 虚焊或损坏，这是CPU和主芯片之间的数据交换通道，非常关键,尝试为其补焊。
- 图像缺色：检查 LVDS发送芯片（如 THC63LVD1032）及其供电、屏线接口是否接触良好或氧化。
- 无图像，有声音：检查主芯片（如 MSD6 I5 或 MSD6 I6）的供电、复位、时钟晶振是否正常。
维修技巧与注意事项
- 先易后难：先检查保险丝、电容等明显可见的元件,再进行复杂的电压测量。
- 对比测量：如果有条件，找一块同型号的好主板进行对比测量，电压、对地电阻的差异点就是故障点。
- 先测电压，再测电阻：上电状态下优先测电压,断电状态下测电阻和对地阻值判断短路。
- 补焊法：对于CPU、DDR、主芯片等大规模集成电路，虚焊是常见故障，在没有确定具体芯片损坏前，可以先尝试整体为其补焊,有时能奇迹般地解决问题。
- 找图纸：维修这类老电视，找到一份电路图（原理图）会事半功倍，可以在网上搜索“海信TLM4077 原理图”或“RSAG7.820.5147 PDF”。
- 不要盲目更换：在找到根本原因前，不要随意更换元器件，特别是IC芯片,否则可能造成二次损坏。
希望这份详细的指南能帮助你成功维修你的海信TLM4077电视，维修过程需要耐心和细心,祝你成功！
