这是一份详细的 NCP1397AG 电源维修指南，涵盖了从安全准备到故障排查的完整流程。
（图片来源网络，侵删）
第一部分：安全须知与准备工作
安全第一！
- 断电与放电： 维修前务必拔掉电源线，对于大容量的输入滤波电容（通常在 220μF 以上），即使断电后也可能存有高压，必须用大功率电阻（如 1kΩ/5W）进行放电，防止电击损坏元件或人身伤害。
- 隔离变压器： 强烈建议使用隔离变压器，这可以将待修设备与市电完全隔离，防止因热地（带电的初级地）和冷地（次级地）短路而烧毁万用表或造成触电事故。
- 假负载： 为了安全地测试电源空载或轻载时的稳定性，可以使用假负载（如汽车灯泡或大功率水泥电阻）连接在 +12V 输出端。
工具准备
- 万用表： 必备，用于测量电压、电阻、通断。
- 示波器： 专业维修的利器，用于观察关键点的 PWM 波形、电压波形，判断芯片是否工作正常。
- 焊接工具： 电烙铁、吸锡器、焊锡丝。
- 配件： 常用的保险丝、整流桥、快恢复二极管、MOSFET、输出电容等。
第二部分：NCP1397AG 芯片简介与关键引脚功能
要修好电源,首先要了解“大脑”NCP1397AG 的基本功能。
- 核心功能： 电流模式 PWM 控制器，内置高压启动电流源，支持谷底开通（Valley Switching）以降低开关损耗，具有完善的过压、欠压、过流、过温保护功能。
- 工作流程： 通过高压启动电路给 VCC 引脚供电，芯片开始工作，驱动外部的 MOSFET 进行开关，通过变压器耦合能量到次级，次级整流滤波后输出电压，次级反馈电路（如 TL431、光耦）将输出电压信息反馈到芯片的 COMP 引脚，调节 PWM 占空比，实现稳压。
关键引脚功能（维修重点关注）：
（图片来源网络，侵删）

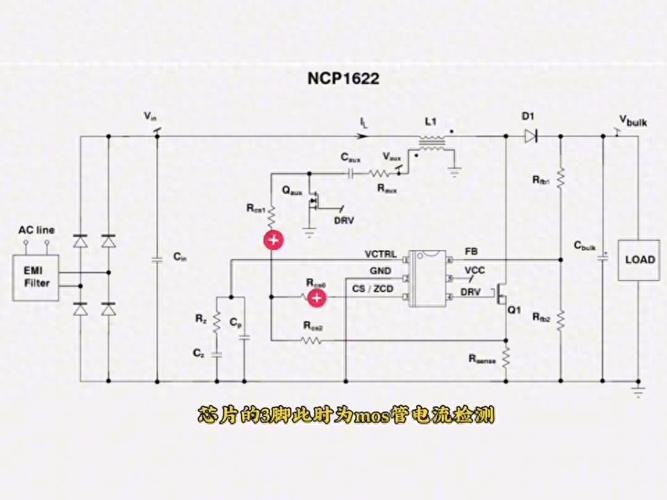

| 引脚号 | 名称 | 功能描述 |
|---|---|---|
| 1 | VCC | 芯片供电引脚，正常工作电压通常在 12-20V 之间，启动时由高压启动电路供电，正常工作后由辅助绕组供电。此脚电压是判断芯片是否启动的关键。 |
| 2 | COMP | 误差放大器输出/补偿引脚，这是反馈信号的输入端，光耦的集电极通常接至此脚，电压异常会导致输出电压失控。 |
| 3 | FB / Isense | 电流检测输入引脚。双功能引脚。 正常工作时，此脚接收来自电流采样电阻（或变压器辅助绕组）的电流信号，用于逐周期电流模式控制和过流保护，如果此脚电压过高（> 1V），芯片会立即关闭输出。 |
| 4 | RT/CT | 振荡定时引脚，外接电阻和电容决定芯片的开关频率。 |
| 5 | DC / LLS | 死区时间控制/轻载突发模式控制引脚。 |
| 6 | GND | 芯片地，也是初级电路的参考地。 |
| 7 | OUT | PWM 驱动信号输出引脚，直接驱动外部的 N 沟道 MOSFET 的栅极，可以用示波器观察此脚是否有正常的 PWM 波形。 |
| 8 | VSTR | 启动控制引脚，内部高压电流源从此脚对外接电容充电，当 VSTR 电压达到阈值后，芯片开始工作。 |
| 9 | HV | 高压供电引脚，内部高压电流源连接到此脚，通过外接高压电阻（如 1MΩ）从高压直流母线（PFC 后或整流后）取电。 |
| 10 | LO / VSENSE | 过压/欠压检测引脚，通过电阻分压网络连接到直流母线电压，当此脚电压超过或低于设定阈值时，芯片会保护。 |
第三部分：系统性维修流程
遵循“先外后内、先易后难、先静后动”的原则。
第 1 步：目视检查与静态测量
-
目视检查：
- 观察保险丝是否熔断,如果保险丝发黑或熔断，说明初级回路存在严重短路。
- 检查电容是否有鼓包、漏液。
- 检查电阻、二极管、MOSFET 等元件是否有烧焦、裂痕的迹象。
- 检查 PCB 板上是否有虚焊、脱焊。
-
静态电阻测量（断电后）：
- 测量输入端电阻： 用万用表二极管档或电阻档，红表笔接高压直流正极（通常是 PFC 大电容正极），黑表笔接负极，正常应有充电现象，最终稳定在一个较大阻值（如几百 kΩ），如果阻值很小或为 0，说明输入回路有短路，常见故障是 PFC 二极管、MOSFET 击穿。

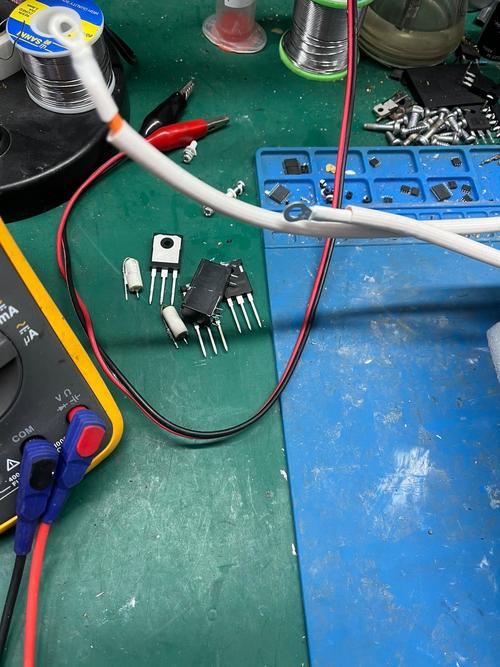

- 测量 MOSFET： 将 MOSFET 从电路中焊下或拆下，用万用表二极管档测量 D-S、G-S、G-D 之间是否击穿短路，击穿是常见故障。
- 测量整流桥： 测量交流输入端和直流输出端之间是否击穿。
- 测量 NCP1397AG： 测量 VCC 对地、GND 对地、OUT 对地等引脚的在路电阻，与好的主板或图纸对比，初步判断芯片是否损坏。
第 2 步：通电初测（极度危险，务必小心！）
建议使用隔离变压器和调压器！
（图片来源网络，侵删）
- 连接假负载： 在 +12V 输出端接一个合适的假负载（如 10Ω/20W 电阻）。
- 通电瞬间测量：
- 测量 VCC 电压： 这是最关键的一步，通电后，立即用万用表测量 NCP1397AG 的第 1 脚电压。
- VCC 电压为 0： 说明启动电路或 VCC 供电回路有问题，检查启动电阻（接在 HV 和 VSTR 之间）、VSTR 电容、VCC 整流二极管、滤波电容以及辅助绕组到 VCC 的回路。
- VCC 电压有，但很低（如几伏）： 可能是 VCC 整流二极管或滤波电容损坏，或者负载过重导致芯片无法启动。
- VCC 电压正常（如 15V 左右），但随后又降为 0： 说明芯片尝试启动后进入了保护状态，可能是过压、过流保护被触发。
- 测量 HV 电压： 测量 NCP1397AG 的第 9 脚电压，看高压启动电路是否工作。
- 测量直流母线电压： 测量 PFC 后的大电容上的电压，看 PFC 电路是否工作正常。
- 测量 VCC 电压： 这是最关键的一步，通电后，立即用万用表测量 NCP1397AG 的第 1 脚电压。
第 3 步：波形分析与逐级排查
VCC 电压正常，但电源无输出，或输出电压不稳，就需要用示波器进行深入分析。
-
检查 VCC 供电是否稳定：
用示波器观察 VCC 引脚的电压波形，看是否有剧烈的纹波或跌落，VCC 不稳，芯片工作肯定不正常。
-
检查振荡电路：
用示波器观察 RT/CT 引脚的电压波形，应该是一个锯齿波，如果没有波形，检查外接的 R、C 元件是否损坏。
-
检查驱动输出：
- 这是核心测试点！ 用示波器观察 OUT 引脚（第 7 脚）的波形。
- 没有波形： VCC 正常、振荡波形也正常，但 OUT 无波形，基本可以确定 NCP1397AG 芯片已损坏。
- 波形不正常： 例如占空比异常、波形畸变、幅度不足等，这可能是反馈环路问题、过流保护被触发或供电不足引起的。
- 这是核心测试点！ 用示波器观察 OUT 引脚（第 7 脚）的波形。
-
检查反馈环路：
- 光耦： 测量光耦的发光二极管侧是否有电流流过（即 TL431 是否导通），测量光耦的三极管侧（C、E 极）之间的电压，正常导通时压降约 0.8-1.2V，如果光耦损坏，会导致输出电压失控。
- TL431： 检查其外围的基准电压分压电阻是否变值，可以用万用表测量其 REF 引脚电压，应为 2.5V。
-
检查电流检测回路：
- FB/Isense 引脚（第 3 脚）： 如果此脚电压过高（超过 1V），芯片会锁定在过流保护状态，检查此脚电压，如果异常，排查电流采样电阻（Rcs）是否变值、开路，或采样电路是否有其他问题。
- 电流采样电阻： 这个电阻通常很小（值在 0.1Ω ~ 0.33Ω 左右），功率较大，容易因过流而烧断或阻值增大，用万用表精确测量其阻值。
-
检查 MOSFET 栅极驱动：
用示波器探头（注意选择合适的档位和衰减）测量 MOSFET 的栅极和源极之间的波形，应该和 OUT 引脚的波形一致，是一个干净的方波，且有一定的电压幅值（如 10-15V），如果波形差，可能是驱动电阻有问题，或 MOSFET 栅极-源极电容异常。
第四部分：常见故障案例分析
案例 1：保险丝熔断，电源无反应
- 原因： 初级电路严重短路。
- 排查：
- 拆下保险丝,测量输入端电阻。
- 重点检查 PFC MOSFET、PFC 二极管、桥式整流器 是否击穿。
- 检查 NCP1397AG 本身是否击穿短路（测量 HV、VCC、OUT 等引脚对地电阻）。
案例 2：保险丝完好，但 VCC 电压为 0
- 原因： 启动电路或 VCC 供电回路故障。
- 排查：
- 检查启动电阻（连接 HV 和 VSTR）是否开路。
- 检查 VSTR 引脚的电容是否击穿。
- 检查 VCC 整流二极管（通常是一个小快恢复二极管）是否开路。
- 检查辅助绕组到 VCC 的整流滤波电路是否正常。
案例 3：VCC 电压正常，但 OUT 无驱动波形，电源无输出
- 原因： 芯片损坏或其工作条件不满足。
- 排查：
- 用示波器检查 RT/CT 引脚是否有锯齿波，若无，检查 R、C 元件。
- 若振荡正常,则 基本可以确定是 NCP1397AG 芯片损坏，更换芯片即可。
案例 4：电源启动一下就停，或输出电压不稳
- 原因： 保护电路被触发或反馈环路故障。
- 排查：
- 测量 FB/Isense (第3脚) 电压，看是否因过流而锁定。
- 测量 LO/VSENSE (第10脚) 电压，看是否因过压/欠压而保护。
- 重点检查 反馈环路：光耦、TL431 及其外围电阻，这是最容易出问题的地方。
案例 5：输出电压偏高或偏低
- 原因： 反馈环路调节失衡。
- 排查：
- 检查光耦是否老化（电流传输比下降）。
- 检查 TL431 的基准电压分压电阻是否变值。
- 检查输出端的滤波电容是否失效（ESR 增大），导致电压采样不准。
维修 NCP1397AG 电源，核心思路是围绕其工作流程和关键引脚功能展开：
- 供电是基础： 先保证 VCC 电压正常、稳定。
- 启动是前提： 检查高压启动电路是否让芯片“活”起来。
- 振荡是心跳： RT/CT 脚的锯齿波是芯片工作的基本节拍。
- 驱动是核心： OUT 脚的 PWM 波形是判断芯片好坏和驱动能力的直接证据。
- 反馈是灵魂： COMP 和 FB/Isense 引脚构成了电源的“大脑和神经”，决定着输出电压的精度和稳定性。
- 保护是底线： 理解各保护引脚的功能，有助于判断电源为何“罢工”。
遵循以上步骤,结合耐心和细致的测量，大部分 NCP1397AG 电源的故障都能被定位和修复，祝您维修顺利！
