STR-W6753 简介
STR-W6753 是 ST（意法半导体）公司生产的一款电流模式 PWM 控制器，它内部集成了高压启动电路，这使其外围电路非常简洁，无需像老式电源那样外接大功率电阻来启动。

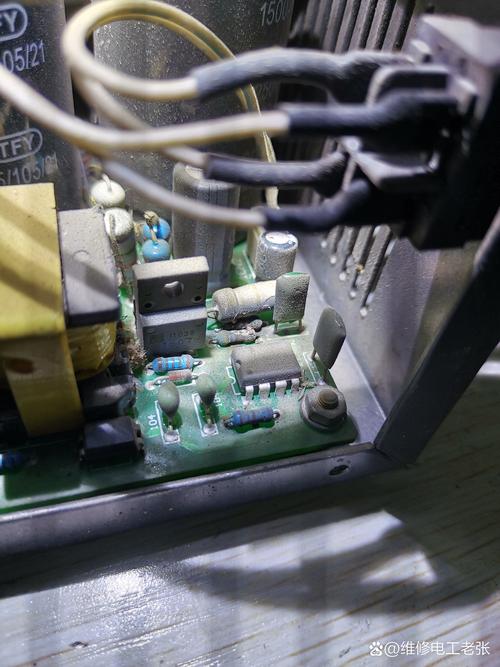

（图片来源网络，侵删）
主要引脚功能：
- (1) FB (反馈端)：稳压控制端，通过光耦接收次级电压的反馈信号，来调整内部PWM的占空比，从而稳定输出电压。
- (2) IS (电流检测端)：过流保护端，通过检测内部MOSFET的源极电流（或外部电流检测电阻的电压）来实现逐周期过流保护。
- (3) IN (电源端)：芯片供电端，正常工作时，由辅助绕组通过整流滤波后供电（约13-20V），启动时，由高压通过启动电阻降压后供电。
- (4) GND (地)：接地端。
- (5) OUT (驱动输出端)：内部MOSFET的漏极，同时也是内部启动电路、高压电流源和振荡器的连接点，这个引脚电压波动非常剧烈。
工作原理简述
- 启动阶段：通电后，市电经整流滤波得到约300V的直流高压，高压通过一个启动电阻（通常是几百kΩ的大电阻）加到 STR-W6753 的 (3)脚，为芯片内部的高压电流源供电，该电流源为芯片内部电路提供初始工作电压，芯片开始工作。
- 振荡与开关：芯片开始工作后，其内部MOSFET会间歇性导通，变压器初级线圈产生感应电动势，同时在次级和辅助绕组也产生感应电压。
- 自馈电阶段：当辅助绕组产生的电压经整流、滤波后，其电压（约13-20V）足以维持芯片工作时，启动电阻的任务完成，停止供电，此后芯片由辅助绕组持续供电，进入稳定工作状态。
- 稳压与保护阶段：
- 稳压：次级输出电压通过光耦和TL431（或类似精密稳压源）采样，反馈到芯片的 (1)脚，芯片根据此信号调整输出PWM脉冲的宽度，从而稳定输出电压。
- 过流保护：当负载过大或短路时，流过初级MOSFET的电流急剧增大，在源极小电阻上产生的电压超过阈值，芯片的 (2)脚检测到后，会立即关断MOSFET，实现保护。
- 过压保护：当输出电压异常升高时，反馈到(1)脚的电压也会异常，芯片会停止输出以保护后级电路。
常见故障与维修思路
STR-W6753 电源最常见的故障现象是完全无输出（保险丝烧毁或未烧）。
故障现象一：保险丝烧毁（F1 Blown）
这通常意味着初级回路存在严重短路。
维修步骤：
（图片来源网络，侵删）
- 断开电源，拔下插头，对C1（主滤波电容）进行放电。
- 静态电阻测量：
- 用万用表二极管档或电阻档,测量AC输入端的电阻，如果阻值接近0Ω，说明整流桥（BR1）短路。
- 测量300V滤波电容C1的正负极电阻，如果阻值很小，说明C1短路。
- 测量STR-W6753的(5)脚（OUT）对地（GND）的电阻，如果阻值很小（接近0Ω或几十Ω），说明STR-W6753内部MOSFET已击穿短路，这是最常见的情况。
- 更换损坏元件：
- 如果整流桥或C1损坏,直接更换同型号的。
- 如果STR-W6753击穿，必须找到损坏的根本原因，否则换上新芯片后很可能再次烧毁。
- 检查导致芯片损坏的原因：
- 尖峰吸收电路（RCD电路）：检查尖峰吸收回路中的电阻（Rsnb）、电容（Csnb）、二极管（Dsnb）是否开路或失效，这个电路的作用是吸收MOSFET关断时产生的高压尖峰，保护MOSFET不被击穿，如果它失效，尖峰很容易击穿MOSFET。
- 次级整流二极管：检查次级所有整流二极管（通常是肖特基二极管）是否短路，如果次级整流管短路，会导致变压器磁饱和，电流急剧增大，从而烧毁初级MOSFET。
- 输出负载：断开次级所有负载，接上假负载（如一个汽车灯泡或一个功率电阻），看是否恢复正常，如果短路消失，说明是负载问题。
故障现象二：保险丝未烧毁，但无输出
这通常意味着电源未进入正常工作状态,如未启动、启动后又停止、或反馈环路有问题。
维修步骤（按信号流程排查）：
-
检查300V电压：
- 通电,用万用表测量C1（主滤波电容）两端是否有约300V的直流电压，如果没有，检查电源线、保险丝、整流桥。
-
检查启动电路：
（图片来源网络，侵删）- 测量STR-W6753的(3)脚（IN）电压，在刚通电的瞬间，应该有一个从0V跳变到某个电压（如10-20V）然后又掉回0V的过程，如果这个电压没有，说明启动电路有问题。
- 重点检查启动电阻（通常在300V和(3)脚之间，是一个大电阻，如470kΩ/1W），它是否开路或阻值变大？这是导致不启动的最常见原因之一。
-
检查自馈电电路：
- 如果启动电压有,但很快就消失了，说明启动成功后，未能切换到自馈电状态。
- 测量变压器辅助绕组是否有电压输出（正常工作时应有脉冲电压）。
- 检查辅助绕组的整流二极管（Daux）和滤波电容（Caux）是否开路或失效，如果Caux容量减小或失效，会导致(3)脚电压不足，芯片停止工作。
-
检查STR-W6753本身：
- 3)脚供电电压正常（稳定在13-20V），但仍然无输出，很可能是芯片内部电路损坏。
- 测量各引脚对地电阻,与正常值对比（可以在同型号正常机器上测量，或查找资料），3)脚供电正常，但(5)脚没有正常的脉冲电压，基本可以判断芯片损坏。
-
检查反馈环路：
- 光耦（PC817或类似型号）：断开电路上电，测量光耦的初级（1、2脚）和次级（3、4脚）电阻，初级应正向导通，反向截止；次级应有一定阻值（不是短路或开路），如果光耦损坏，反馈信号中断，电源会处于保护状态，无输出。
- 精密稳压源（TL431）：TL431是光耦的前级，可以测量其R（参考）、K（阴极）、A（阳极）三个引脚之间的电阻，判断是否击穿或开路。
- 取样电阻：检查次级输出端的取样电阻（通常在输出地线和TL431的R脚之间）是否开路或阻值变大。
维修实例分析
故障现象：一台充电器通电后，指示灯不亮，无5V输出。
维修过程：
- 外观检查：保险丝F1完好。
- 测300V电压：通电，测量C1两端有约310V直流电压，正常。
- 测启动电压：测量STR-W6753的(3)脚，在通电瞬间有约15V的电压跳变，但很快降为0V，说明启动电路工作，但无法维持。
- 检查自馈电电路：
- 用示波器或万用表交流档,测量变压器的辅助绕组，发现没有电压输出。
- 断电,在路测量辅助绕组的整流二极管Daux，发现其正向电阻正常，但反向电阻很小，有轻微漏电，将其拆下测量，确认已损坏。
- 更换元件：更换一个同型号的快恢复整流二极管（如FR107）。
- 上电测试：再次通电，测量C1两端电压正常，测量STR-W6753的(3)脚，电压稳定在18V左右，测量输出端，有稳定的5V电压，故障排除。
维修注意事项
- 安全第一：开关电源部分存在高压，即使断电后，C1（主滤波电容）中仍储存有高压，维修前务必用大功率电阻对其进行放电，避免触电。
- 先静态，后动态：先在断电状态下测量电阻、判断短路等，再通电进行电压测量。
- 善用隔离变压器：为了安全，建议使用隔离变压器为待修设备供电，这样可以避免因设备带电而造成触电或仪器损坏。
- 替换原则：替换元件时，参数应尽量一致或优于原元件，特别是电容的耐压、二极管的耐压和电流。
- 不要盲目代换：STR-W6753的代换型号有STR-W6754、STR-W6756等，它们可以直接代换，但其他系列的芯片（如STR-S6709）则不能直接代换，因为内部结构和工作原理不同。
希望这份详细的指南能帮助您成功修复您的STR-W6753电源！祝您维修顺利！
