为技术指导和知识分享，涉及高压电，有触电风险！非专业人士请勿尝试自行维修，建议联系专业维修人员或直接更换电源板。

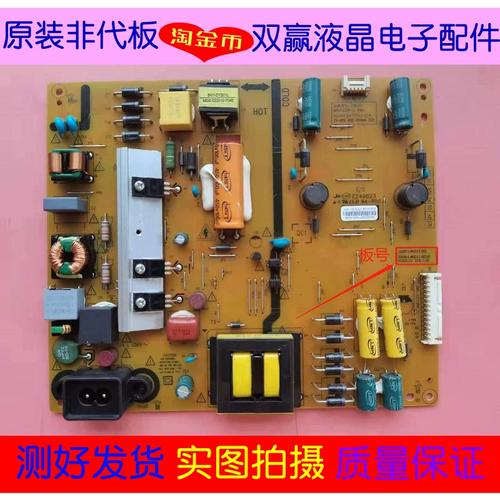

（图片来源网络，侵删）
维修前准备与安全须知
-
工具准备：
- 万用表（必备,最好有电容档和二极管档）
- 示波器（用于检测开关波形,高级维修必备）
- 电烙铁、吸锡器、焊锡丝
- 常用螺丝刀、尖嘴钳、镊子
- 隔离变压器（强烈推荐，用于隔离市电,确保维修安全）
- 假负载（用于测试电源输出是否正常）
-
安全须知：
- 断电后电容仍有高压！ 电视关机后，电源板上的大滤波电容（通常在400V左右）会长时间储存高压，维修前必须对电容进行放电操作，可以用大功率电阻（如1KΩ/5W）的两个引脚去接触电容的正负极,进行放电。
- 使用隔离变压器： 将电视电源线接入隔离变压器,可以有效防止因电源板地线与市火线相连而导致的触电风险。
- 单手操作： 在测量带电电路时，尽量用一只手操作，另一只手不要接触任何金属部分,形成回路。
- 注意高压区域： 电源板上的热地部分（与市电直接相连，包括整流桥、PFC电路、开关管等）是高压危险区，冷地部分（如主板的供电输入）相对安全,维修时要明确区分。

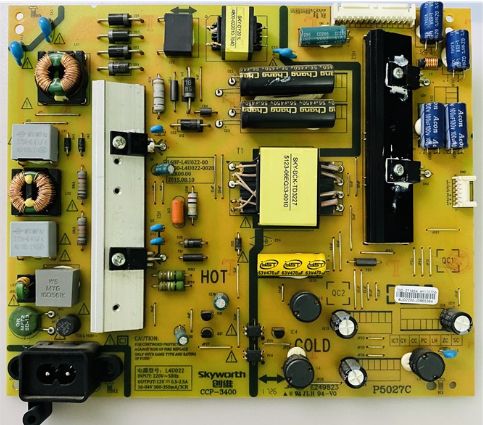

电源板工作原理简述（GP07/GP09）
创维49E6000的电源板通常采用“PFC+LLC半桥谐振”架构,主要功能是：
- AC-DC转换： 将220V交流电转换成高压直流电（约380V）。
- PFC（功率因数校正）： 提高功率因数，减少电网污染,同时输出更稳定的380V直流电。
- DC-DC转换： 将PFC输出的380V电压通过LLC半桥电路振荡，再经过变压器变压、整流、滤波，输出多路低压直流电，为主板、背光板等供电。
- +24V： 主要为背光板供电。
- +12V： 主要为主板（CPU、信号处理等）供电。
- +5V_STB (Standby)： 待机电压，为CPU和电源板自身的控制芯片供电,用于开机和待机控制。
- +32V 或 +9V： 部分型号会提供,用于调光或其它电路。
常见故障现象与维修思路
故障现象1：完全无反应，指示灯不亮
这是最常见的故障，通常问题出在待机电路或PFC电路。
（图片来源网络，侵删）
维修思路：
-
检查保险丝：
- 断开电源,拔下电源板。
- 用万用表二极管档测量保险丝F1是否通断，如果烧断,说明后级有严重短路。
- 保险丝烧断的常见原因：
- 整流桥（BR1）击穿短路。 检查四个二极管是否有短路现象。
- PFC开关管（Q1，通常是一个MOS管，型号如STP12NM60）击穿短路。 这是高发故障点，用万用表二极管档测量D-S极是否短路，如果击穿，要同时检查PFC驱动芯片（如NCP1397或类似型号）、PFC电感、PFC二极管（D5）以及PFC输出的大电容（C8/C9）是否正常。
- 市电输入部分的压敏电阻（RV1）或X电容（CX1/CX2）因雷击或电压波动而损坏。
-
保险丝未断，但无输出：
- 检查+5V_STB待机电压：
- 通电（注意安全！），测量副电源变压器（T2）的次级端，是否有+5V_STB电压输出。
- 无+5V_STB：
- 检查副电源供电：即PFC输出的VCC（约380V）是否加到了副电源初级电路。
- 检查副电源IC（如TEA1762、NCP1013等）及其外围电路（启动电阻、反馈电阻等）是否正常,IC本身损坏的情况也很多见。
- 检查+5V_STB的整流二极管和滤波电容是否损坏。
- 有+5V_STB，但其它电压无输出：
- 说明副电源正常，问题出在主电源（PFC+LLC）。
- 检查PFC电路：测量PFC输出端的大电容（C8/C9）电压是否为380V左右，如果电压很低（如300V以下），说明PFC电路未工作。
- 检查PFC驱动芯片的VCC供电是否正常。
- 检查PFC芯片的使能脚（EN）是否有高电平。
- 检查PFC芯片的外围振荡、反馈电路。
- PFC电压正常（380V），但+24V/+12V无输出：
- 说明PFC工作正常，问题在LLC半桥电路。
- 检查LLC驱动IC（如FSQ510、NCP1397等）及其VCC供电。
- 检查LLC半桥开关管（Q3, Q4，通常是两只MOS管）是否击穿,这也是高发故障点。
- 检查LLC谐振电容（C16）、谐振电感（L2）和主变压器（T1）是否损坏。
- 检查+24V和+12V的整流二极管（通常是肖特基二极管）和滤波电容是否损坏。
- 检查+5V_STB待机电压：
故障现象2：指示灯亮，但屏幕不亮（有声音或无声音）
这通常意味着待机电路正常，但主电源或背光电路有问题。

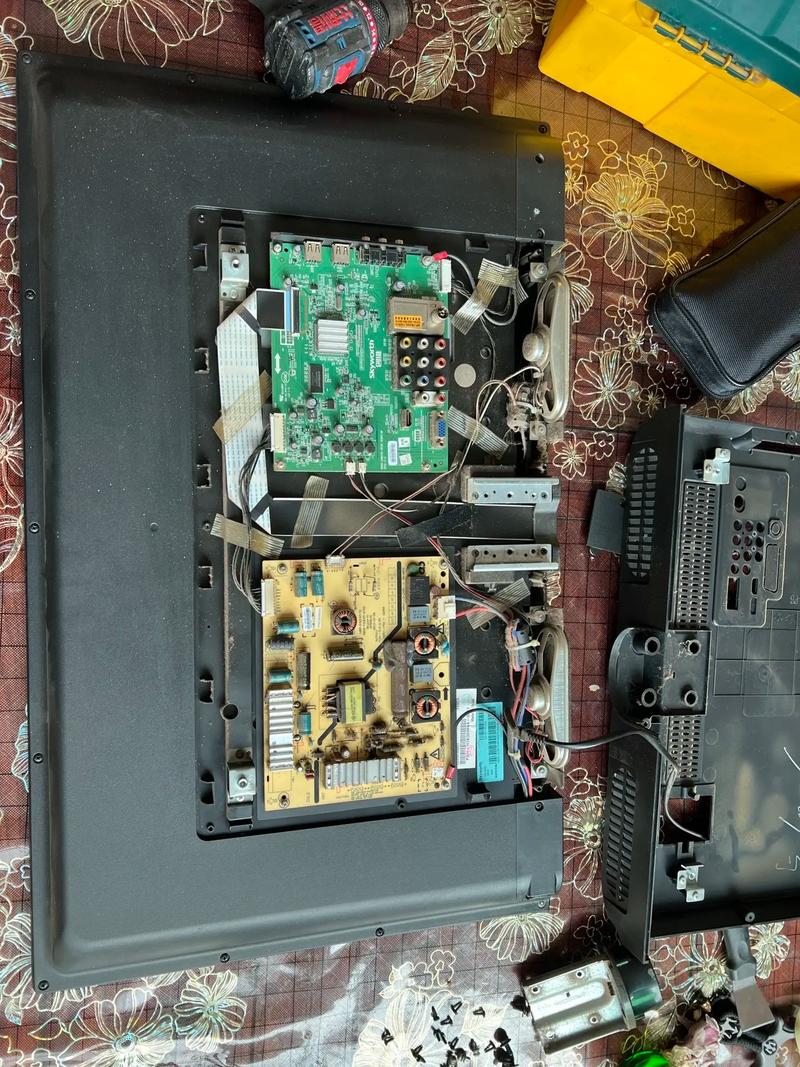

（图片来源网络，侵删）
维修思路：
-
测量+24V和+12V电压：
- 如果+24V电压很低或无输出，但+12V正常，则问题很可能在LLC电路中负责产生+24V的部分。
- 如果+24V电压正常，但屏幕不亮，则问题很可能是背光板故障或主板没有发出背光开启信号。
-
检查背光信号：
- 电源板上的BL_ON（背光开启）引脚是否有高电平信号（通常是+3.3V或+5V）输入,这个信号来自主板。
- 如果没有BL_ON信号,检查主板上的CPU和背光控制电路。
- 如果有BL_ON信号，但+24V输出不正常,则问题在电源板。
-
假负载测试：
- 为了判断是电源板问题还是主板问题,可以进行假负载测试。
- 断开电源板与主板的连接。
- 在电源板的+24V输出端接一个大功率水泥电阻（如10Ω/30W）作为假负载。
- 给电源板上电（此时需要短接PS_ON引脚到地，或者用导线将+5V_STB接到PS_ON脚，强制开机）。
- 测量+24V电压是否稳定在标称值，如果正常，说明电源板基本没问题，问题在主板，如果仍然无电压或电压不稳,则肯定是电源板故障。
维修案例参考
案例：创维49E6000，红灯亮，不开机。
- 检查： 保险丝F1完好。
- 测量+5V_STB： 通电后，测量副电源输出，有稳定的+5V_STB电压,说明副电源正常。
- 测量主电源输出： 测量+24V和+12V,均为0V。
- 测量PFC输出电压： 测量PFC滤波电容C8/C9两端，电压只有310V左右（正常应为380V左右）,判断PFC电路未工作。
- 检查PFC电路：
- 测量PFC驱动芯片（如NCP1397）的VCC脚，有18V左右的电压（正常）。
- 测量芯片的FB（反馈）脚和COMP（补偿）脚电压,发现FB脚电压异常。
- 检查PFC输出端的电压采样电阻（通常由几个大阻值电阻串联组成），发现其中一个电阻（如1.5MΩ）阻值变大或开路。
- 维修： 更换该损坏的采样电阻后，PFC电路恢复正常，输出电压升至380V，再测量+24V和+12V，电压恢复正常，装机后,电视恢复正常。
总结与建议
- 先易后难： 先从保险丝、副电源待机电压入手,再逐步排查PFC和LLC主电源。
- 测量是关键： 万用表是你的眼睛，通过测量关键点的电压和电阻,可以快速定位故障范围。
- 元件更换： 对于开关管、驱动IC、滤波电容等关键且易损元件，如果损坏，建议直接更换同型号、同参数的新件。
- 安全第一： 再次强调，高压电路维修风险极高，如果对电路不熟悉，最安全、最省时的办法是直接更换整个电源板，电源板在网上很容易找到，价格通常在100-200元之间，比自己维修更可靠、更安全。
希望这份详细的维修指南能对你有所帮助！
