深度解析电池均衡技术：串联均衡如何守护你的电池组“心脏”？ 随着锂电池在电动车、储能系统和高端电子设备中的普及，电池均衡技术已成为确保电池组安全、长寿、高效的核心，本文将聚焦于“串联均衡”这一关键技术，从工作原理、技术分类、核心优势到实际应用与故障排查，为你揭开其神秘面纱，助你成为电池管理领域的半个专家。
开篇：为什么你的电池组需要“均衡”治疗？
想象一下,一个由多节电池串联而成的电池组，就像一排手拉手赛跑的运动员，如果其中一位运动员（单体电池）体力不支，跑得比其他人慢，那么整个队伍的速度都会被拖慢，甚至因为他的掉队而导致整个比赛失败，电池组亦是如此。
在串联电池组中,由于制造工艺、工作温度、自放电率等差异，各单体电池的容量、内阻和健康状态（SOH）会逐渐出现不一致，在充放电过程中，这种不一致会被放大：
- 充电时： 先充满的那几节电池会提前达到充电截止电压，而此时其他电池尚未充满，为了保护已充满的电池，充电器或BMS会停止充电，导致整组电池的容量“木桶效应”——由最差的那节电池决定。
- 放电时： 先放完电的那几节电池会提前达到放电截止电压，为了防止其过放，BMS会切断放电回路，导致其他电量尚存的电池无法被充分利用。
这种“短板效应”不仅造成了巨大的容量浪费，更严重的是，过度充放电会急剧加速电池老化，甚至引发热失控等安全事故。电池均衡技术，正是为了解决这一“长短不齐”的难题而生，而串联均衡，是目前应用最广泛、最核心的均衡方案。
核心解密：什么是串联均衡技术？
串联均衡，顾名思义，是在电池组串联的拓扑结构中，对各单体电池进行电量匹配的技术，其核心目标是：在充电或静置期间，将容量较高（电压较高）的单体电池中的多余能量，转移给容量较低（电压较低）的单体电池，从而使所有单体电池的电压（或SOC，即荷电状态）趋于一致。
它就像一个智能的“交通指挥官”，确保每个“电池运动员”都能以最合适的节奏前进，最终实现团队整体性能的最大化。
技术路线大PK：串联均衡的两种主流方式
串联均衡主要分为两大技术流派：被动均衡和主动均衡，它们的工作原理和优缺点截然不同，适用于不同的应用场景。
被动均衡 – “节能减负”的朴素方案

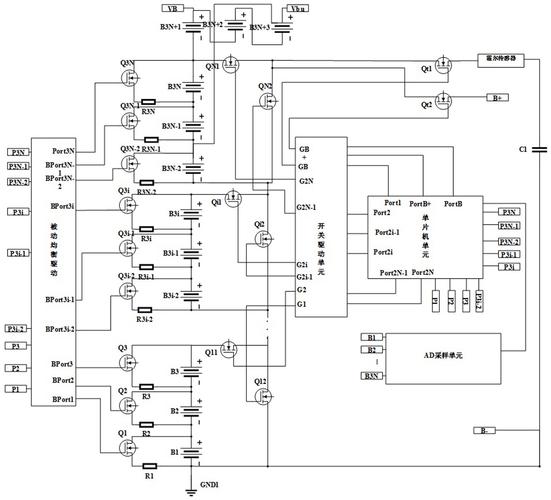

- 工作原理： 这是最常见、成本最低的均衡方式，其核心思想是“消耗多余能量”，当BMS检测到某节单体电池的电压超过设定的均衡阈值时，会启动一个并联在电池两端的“均衡电阻”（通常是功率MOSFET），将该电池的电能通过电阻转化为热能消耗掉，从而降低其电压，使其与其他电池保持同步。
- 形象比喻： 就像一桌人吃饭，有人吃得快，有人吃得慢，被动均衡的做法是，把吃得快的那个人的碗里，把多余的食物（能量）夹出来扔掉（消耗掉），让他和大家一起结束用餐。
- 优点：
- 电路简单： 技术成熟，实现成本低。
- 控制容易： 策略直接，易于集成到BMS中。
- 缺点：
- 能量浪费： 均衡过程以热能形式散失，尤其在电池容量差异较大时，能量损耗明显。
- 散热问题： 持续的电阻发热会增加电池组的工作温度，可能对电池寿命产生负面影响。
- 均衡效率低： 只能“削峰”，不能“填谷”，无法将能量从高容量电池转移到低容量电池中。
主动均衡 – “能量转移”的高效方案
- 工作原理： 主动均衡是更先进的技术，其核心思想是“能量转移”，它通过复杂的电感、电容或变压器等储能元件，将高电压单体电池中的“多余能量”，主动地、无损地转移到低电压单体电池中，这个过程就像一个“能量搬运工”。
- 技术细分：
- 电容/电感转移式： 利用开关网络和储能元件（电容或电感），在单体电池间进行能量的“接力式”转移。
- 变压器隔离式： 利用高频变压器，实现能量的隔离和非接触式转移，效率更高，但成本和复杂度也更高。
- 形象比喻： 同样是吃饭的例子，主动均衡的做法是，用一个“食物托盘”（能量转移元件），把吃得快的人碗里多余的食物，夹到吃得慢的人碗里，确保食物（能量）得到充分利用。
- 优点：
- 能量效率高： 几乎不浪费能量，尤其适合大容量电池组。
- 均衡速度快： 能实现“削峰”与“填谷”双向调节，均衡效率远高于被动均衡。
- 提升整体性能： 能更有效地弥补电池容量衰减差异，最大化电池组可用容量和循环寿命。
- 缺点：
- 电路复杂： 涉及更多电子元件和控制算法，设计难度大。
- 成本高昂： 元件和制造成本远高于被动均衡。
- 潜在风险： 复杂的电路增加了潜在的故障点，对可靠性要求更高。
【维修专家视角】：在日常维修中，我们发现采用被动均衡的设备（如一些入门级电动工具、UPS电源），其均衡电路最常见的故障就是均衡电阻烧毁或MOSFET短路，这通常是由于电池组长期严重不均衡，导致均衡电路长时间工作过热所致，而采用主动均衡的设备（如高端电动汽车、储能系统），故障则多集中在电感、电容失效或控制逻辑错误上。
均衡技术的核心价值：为何它不可或缺？
- 延长电池组寿命： 这是最直接的价值，通过防止任何单体电池发生过充或过放，均衡技术显著减缓了电池的整体老化速度，让电池组“延年益寿”。
- 提升可用容量： 消除“短板效应”，确保电池组的实际可用容量接近所有单体电池的平均容量，避免了“有钱花不出去”的尴尬。
- 保障使用安全： 过充是锂电池安全的大敌，均衡技术通过确保每节电池都在安全的电压窗口内工作，从根本上降低了热失控的风险。
- 优化充电效率： 电池组一致性越好，充电过程就越平稳，充电效率也越高，可以缩短充电时间。
应用场景：谁最需要串联均衡技术？
串联均衡技术几乎存在于所有使用多节串联锂电池的场合：
- 电动汽车动力电池包： 对安全、寿命和续航要求极高，通常采用更先进的主动均衡技术。
- 储能系统（家庭/电网）： 储能设备投资巨大，需要长期稳定运行，均衡技术是保障其经济性的关键。
- 电动工具、电动自行车： 普遍采用成本较低的被动均衡技术，以平衡性能与价格。
- 数据中心UPS不间断电源： 对供电可靠性要求苛刻，均衡技术是保障其稳定运行的后盾。
- 高端航模、无人机： 对重量和放电性能敏感，高效的均衡技术能带来更稳定的飞行体验。
用户指南：如何判断与处理均衡相关故障？
作为用户或初级维修人员,你可以通过以下现象初步判断电池组可能存在均衡问题：
- 现象1： 电池组充满电后，静置一段时间（如24小时），电压差异显著（超过0.2V）。
- 现象2： 设备使用时间明显变短，但单独测量每节电池，仍有较多剩余电量。
- 现象3： 充电时，充电器或BMS很早就提示充满，但电池组整体并未达到额定容量。
【维修专家建议】：
- 切勿自行拆解操作： 锂电池组有高压风险，非专业人员请勿擅自拆解。
- 寻求专业BMS检测： 将电池组送至专业维修点，使用BMS检测仪读取各单体电压、内阻和均衡状态数据，这是最准确的诊断方法。
- 软件层面修复： 有时可能是BMS软件逻辑问题，尝试通过专业设备进行“电池组学习”或“参数重置”。
- 硬件层面更换： 如果确认是均衡电阻、MOSFET、电感等元器件损坏，可由专业人员进行更换维修，对于主动均衡板，维修难度和成本较高，有时直接更换BMS主板是更经济的选择。
- 均衡后效果评估： 维修后，建议对电池组进行2-3次完整的充放电循环，观察电压一致性是否改善。
总结与展望：均衡技术是电池管理的灵魂
串联均衡技术,无论是朴素的被动均衡还是高效的主动均衡，都是现代电池管理系统中不可或缺的“灵魂”，它如同一位精密的“医生”，持续不断地为电池组进行“健康调理”，确保其能够安全、高效、长久地为我们服务。
随着技术的不断进步,未来的电池均衡技术将朝着更高效率、更快速度、更低成本和更智能算法的方向发展，基于AI的预测性均衡，能够在电池性能出现偏差的初期就进行干预，实现真正的“治未病”。
对于每一位使用锂电池产品的用户而言,了解均衡技术，不仅能帮助我们更好地使用和维护设备，更能让我们在面对电池问题时，做到心中有数，从容应对。
（全文完）
