电源板概述与核心架构

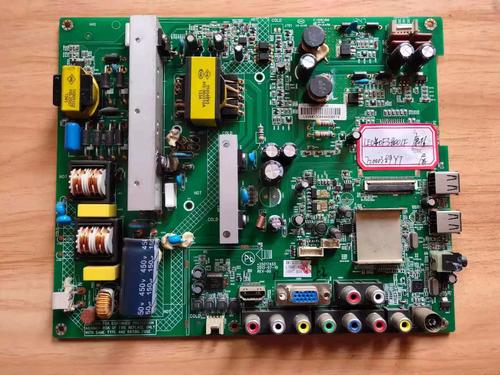

康佳40F2200的电源板通常型号为34006545或34006546等（不同批次可能略有差异，但电路设计基本一致），它是一种典型的AC-DC开关电源，主要功能是将220V交流电转换为电视主板、背光驱动板（TCON）等所需的多种直流电压。
（图片来源网络，侵删）
其核心架构通常分为以下几个部分：
- PFC（功率因数校正）电路：将整流后的脉动直流电进行“修整”，提升功率因数，并输出一个约380V-400V的稳定直流电压，供给后级DC-DC变换器。
- 主电源（DC-DC变换器）：以NCP1397或NCP1399等PWM（脉冲宽度调制）芯片为核心，将PFC输出的高压（+B电压）转换为+24V或+12V（视具体设计）的主电压，供给主板和背光驱动板。
- 待机电源：一个独立的、小功率的反激式开关电源，在电视待机时工作，产生+5V-STB（待机电压），供给主板CPU等电路，实现遥控开机功能。
- 保护电路：包括过压、过流、过热、欠压等多种保护，防止故障扩大。
常见故障现象与初步判断
在维修前,首先要通过故障现象来大致判断问题出在哪个部分。
| 故障现象 | 可能的问题区域 | 初步判断方法 |
|---|---|---|
| 完全无反应，指示灯不亮 | 保险丝熔断 市电输入或整流桥问题 PFC电路或主电源严重短路 待机电源故障 |
闻：是否有焦糊味。 看：保险丝是否发黑熔断。 |
| 指示灯亮，但无法开机，屏幕黑屏 | PFC电路未工作 主电源（DC-DC）未启动 保护电路动作（如过压、过流） CPU或系统控制问题 |
测：测量PFC输出电压（应有380V左右）和主电压（应有24V/12V左右）。 |
| 指示灯亮，屏幕亮但无图像，背光不亮 | 背光驱动板（TCON板）故障 主电源的背光供电（如+12V/+24V）异常 背光灯条损坏 |
听：开机时是否能听到背光驱动板轻微的“吱吱”声。 测：测量背光供电电压是否正常。 |
| 电视“吱吱”叫，无法正常工作 | 主电源或待机电源负载短路 电源芯片或相关元件虚焊 电源输出电压过高或过低导致保护 |
摸：摸关键芯片（如NCP1397、稳压IC）是否异常发烫。 |
维修流程与步骤
⚠️ 安全第一！
- 维修前务必拔掉电源线。
- 开机测试时,最好使用隔离调压器或交流AC-DC隔离电源，以防触电或再次损坏电路板。
- 对大容量电容（如PFC输出端的滤波电容）进行放电，避免电击。
目视检查与静态测量
- 外观检查：仔细观察电源板正面和背面，寻找有无明显烧焦、鼓包、裂痕的元件，特别是电容、电阻、IC芯片。
- 测量保险丝：
- 如果保险丝熔断且发黑,说明后级存在严重短路，重点检查：
- 整流桥：是否击穿短路。
- PFC开关管（MOSFET）：这是最常见的故障点之一，很容易击穿。
- 主电源开关管：同样容易击穿。
- PFC驱动IC：如NCP1608，是否损坏。
- 如果保险丝熔断但透明,可能是瞬间浪涌电流过大或瞬间过压，可以更换同规格保险丝后，在交流输入端串联一个220V/100W-200W的灯泡作为假负载，进行上电测试，如果灯泡不亮或微亮，说明短路已排除；如果灯泡很亮，说明仍有短路，需继续排查。
- 如果保险丝完好,则进行下一步。
- 如果保险丝熔断且发黑,说明后级存在严重短路，重点检查：
待机电源电路检查
待机电源是整个电源板的“先锋”，它不工作，后续电路都无法启动。
（图片来源网络，侵删）
- 测量待机输出电压：找到+5V-STB输出端子，上电测量是否有稳定的+5V电压输出。
- 若无+5V输出：
- 检查待机电源的供电电路,如启动电阻、限流电阻是否开路。
- 检查待机电源开关管（通常是SOT-23或TO-252封装的小MOSFET）是否击穿。
- 检查光耦（如PC817）是否损坏。
- 检查副边整流二极管（如肖特基二极管）和滤波电容是否损坏。
- 若+5V电压异常偏高或偏低：
检查稳压取样电路,通常是TL431精密稳压IC和其周边的分压电阻、光耦，TL431和光耦是故障高发区。
- 若无+5V输出：
PFC电路检查
待机正常后,按遥控器开机，检查PFC电路是否工作。
- 测量PFC输出电压：找到PFC输出端的滤波大电容（通常是两个450V/100uF左右的电容并联），测量其两端电压。
- 开机后电压无变化，仍为300V左右：说明PFC电路未启动。
- 检查PFC驱动IC（如NCP1608）的供电脚（VCC）电压是否正常（通常由一个二极管或电阻从待机+5V降压而来）。
- 检查PFC芯片的使能/保护引脚（EN）电压是否为高电平。
- 检查PFC电路的零电流检测（ZCD）相关元件，如取样电阻、二极管是否开路或短路。
- 检查PFC开关管栅极的驱动电阻是否开路。
- 检查PFC电感是否开路。
- 开机后电压过高（超过450V）：说明PFC稳压环路失效，非常危险！应立即断电，重点检查PFC稳压取样电路、光耦和TL431。
- 开机后电压无变化，仍为300V左右：说明PFC电路未启动。
主电源（DC-DC）检查
PFC电压正常（约380V-400V）后，主电源应开始工作，输出+24V或+12V电压。
- 测量主电压输出：找到主电源的输出端子（如+24V），测量电压。
- 无输出电压：
- 检查主电源PWM芯片（如NCP1397）的VCC供电是否正常，这个VCC通常由一个辅助绕组通过一个整流二极管和滤波电容提供，如果它不工作，主芯片就无法启动。
- 检查主电源的过流保护取样电阻（通常在源极的几个毫欧小阻值电阻）是否开路或阻值变大。
- 检查主电源开关管是否击穿。
- 检查主电源的同步整流管（如果有的话）及其驱动电路。
- 电压过低或保护性关断：
- 负载过流：可能是主板或背光板短路导致电源进入保护，可以断开负载，在电源输出端接上假负载（如汽车灯泡或大功率电阻）进行测试，如果电压恢复正常，则说明是负载问题。
- 电源本身问题：检查PWM芯片的反馈引脚（FB）电压是否正常，反馈环路中的光耦、误差放大IC（如TL431）、取样分压电阻是重点排查对象。
- 无输出电压：
康佳40F2200电源板常见易损件总结
根据大量维修案例,这款电源板的“通病”和易损元件主要集中在以下几点：
（图片来源网络，侵删）
- PFC开关管：型号通常是STP15N60M2或STP12N60M2，由于工作在高电压大电流下，雷击或电网波动极易导致其击穿短路，进而烧毁保险丝和PFC驱动IC。
- 主电源开关管：型号通常是STP8N60或STP10N60，与PFC开关管类似，也是高发故障点。
- 电解电容：电源板上所有的电解电容，尤其是PFC输出端的450V/100uF电容和主输出端的滤波电容，长时间工作后容易鼓包、失效，导致电压纹波增大或工作不稳定。
- 稳压取样电路：
- 光耦：型号通常是PC817或EL817，老化或损坏会导致反馈失效，输出电压异常。
- TL431：精密稳压三端IC，用于精确控制输出电压，性能下降会导致电压漂移。
- 驱动IC：
- PFC驱动IC：NCP1608，其损坏通常伴随着PFC开关管的击穿。
- 主电源PWM IC：NCP1397或NCP1399，是主电源的大脑，损坏会导致整个主电源瘫痪。
- 整流桥：市电输入的第一个部件，易受雷击或浪涌而损坏。
维修建议与技巧
- 先易后难：先检查保险丝、易损电容、外观明显的损坏点。
- 断开法：当怀疑负载短路时，断开主板和背光板的连接，只留电源板独立工作，判断是电源板自身问题还是负载问题。
- 对比法：如果有同型号的好电源板，可以测量关键测试点的电压进行对比，快速定位故障。
- 替换法：对于像PFC/主开关管、驱动IC、TL431、光耦这类关键且易损的元件，在确认周边元件正常后，直接用新件替换是最高效的方法。
- 资料辅助：在网上搜索“康佳34006545电源图”或“NCP1397应用电路”，找到该电源板的原理图和点位图，对维修非常有帮助。
希望这份详细的维修指南能帮助你成功修复康佳40F2200电视的电源问题！祝你维修顺利。
