浅谈空调铜管焊接技术
空调铜管作为制冷系统中的“血管”，其焊接质量直接关系到空调的制冷效率、运行稳定性及使用寿命，铜管焊接是空调安装与维修中的核心工艺，涉及材料特性、工具选择、操作规范等多方面因素，本文将从焊接原理、关键步骤、常见问题及质量控制等方面，对空调铜管焊接技术进行简要探讨。
焊接原理与材料准备
空调铜管焊接主要采用钎焊（也称硬钎焊或软钎焊），通过加热使焊料熔化，填充铜管接头间隙，形成冶金结合，铜管材质多为TP2（磷脱氧铜）或TP1，具有良好的导热性和延展性，适合钎焊操作，焊接前需做好以下准备：
- 材料检查：铜管表面应无油污、氧化层、划痕等缺陷，壁厚需符合设计要求（如空调常用Φ6、Φ8、Φ10等规格）。
- 工具与辅料：包括氧气-乙炔焊枪（或液化气焊枪）、焊炬、焊料（常用银铜焊料，如BCPp-2或磷铜焊料）、助焊剂（硼砂基或硼酸基，去除氧化物并防止再氧化）、氮气保护装置（防止氧化）。
- 管路预处理：用割刀或专用切管器切割铜管，避免毛刺；用砂纸或钢丝清理管口内外约20mm区域，露出金属光泽；若管路较长，需分段固定，确保焊接时无位移。
焊接操作关键步骤
焊接过程需严格控制温度、时间及气体流量，避免虚焊、过烧或氧化，具体步骤如下：
装配与定位
将两根铜管插入管件（如三通、弯头）或直接对接，插入深度为8-12mm（管径越大，插入越深），确保两管同轴，间隙控制在0.05-0.1mm（间隙过小导致焊料无法填充，过大则降低结合强度），对于不同管径的铜管，需使用变径接头或扩口/缩口工具处理。

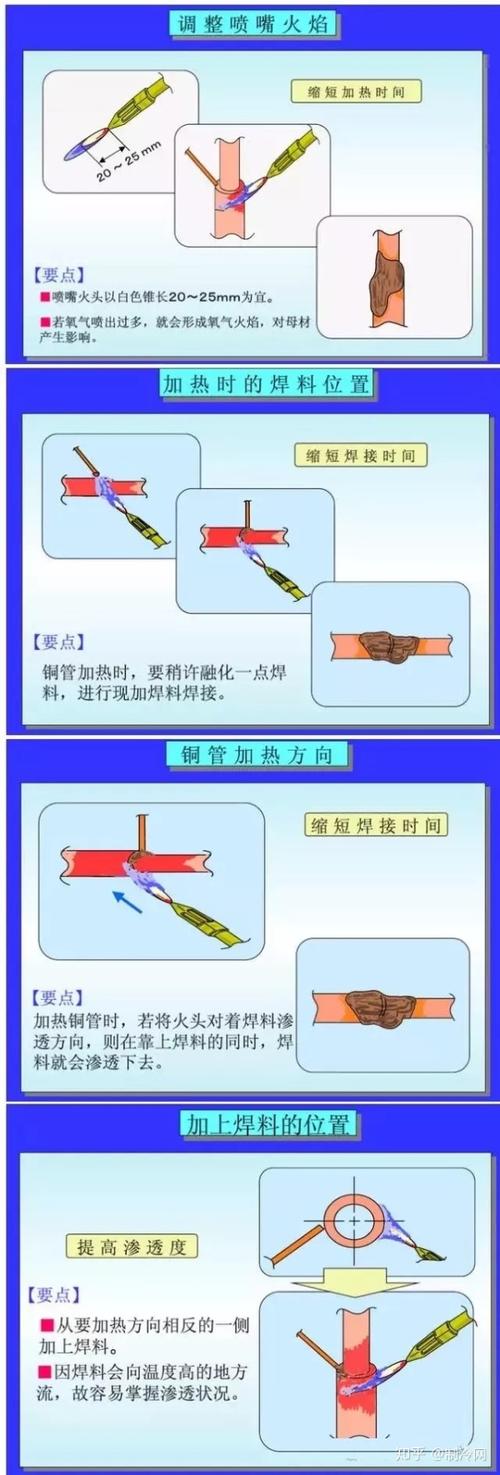

预热与保护
开启氮气保护（流量控制在3-5L/min），先对管路整体均匀预热，火焰呈中性焰（氧气与乙炔比例1:1），避免碳化或氧化，预热时火焰与铜管距离保持50-80mm，沿管路缓慢移动，确保温度均匀（铜管表面呈暗红色，约400-500℃）。

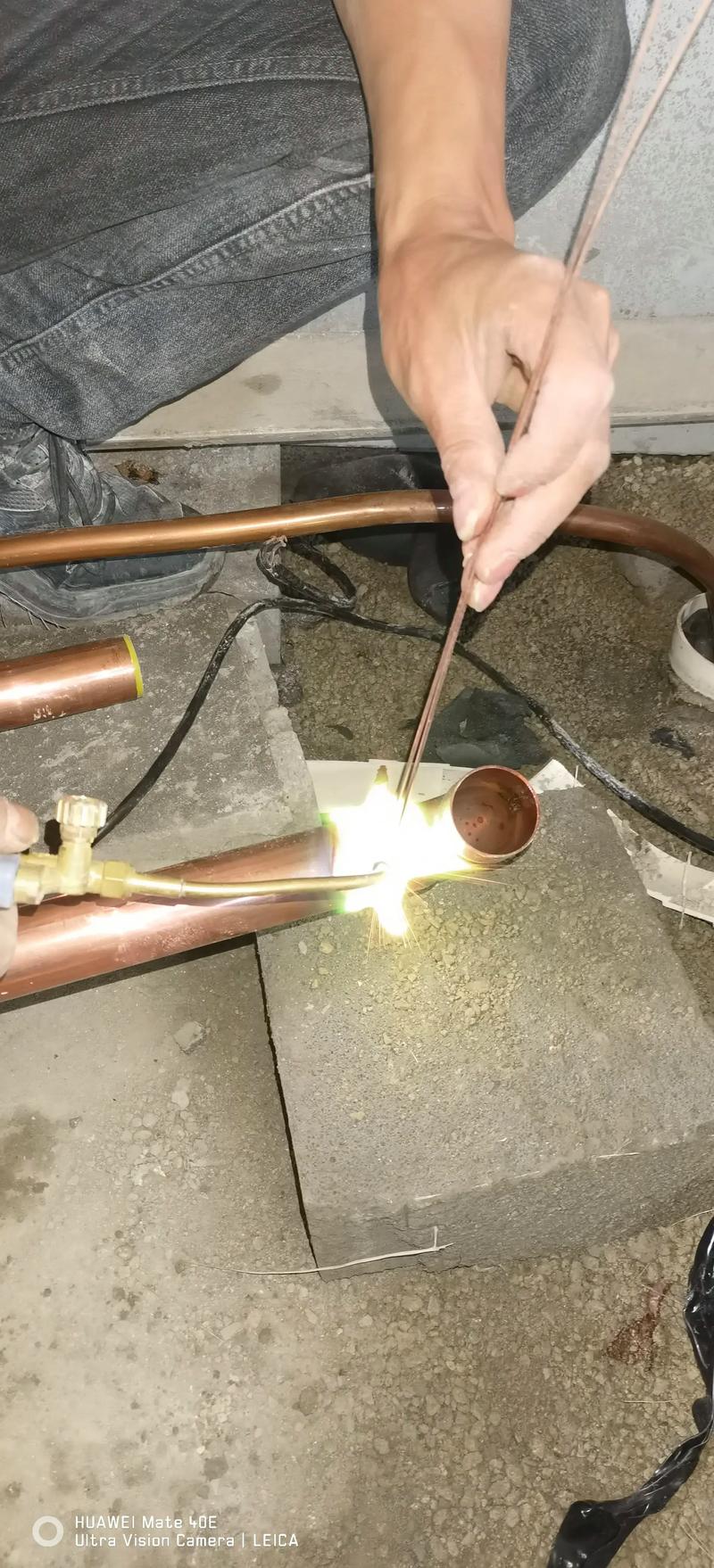

焊料添加
当温度达到焊料熔点（银铜焊料约600-700℃，磷铜焊料约700-800℃）时，将焊料丝靠近焊接接头，利用管温熔化焊料，借助毛细作用使其均匀填充间隙，注意：焊料应从接头一侧缓慢添加，靠自身流动性覆盖整个缝隙，而非直接用火焰熔化焊料滴落（易导致局部过热或虚焊）。
冷却与清理
焊接完成后，先关闭燃气阀，保持氮气流通至铜管冷却至室温（避免急冷产生裂纹），随后用湿布擦去残留助焊剂（助焊剂残留可能腐蚀铜管），检查焊缝表面是否光滑、连续，无气孔、裂纹或焊料堆积。
常见问题与解决方法
焊接质量问题常导致制冷剂泄漏、系统堵塞等故障，以下为典型问题及对策：
| 问题现象 | 原因分析 | 解决方法 |
|---|---|---|
| 虚焊、焊缝不连续 | 预热不足、间隙过大、焊料选择不当 | 重新清理管口，控制间隙，选用合适焊料并均匀加热 |
| 焊缝氧化发黑 | 未使用氮气保护、火焰呈氧化焰 | 开启氮气，调整火焰为中性焰，缩短预热时间 |
| 管壁过烧穿孔 | 温度过高、火焰停留时间过长 | 降低火焰功率，快速移动焊炬，避免局部过热 |
| 焊料堆积或未填满间隙 | 焊料添加量过多、毛细作用未利用好 | 控制焊料用量，从接头一端缓慢添加，利用温度差引导流动 |
质量控制与安全规范
- 质量检验：焊接完成后需进行气密性测试（充氮气压力1.2MPa，保压24小时无压降），并检查焊缝外观（饱满、无缺陷）。
- 安全防护：焊接时佩戴防护眼镜、手套，远离易燃物；氧气瓶与乙炔瓶保持5米以上距离，回火防止器需正常工作；操作环境保持通风，避免吸入有害气体。
相关问答FAQs
Q1：为什么空调铜管焊接时必须使用氮气保护？
A1：氮气是惰性气体，焊接时可在管内形成保护层，隔绝氧气，防止铜管高温氧化生成氧化铜（氧化铜会堵塞管路，影响制冷剂流动），若未使用氮气，焊缝内部易出现黑色氧化物，导致系统泄漏或效率下降，尤其对于R410A等新型制冷剂，对管路清洁度要求更高，氮气保护必不可少。
Q2：铜管焊接时，助焊剂涂抹过多会有什么影响？如何正确使用？
A2：助焊剂过量会导致残留物难以清理，长期可能腐蚀铜管焊缝，同时残留物在系统运行中可能析出，污染压缩机润滑油或堵塞毛细管，正确方法是：用刷子或棉签在管口内外薄薄涂抹一层（约0.1mm厚度），确保覆盖焊接区域即可,焊接后需及时用湿布擦拭干净。
