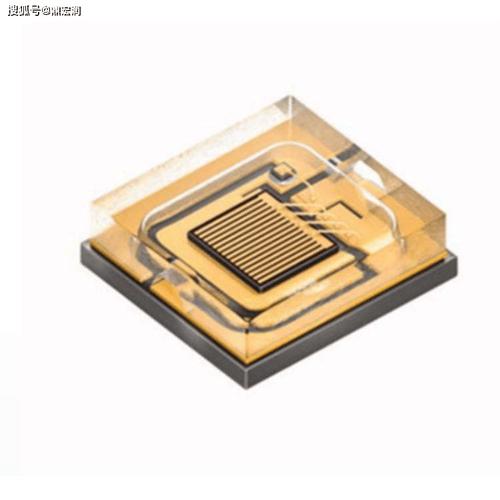

LED封装技术是LED制造过程中的关键环节，它将LED芯片（发光二极管芯片）通过特定的材料和工艺进行保护、支撑和光学优化，最终形成具有实用价值的LED器件，这一技术直接影响LED的光效、寿命、可靠性、散热性能及光学特性，是连接芯片与应用产品的桥梁，LED封装的核心目标包括：保护芯片免受环境侵蚀（如湿气、氧气、机械冲击）、实现电学连接（引线键合）、增强散热性能、优化光线输出（如透镜设计、反射杯结构）以及确保长期稳定性，随着LED向高功率、高密度、智能化方向发展，封装技术不断创新，从早期的直插式（DIP）发展到表面贴装（SMD）、COB（Chip on Board）、CSP（Chip Scale Package）等多种形态，推动了LED在照明、显示、背光等领域的广泛应用。

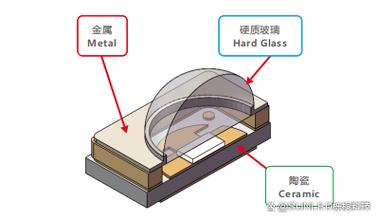

LED封装的基本流程通常包括芯片固定、引线键合、封装成型、固化切割、性能测试等步骤，将LED芯片通过导电胶或共晶焊固定在支架或基板上，确保良好的电接触和散热路径；使用金线或铜线将芯片电极与支架引脚连接，形成电学通路；随后，用环氧树脂、硅胶等封装材料将芯片和键合线完全包裹，起到保护作用；通过固化、切割等工艺完成器件成型，并进行光电参数测试，封装材料的选择至关重要，环氧树脂成本低、透光性好，但耐高温性较差，多用于低功率LED；硅胶耐高温、抗黄变，适合高功率LED，但成本较高，封装结构的设计也直接影响LED性能，如反射杯形状影响光线收集效率，透镜形状决定光斑分布，基板材料（如铝基板、陶瓷基板）影响散热效果。
随着LED技术的进步，封装技术不断迭代升级，高功率LED封装对散热提出了更高要求，因此出现了金属基板（如MCPCB）、陶瓷基板（如Al2O3、AlN）以及微流冷却等先进散热技术，有效降低芯片结温，延长器件寿命，在光学封装方面，通过二次光学透镜设计（如自由曲面透镜），可实现精确的光束角控制，满足不同场景（如路灯、投影仪）的配光需求，COB封装技术将多个芯片直接集成在同一基板上，减少了封装材料对光线的吸收，提高了光效和可靠性，广泛应用于显示屏和照明领域；CSP封装则进一步缩小了芯片尺寸，实现了器件的微型化，适合高端显示和智能穿戴设备，近年来，柔性封装、3D封装、集成化封装（如将驱动电路与芯片封装在一起）等新技术不断涌现，推动了LED向更轻薄、更智能、多功能方向发展。
LED封装技术的核心挑战在于平衡光效、散热、成本和可靠性，高功率LED工作时产生大量热量，若散热不良会导致芯片效率下降（光衰加剧）甚至失效；封装材料的透光率和抗紫外能力直接影响LED的长期发光性能；而生产过程中的一致性控制则决定了大规模应用的稳定性，为解决这些问题，行业不断研发新型材料，如高导热系数的封装硅胶、纳米复合材料，以及采用倒装芯片（Flip-Chip）技术减少热量产生，通过优化结构设计（如热隔离结构）提升散热效率，自动化生产和精密检测技术的应用,也提高了封装工艺的精度和良率。
相关问答FAQs：
-
问：LED封装技术中的硅胶与环氧树脂有何区别？如何选择？
答：硅胶与环氧树脂是LED封装的两种主要材料，区别在于：硅胶耐高温（可达200℃以上）、抗黄变性能好，透光率稳定性高，适合高功率LED和户外应用，但成本较高；环氧树脂成本低、粘度适中，加工方便，透光率初始较好，但耐高温性差（长期使用温度通常低于85℃），易在高温高湿环境下黄变，多用于低功率LED或室内产品，选择时需根据LED功率、使用环境和成本要求综合考量：高功率或户外场景优先选硅胶,低功率或室内低成本场景可选环氧树脂。 -
问：COB封装技术与传统SMD封装相比有哪些优势？
答：COB（Chip on Board）封装是将LED芯片直接贴装在基板上，用硅胶整体封装，而传统SMD（Surface Mounted Device）封装是将单个LED器件先封装完成再贴装到电路板上，COB的优势包括：①光效更高，减少了SMD封装中支架和环氧树脂对光线的吸收和反射损失；②散热更好，芯片直接通过基板散热，热阻更低；可靠性更高，整体封装减少了焊点和器件间的失效风险；④应用灵活，可通过控制芯片数量和排列实现高密度集成，适合显示屏和照明模组；⑤成本潜力大，简化了封装和贴装环节，适合大规模生产，但COB维修难度较大，而SMD模块化程度更高,便于替换单个失效器件。
