万用表作为一种多功能电子测量仪器,广泛应用于电学参数的检测，其核心功能涵盖电压、电流、电阻等基本电量的测量，部分高端型号还具备电容、频率、二极管通断测试等功能，理解万用表的工作原理与掌握常见故障维修方法，对于电子技术人员和爱好者而言至关重要。
万用表工作原理

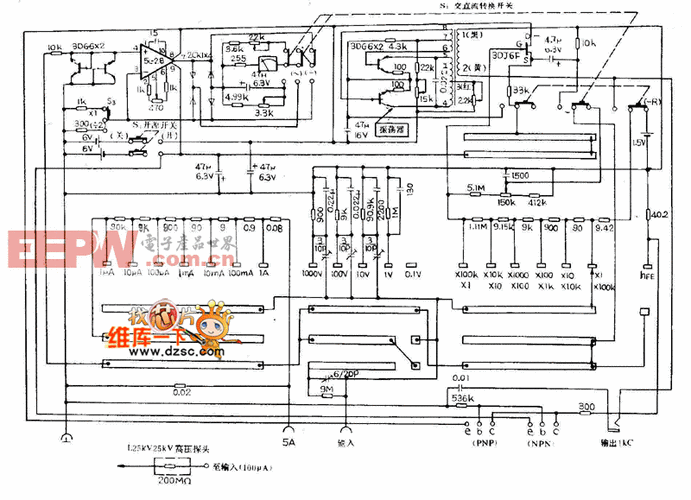

万用表的核心是表头（通常为磁电式电流表），其工作原理基于载流线圈在磁场中受力转动的电磁感应原理，表头满偏电流（一般为几十微安到几毫安）决定了其测量灵敏度，为扩展量程，万用表内部设计了不同的转换电路，通过功能开关切换测量模式及量程。
-
直流电压测量：采用分压电阻电路，表头与多个高精度电阻串联，通过选择不同分压电阻，将待测高电压按比例转换为表头可测的小电压，若表头满偏电压为0.1V，量程为10V时，需串联9倍表头内阻的分压电阻。
-
交流电压测量：需先通过整流电路（通常为二极管半波或全波整流）将交流电压转换为直流电压，再经分压电阻送至表头，整流后的直流电压幅值需根据交流有效值进行校准（正弦波时有效值=峰值/√2）。
-
直流电流测量：采用分流电阻电路，表头与低阻值电阻并联，大部分电流从分流电阻通过，表头仅测量分流后的电流，通过切换不同分流电阻，可扩展电流量程。

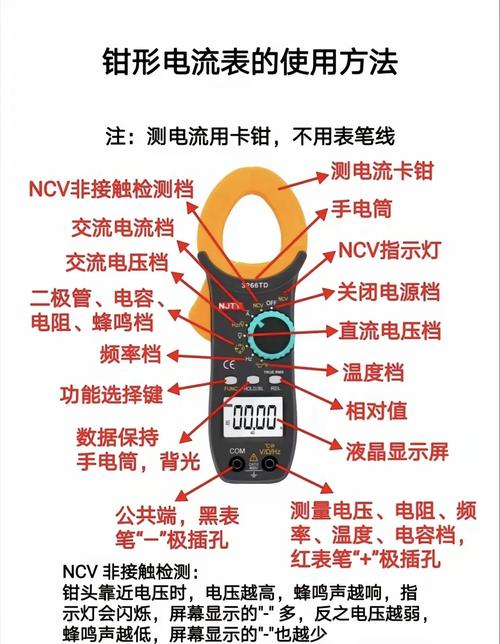

（图片来源网络，侵删） -
电阻测量：基于欧姆定律（R=U/I），内部电池提供恒定电流，流经被测电阻后产生电压降，该电压降驱动表头偏转，表头刻度直接校准为电阻值，测量前需短接表笔调零（消除电池电压变化及表头误差）。
-
其他功能：如电容测量通常通过电阻-电容充放电时间常数转换为电压信号；二极管测试则利用内部电池和表头正向导通压降判断好坏（正常硅管压降0.5-0.7V）。
万用表维修方法
万用表故障可分为硬件故障和软件（校准）故障，维修需遵循“先外后内、先简后繁”原则。
常见故障及排查步骤：
| 故障现象 | 可能原因 | 排查与维修方法 |
|---|---|---|
| 所有功能无显示 | 电池电量耗尽、保险丝熔断、电源线断路 | 更换电池；2. 检查并更换保险丝（注意区分电流/电压挡保险丝）；3. 用万用表通断挡检查电源线路 |
| 某挡位无响应 | 功能开关接触不良、对应电路元件损坏 | 清洁开关触点或修复弹簧；2. 检查该挡位分压/分流电阻是否开路/短路，更换同规格元件 |
| 测量值偏差大 | 表头灵敏度变化、电阻老化、校准漂移 | 用标准源校准，调整电位器（部分万用表设有校准孔）；2. 检查关键电阻精度，用精密电桥筛选 |
| 电阻挡无法调零 | 电池电压不足、调零电位器损坏 | 更换新电池；2. 检查调零电位器（通常位于表头附近），若接触不良或损坏需更换 |
| 交流测量异常 | 整流二极管击穿/开路、电容失效 | 用二极管挡检测整流管，正向导通、反向截止；2. 检查滤波电容是否漏电或容量下降 |
维修注意事项：
- 安全第一：维修前必须切断被测电路电源，高压测量挡位需确保绝缘良好。
- 元件代换：更换电阻时需注意功率和精度（如分压电阻多采用金属膜电阻，误差≤1%），保险丝必须使用原规格或更高额定电压的快速熔断型。
- 防静电：对CMOS电路或数字万用表的芯片操作时，需采取防静电措施，避免静电击穿。
- 校准：维修后需使用标准源（如校准仪、标准电阻箱）进行校准，确保测量精度。
相关问答FAQs
Q1：数字万用表显示“OL”或“1”是什么原因？
A：通常表示测量值超过所选量程（溢出），需切换至更高量程；若电阻挡始终显示“OL”，可能是表笔开路或保险丝熔断；电压/电流挡则需检查接线是否正确或被测值是否确实超限。
Q2：机械万用表指针无偏转或偏转角度过小，如何处理？
A：首先检查表头是否卡针（可用手轻敲表壳观察是否松动），若卡针需拆开表头调整游丝或清除异物；其次检查表头线圈是否断路（可用万用表R×1k挡测表头内阻，正常为几十欧到几千欧），断路需更换表头或重新绕制线圈；最后检查电池电压是否充足（电阻挡依赖电池供电）。
