smt贴片机技术介绍
smt（surface mount technology）贴片技术是现代电子制造的核心工艺，而贴片机作为smt生产线的关键设备，其技术水平直接决定了电子产品的生产效率、质量与可靠性，贴片机是一种通过自动化程序控制，将表面贴装元器件（smd）精确安装到印刷电路板（pcb）焊盘上的高精度工业装备，其集成了机械、光学、电气、计算机控制等多学科技术，是电子制造自动化程度最高的设备之一。

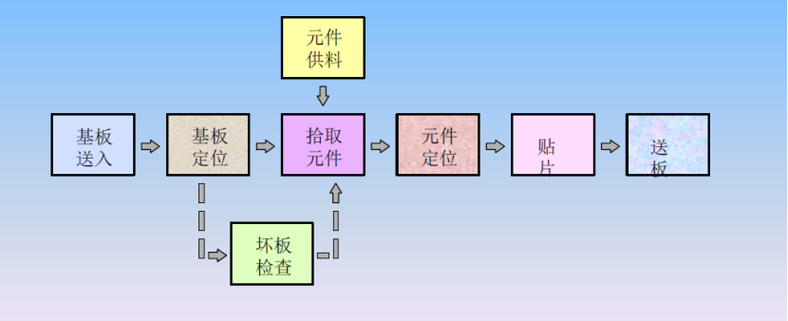

从技术发展历程来看,贴片机经历了从低速手动到高速自动、从机械定位到视觉对中的演进，早期的贴片机采用机械式定位，通过凸轮、连杆机构实现元器件拾取与放置，精度较低且速度慢；随着伺服电机、直线电机等驱动技术的应用，贴片机的定位精度提升至±0.05mm，速度达到每小时5000片以上；当前主流的贴片机采用视觉对中技术，结合ccd相机与图像识别算法，可实现±0.025mm的贴装精度，最高贴装速度甚至突破每小时10万片，贴片机的核心功能可概括为三个环节：元器件供料、拾取与检测、精准贴装，每个环节的技术突破都推动了整个smt产业的进步。
在核心构成部分,贴片机主要由机架、供料系统、贴装头、传动系统、视觉系统、控制系统等模块组成，机架通常采用高强度铝合金或铸铁材料，确保设备在高速运行中的稳定性；供料系统根据元器件类型分为编带供料器、托盘供料器、管状供料器等，可容纳数十种不同规格的元器件，并通过程序自动切换；贴装头是贴片机的“手臂”，内部真空吸嘴可适配0402（英制）至25mm×25mm等不同尺寸元器件，部分高端机型配备多头协同工作模式，可同时拾取多个元器件；传动系统采用高精度滚珠丝杠和直线导轨，配合伺服电机驱动，实现x、y、z三轴的快速移动与精确定位；视觉系统包括镜头、光源与图像处理单元，通过多角度拍摄与图像比对，实现元器件的定位校准与缺陷检测；控制系统则以工业计算机为核心，运行专用控制软件，支持cad图纸导入、贴装路径优化、生产数据统计等功能。
贴片机的关键技术指标包括贴装精度、贴装速度、适应性、稳定性等，贴装精度分为重复精度（±0.025mm）和贴装精度（±0.05mm），前者反映设备重复定位的一致性，后者决定元器件与焊盘的对准度；贴装速度通常以“cph”（chips per hour）为单位，衡量设备每小时贴装芯片的数量，主流机型可达2万-8万cph；适应性指设备处理不同元器件的能力，如01005（公制）超小型元器件、连接器、ic等，以及支持pcb尺寸（最小50mm×50mm，最大最大500mm×500mm）；稳定性则通过无故障运行时间（mtbf）衡量，高端机型mtbf可达500小时以上，贴片机的智能化水平也成为重要指标，如具备自动供料器识别、吸嘴自动校准、故障自诊断等功能，可减少人工干预，提升生产效率。
根据应用场景与性能差异,贴片机可分为三类：高速贴片机、高精度贴片机与多功能贴片机，高速贴片机专注于chip类元器件（如电阻、电容）的大批量贴装，贴装速度可达8万-12万cph，多用于消费电子、通信设备等标准化生产；高精度贴片机主打ic、连接器等异形元器件的精密贴装，精度可达±0.015mm，适用于汽车电子、医疗设备等高可靠性领域；多功能贴片机则集成多种贴装功能，支持chip、ic、屏蔽罩等混合贴装，适用于多品种、小批量的研发试产场景，近年来，模块化贴片机成为新趋势，用户可根据生产需求灵活配置模块，实现“按需定制”，降低了中小企业的设备投入成本。
贴片技术的发展面临诸多挑战,同时也呈现出新的趋势，随着电子产品向小型化、轻量化发展，01005、0201等超小型元器件的普及对贴片机的精度与稳定性提出更高要求；5g通信、物联网等领域的推动下，pcb层数增加、尺寸增大，要求贴片机具备更大的加工范围与更高的贴装一致性；环保法规的趋严促使无铅焊接工艺普及，贴片机需适应更高焊接温度的工艺要求，贴片技术将向智能化、柔性化、绿色化方向发展：人工智能算法的应用将优化贴装路径，提升效率；柔性贴片机可快速切换生产任务，满足个性化定制需求；节能设计与模块化结构将降低设备能耗与维护成本，3d贴装、异形基板贴装等新型技术的突破，将进一步拓展贴片机的应用边界。
相关问答FAQs：
-
问：贴片机的贴装精度与重复精度有何区别？
答：贴装精度指元器件实际贴装位置与目标位置的偏差，综合反映设备对准能力；重复精度指设备多次重复贴装同一元器件时位置的一致性偏差，贴装精度受机械误差、视觉误差、pcb变形等因素影响，而重复精度主要取决于伺服系统与传动机构的稳定性，通常贴装精度为重复精度的2倍左右，例如重复精度±0.025mm的设备，贴装精度约为±0.05mm。
（图片来源网络，侵删） -
问：如何选择适合企业需求的贴片机？
答：选择贴片机需综合考虑产品类型、生产批量、预算等因素，若生产消费电子等标准化产品，优先选择高速贴片机，关注贴装速度与供料容量；若生产汽车电子、医疗设备等高可靠性产品，需选择高精度贴片机，重点考察精度指标与适应性；中小批量、多品种生产则适合多功能贴片机或模块化机型，还需评估设备的售后服务、软件兼容性及扩展性，确保满足未来3-5年的生产需求。
