手机维修中，万用表是不可或缺的工具，而电容检测更是维修高频故障的核心环节，电容作为电路中的储能元件，常用于滤波、耦合、定时等关键功能，其性能失效（如开路、短路、容量衰减、漏电）会导致手机出现无法开机、屏幕异常、信号不稳定、重启故障等多种问题，掌握万用表检测电容的方法，能快速定位故障点，提升维修效率，以下从电容类型、检测原理、操作步骤、常见故障判断及注意事项等方面展开详细说明。
手机中电容的类型与检测基础
手机中的电容主要分为无极性电容（如陶瓷电容、涤纶电容）和有极性电容（如铝电解电容、钽电容），两者的检测方法和重点存在差异。
- 无极性电容：容量通常较小（pF~μF级），主要用于高频滤波、信号耦合，其失效模式多为开路、容量衰减或漏电，短路较少见。
- 有极性电容：容量较大（μF~mF级），主要用于电源滤波、储能，失效模式多为漏电、容量下降、鼓包或炸裂（尤其是电解电容，因电解液干涸或内部压力异常导致）。
万用表检测电容的核心原理是利用电容的充放电特性：对电容充电时，电流会从最大值逐渐减小至0；放电时则相反，万用表通过测量充电/放电过程中的电压、电流变化,判断电容是否完好。
使用万用表检测电容的操作步骤
准备工作
- 选择万用表：优先使用数字万用表（DMM），其具备电容测试档（电容单位通常为μF、nF、pF），部分万用表还有电容自动量程功能，操作更便捷，若万用表无电容档，可使用电阻档（Ω档）通过充放电现象粗略判断。
- 断电与放电：检测前务必关闭手机电源，并用电烙铁将电容两端引脚与电路板断开（避免电路中其他元件干扰），同时用导线或螺丝刀短接电容引脚，释放内部存储电荷（尤其是大容量电解电容，残留电荷可能损坏万用表或导致误判）。
- 清洁电容引脚：用酒精棉球清洁电容引脚及焊盘，确保接触良好,避免氧化物或污垢导致测量误差。
无极性电容的检测

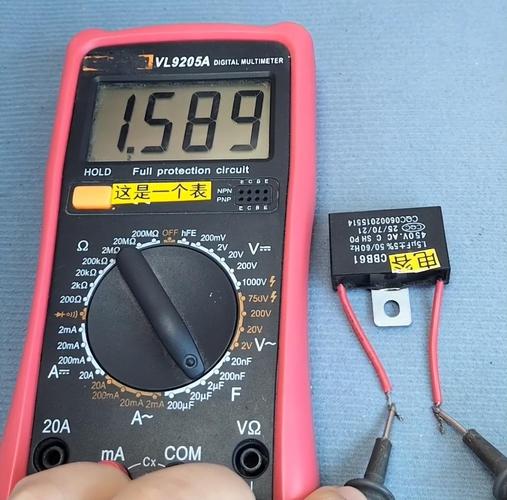

（1）使用电容档测量（推荐）
- 将万用表功能旋钮转至电容档（CAP），根据电容容量预估选择合适量程（如100nF档测1μF以下电容，10μF档测1~10μF电容）。
- 将红黑表笔分别接触电容两端引脚（无正负之分），等待读数稳定。
- 正常判断：实测值与电容标称值（电容表面标注的容量，如“104”表示10×10⁴pF=0.1μF）在±20%误差范围内（部分高精度电容误差更小），视为正常，若显示“OL”（过载）或“0”，可能为开路或容量失效；若显示值远小于标称值，说明容量衰减。

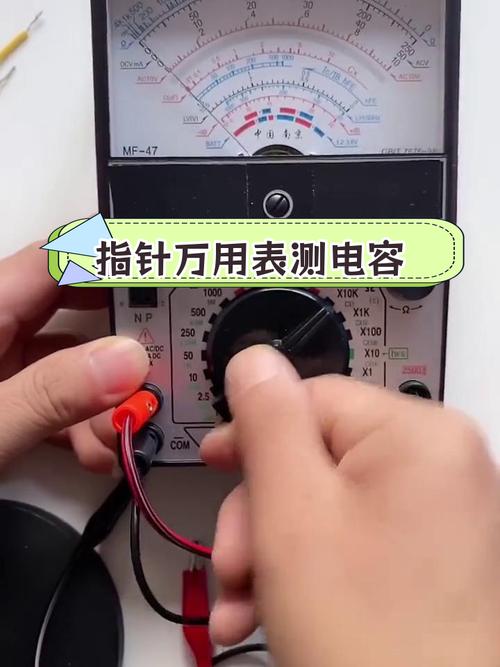

（2）使用电阻档粗测（无电容档时）
- 将万用表转至高电阻档（如20kΩ或200kΩ）。
- 表笔接触电容两端，观察指针变化：
- 正常：指针先迅速向右偏转（电阻减小，电容充电），然后逐渐返回左侧（电阻增大，充电完成），最终指向无穷大（或接近）。
- 故障：指针不偏转（始终无穷大，可能开路）；指针指向0或接近0（短路，且无法回摆）；指针偏转后无法回到无穷大（漏电，指针最终停留在某一阻值）。

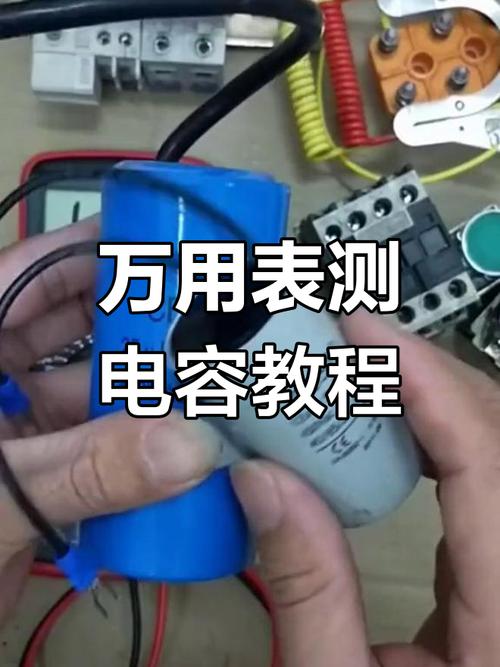

有极性电容（电解电容）的检测
电解电容具有正负极（长脚为正，短脚为负，或外壳有“-”标记），检测时需注意表笔极性，否则可能损坏电容或导致误判。
（1）使用电容档测量
- 功能旋钮转至电容档，选择合适量程（电解电容容量较大，通常选择μF档）。
- 红表笔接电容正极，黑表笔接负极（若表笔接反，部分万用表显示负值或“OL”）。
- 正常判断：实测值与标称值误差在±20%内，且充电后显示稳定，若显示“OL”，可能为开路或容量衰减；若显示值远小于标称值，说明电解液干涸；若显示阻值较小且不稳定，说明漏电。
（2）使用电阻档测量（重点判断漏电）
- 转至高电阻档（如200kΩ电解电容用20kΩ档，大容量电容可用200Ω档）。
- 红表笔接正极，黑表笔接负极：
- 正常：指针先迅速向右偏转（电阻减小，充电），然后逐渐回摆至高阻值（一般大于数百kΩ，容量越大，回摆越慢）。
- 故障：指针不偏转（开路）；指针指向0且不回摆（短路）；指针回摆后阻值较小（如小于100kΩ）且不稳定（严重漏电）。
- 反向检测验证：调换表笔（红接负、黑接正），正常情况下指针应轻微摆动（反向漏电电流较小，阻值较大）后迅速回无穷大；若指针摆动幅度大或阻值小，说明电容已损坏。
特殊电容的检测
- 贴片电容：因体积小，直接测量易受电路干扰，建议先焊下再测量，若无法拆下，可将万用表调至二极管档，测量电容两端是否有充放电电压波动（正常会有短暂跳变）。
- 可变电容：主要用于射频电路，通过旋转调节容量，用万用表电阻档测动片与定片之间阻值，正常应为无穷大（旋转时阻值不变）；若阻值为0或波动，说明短路或接触不良。
电容检测常见故障判断与维修建议
| 故障现象 | 万用表检测结果 | 可能原因 | 维修建议 |
|---|---|---|---|
| 手机无法开机 | 电源滤波电容容量为0或OL | 电容开路或失效 | 更换同型号电容（注意耐压值） |
| 信号时好时坏 | 耦合电容容量衰减超过30% | 电容老化，储能不足 | 更换电容（优先高频陶瓷电容） |
| 屏幕闪动/重启 | 主供电电容漏电，阻值小于100kΩ | 电解液干涸或内部短路 | 更换电解电容（注意正负极） |
| 充电异常 | 充电管理电路旁路电容短路 | 电容击穿或电压过高损坏 | 更换电容并检查充电电压 |
注意事项
- 安全第一：检测前务必断电，大容量电容需充分放电，避免触电或损坏万用表。
- 避免误判：电路板上的电容可能并联其他元件，测量时最好焊下电容一端，或使用电容档的“在线测试”功能（部分高端万用表支持）。
- 环境因素：高温或潮湿环境可能导致电容性能异常，维修时需注意环境温湿度。
- 电容代换：更换电容时，需确保容量、耐压值、尺寸、材质（如NP0/X7R陶瓷电容、电解电容）与原电容一致，尤其是电源滤波电容，耐压值必须不低于原规格。
相关问答FAQs
Q1：为什么用万用表测电容时，有时显示值会跳动或不稳定？
A：显示不稳定通常由以下原因导致：①电容引脚氧化或接触不良（清洁引脚或更换表笔测试）；②电路板其他元件并联干扰（建议焊下电容单独测量）；③电容本身漏电或内部损坏（更换电容）；④万用表电容档量程选择不当（根据电容容量调整量程）。
Q2：手机维修中，哪些电容最容易损坏？如何快速排查？
A：最容易损坏的电容包括：①电源滤波电解电容（长期通电易导致电解液干涸，表现为容量下降或漏电）；②高频陶瓷电容（受振动或冲击易开裂，导致开路）；③CPU供电附近的电容（电压波动大，易击穿），快速排查方法：目检电容是否鼓包、漏液或炸裂；用万用表电阻档测电源电容两端阻值（正常应大于100kΩ），或电容档测容量（与标称值对比）。
