锂电池充电器维修需要结合电路原理、故障现象和测试数据逐步排查，以下从常见故障类型、维修流程、关键部件检测及图解要点等方面详细说明，帮助掌握维修方法。
维修前的准备工作
维修前需准备万用表、示波器、电烙铁、焊锡丝、吸锡器、隔离变压器等工具，并确保操作安全：断开电源后等待电容放电，避免高压触电；佩戴防静电手环，防止静电损坏电子元件，记录充电器型号、故障现象（如无输出、指示灯不亮、过热等），作为初步判断依据。
常见故障分类与维修流程
电源指示灯不亮，完全无输出
故障范围：交流输入电路、保险丝、整流滤波电路、PWM控制器供电电路。
维修步骤：
- 外观检查：观察充电器外壳是否有烧焦、变形，电源线是否断裂。
- 保险丝检测：用万用表电阻档测量保险丝（通常为F1，位于AC输入端）是否熔断，若熔断，需排查短路点（如整流桥、滤波电容击穿），更换同规格保险丝（常见为2A-5A/250V）。
- 整流滤波电路检测：整流桥（BR1）由四个二极管组成，用二极管档测量正反向压降（正常正向0.5-0.7V，反向无穷大）；滤波电容（C1，通常为100-470μF/400V）检测是否鼓包、漏液，用万用表电容档或代换法判断。
- PWM控制器供电检测：若前级电路正常，检查PWM芯片（如UC3842、TL494）的供电脚（如UC3842的7脚），正常工作时应有15-20V电压，若无电压，检查启动电阻（R1）是否开路，或反馈电路（如光耦PC817）是否损坏。

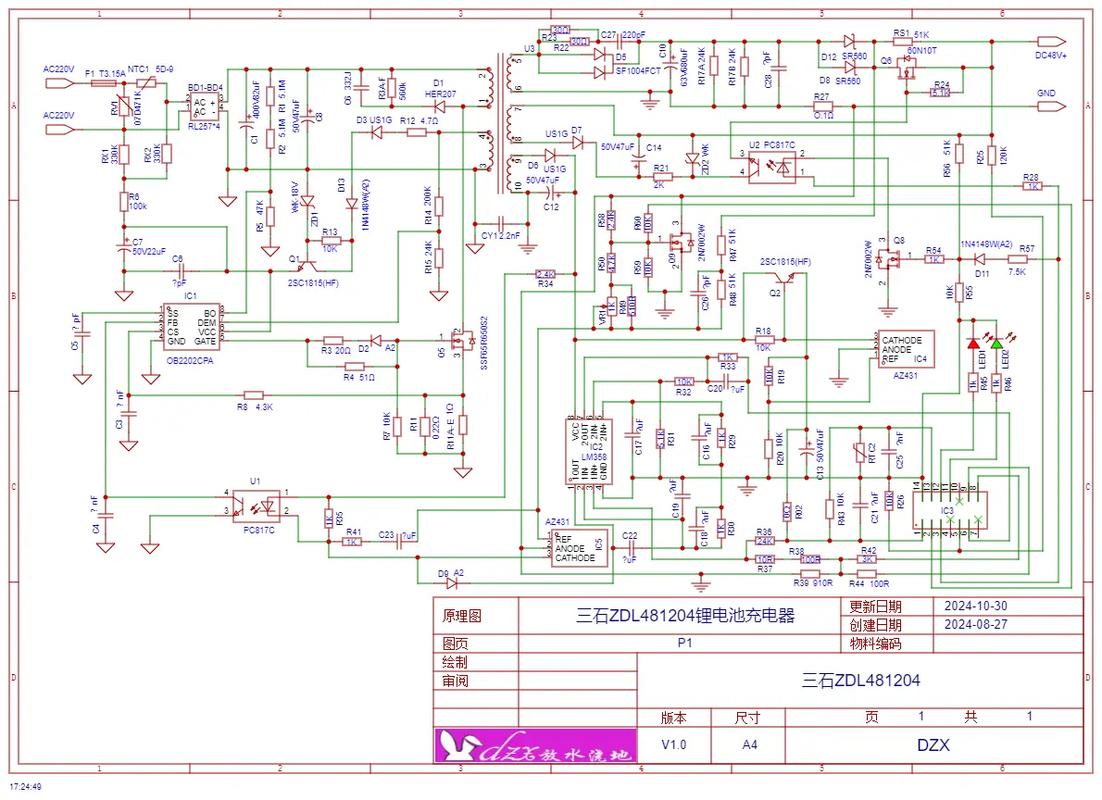

图解要点：通过电路图定位保险丝F1、整流桥BR1、滤波电容C1的位置，用万用表表笔对应测试点，记录电压/电阻值与正常值对比（见下表）：
| 测试点 | 正常状态 | 故障值可能原因 |
|---|---|---|
| 保险丝F1两端电阻 | 1-0.5Ω（通路） | ∞（熔断，短路导致） |
| 整流桥交流输入端 | 100-500Ω（正向电阻） | 0Ω（二极管击穿短路） |
| 滤波电容C1两端电压 | 310V（AC 220V输入后） | 0V（后级短路或开路） |
| UC3842第7脚电压 | 15-20V（启动后） | 0V（启动电阻开路） |
指示灯亮，但输出电压低或无输出
故障范围：PWM驱动电路、输出整流滤波电路、反馈电路、充电保护电路。
维修步骤：
- 输出电压检测：用万用表DC档测量输出端（如+5V、+8.4V接口），正常值应与标称误差≤5%，若电压为0或偏低，断开负载后测量空载电压，若恢复正常，则负载短路；若仍偏低，检查后级电路。
- 输出整流滤波电路：输出整流二极管（D1，如肖特基二极管1N5819）用二极管档检测是否击穿（正向电阻大或反向导通）；滤波电容（C2，如1000μF/16V）是否失效（容量下降或漏电），可用电容表测量或代换测试。
- 反馈电路检测：充电器多采用电压反馈（如TL431）和电流反馈（采样电阻R5），测量TL431参考端（Ref）电压（正常2.5V），若异常，检查光耦PC817的发光二极管侧（1-2脚）和光敏三极管侧（3-4脚）是否导通正常，或采样电阻R5（通常为0.1-0.3Ω）是否阻值变大。
- PWM驱动电路：用示波器观察PWM芯片（如UC3842）的输出脚（6脚）应有方波脉冲（频率约50kHz），若无脉冲，检查芯片外围电路（如振荡电阻Rt、电容Ct），或更换芯片。
图解要点：通过电路图找到输出整流二极管D1、滤波电容C2、光耦PC817的位置，重点检测反馈回路中的电压比较器（TL431）和光耦信号传输是否正常，示波器探头连接PWM芯片输出脚观察波形。
充电器过热或异响
故障范围：散热不良、高频变压器故障、元件虚焊、负载过重。
维修步骤：
- 散热检查：清理充电器表面灰尘，检查散热风扇（若有）是否转动，风扇电机线圈是否开路。

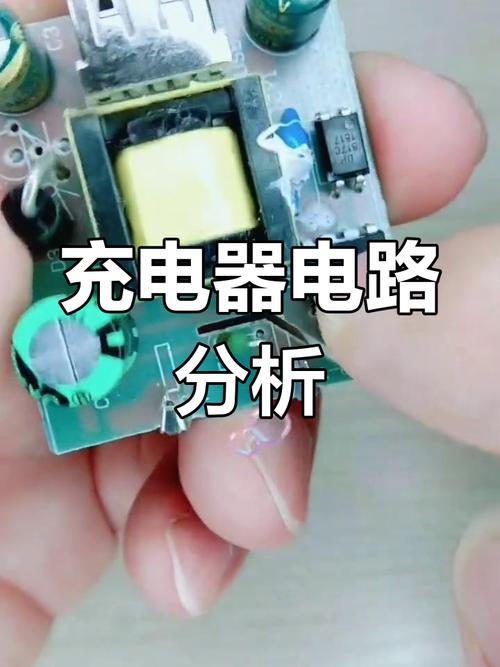

- 高频变压器检测：变压器（T1）常见故障为匝间短路，用万用表电阻档测量初级、次级线圈电阻（初级几欧姆，次级零点几欧姆），若阻值过小或为0，说明短路；也可用绝缘电阻表测量线圈与铁芯绝缘电阻（应≥10MΩ）。
- 元件虚焊：观察电路板焊接点，尤其是大电流元件（如整流桥、变压器引脚），用放大镜检查是否有裂纹，用电烙铁重新补焊。
- 负载检测：断开负载后若不再过热，说明负载（如电池）故障；若仍过热，检查PWM驱动电路输出是否异常（如脉冲占空比过大）。
维修注意事项
- 安全第一：AC输入端存在高压，维修时必须断电并放电，避免触碰电容两端。
- 元件代换：更换元件需注意参数匹配，如电容耐压、容量，二极管最大电流、反向耐压，PWM芯片型号一致。
- 逐步加电：修复后先不接负载，用调压器逐步升高输入电压（0-220V），观察输出电压是否稳定，避免突然加电导致二次损坏。
相关问答FAQs
Q1：锂电池充电器维修时，为什么必须先放电？
A：充电器断电后，滤波电容（如C1）仍储存高压电荷（AC 220V整流后约310V），若直接接触，可能造成电击或损坏万用表，放电方法：用大功率电阻（如1kΩ/5W）两端并联电容两端，等待电压降至0V后再操作。

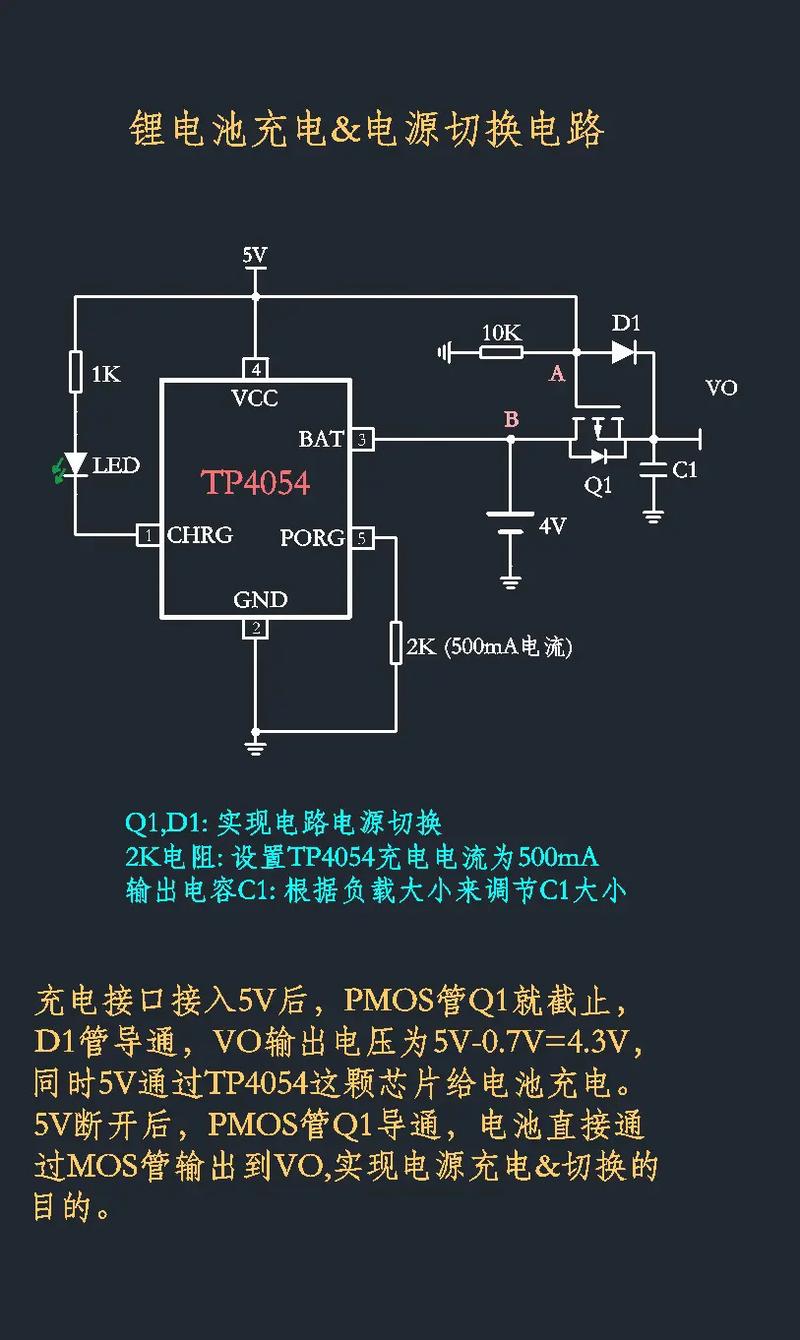

Q2：充电器输出电压正常，但无法给锂电池充电，可能是什么原因？
A：可能是充电保护电路故障或接口接触不良，首先检查充电接口（如USB、DC插头）是否有氧化、松动，用万用表测量接口与电路板连接是否导通；其次检查充电保护芯片（如DW01+、8205A）是否异常，可通过测量其引脚电压判断（如DW01+的CS脚电压过高可能触发过充保护）；最后检查电池本身是否损坏（如电池电压过低、内部短路）。
