第一部分：安全须知与准备工作
安全第一！

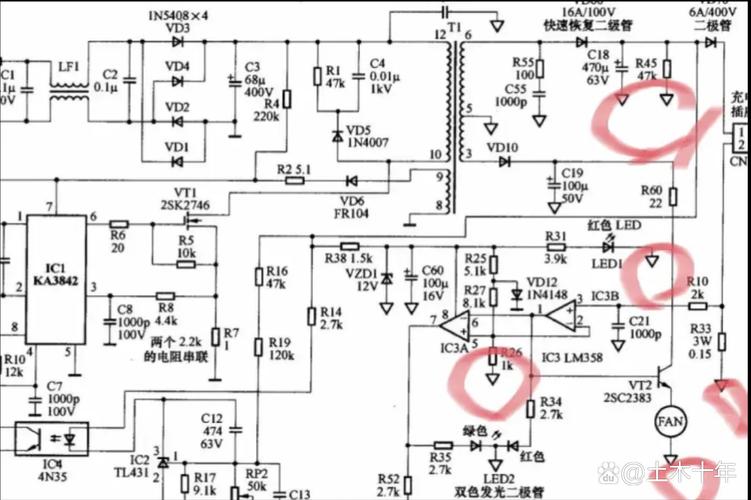

（图片来源网络，侵删）
- 高压危险！ 副电源板直接从主电源板PFC大电容（通常400V左右）取电，内部有高压，维修前务必拔掉电视电源线，并等待主电源板上的大电容（PFC电容）完全放电，可以用一个大功率电阻（如1kΩ/5W）的两端接触电容正负极进行放电。
- 隔离维修： 维修时，建议使用隔离变压器（1:1），将电视机与市电电网隔离,防止发生触电事故。
- 假负载测试： 在不连接主板的情况下，给副电源板单独通电测试，必须接上假负载，否则，空载可能导致电压过高击穿元件,或因工作点异常引发二次故障。
准备工具与资料
- 工具： 万用表（必备，最好有二极管档和电容档）、示波器（高手必备，能快速定位问题）、电烙铁、吸锡器、热风枪、焊锡丝、松香、螺丝刀、镊子、导线。
- 资料： FSL206MR副电源板的原理图和点位图，这是维修的眼睛，没有图纸维修会非常困难，可以在网上搜索“FSL206MR原理图”或“FSL206MR点位图”获取。
第二部分：FSL206MR副电源工作原理简述
要修好它，先要懂它的工作流程,FSL206MR的核心架构非常典型：
- 输入部分： 从主电源PFC电容引入约+400V高压直流电。
- 启动与振荡电路： 400V电压通过启动电阻（通常是几个大阻值电阻，如几百kΩ到1MΩ）给PWM控制器芯片（如NCP1397或类似型号）的供电脚（VCC）提供一个初始电压，芯片启动,内部振荡器开始工作。
- 开关电路： PWM芯片输出驱动脉冲，驱动MOS管（场效应管）以极高的频率导通和关断。
- 变压器隔离与变压： MOS管的开关电流流过开关变压器的初级线圈,通过电磁感应在次级线圈上感应出低压交流电。
- 整流与滤波： 次级的低压交流电通过肖特基二极管整流，再经过电容滤波，得到稳定的直流电压，主要为主板供电（通常是+12V或+24V）。
- 稳压与反馈电路：
- 初级稳压（光耦反馈）： 次级电压通过一个精密稳压源（如TL431）采样，与内部基准电压比较，如果输出电压偏高，TL431导通，导致光耦发光侧电流增大，接收侧三极管导通程度加深，将这个“电压偏高”的信号反馈给PWM芯片的FB（反馈）脚，PWM芯片接收到信号后，会自动调整驱动脉冲的占空比，减少MOS管的导通时间，从而降低输出电压,实现稳压。
- 辅助供电（VCC供电）： 开关变压器上会绕一个辅助绕组，当MOS管开关时，辅助绕组会感应出电压，这个电压经过整流滤波后，给PWM芯片提供持续的工作电压，取代启动电阻,使电源能稳定工作。
故障点通常集中在：启动电路、PWM芯片、MOS管、反馈电路、输出整流滤波电路。
第三部分：维修流程与步骤
外观检查与静态测量（不上电）
- 看： 仔细观察电源板，寻找明显故障点。
- 炸件： 电容鼓包、漏液，电阻烧黑，MOS管、IC芯片烧裂。
- 虚焊/脱焊： 检查功率器件（如MOS管、变压器引脚、大电容引脚）是否有虚焊现象。
- 保险丝： 检查输入端的保险丝是否熔断，如果保险丝发黑熔断,说明后级有严重短路。
- 测（断电状态）：
- 测输入端阻值： 用万用表二极管档或电阻档，红表笔接保险丝后的热地，黑表笔接冷地（输入负极），正常情况下，应该能测到PFC电容的充放电现象，且阻值不为零，如果阻值很小或直接为0,说明后级有元件击穿短路。
- 测关键元件对地阻值：
- MOS管D-S极： 正反向电阻应很大，若为0,则MOS管击穿。
- PWM芯片VCC脚对地： 检查VCC供电端对地是否短路,这通常是芯片损坏的标志。
- 输出端对地： 测量+12V（或+24V）输出端对地阻值，正常应有几百Ω的阻值（受负载影响），如果为0,说明输出整流二极管或滤波电容击穿。
排除法定位故障区域
根据静态测量的结果,可以初步判断故障区域。

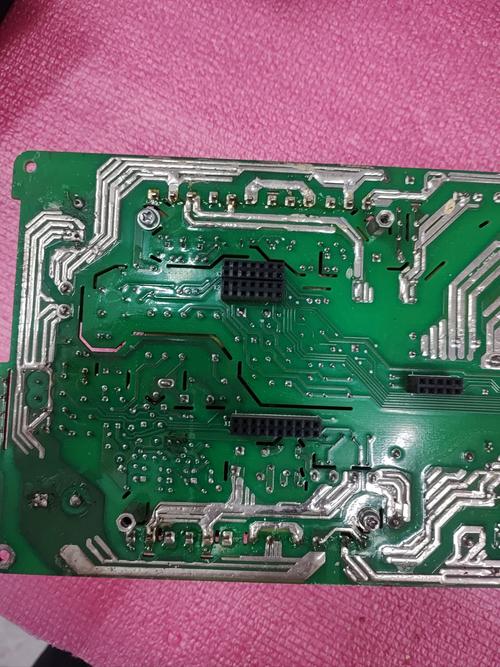

（图片来源网络，侵删）
-
保险丝熔断：
- 原因： 后级存在严重短路。
- 排查： 先拆下保险丝，用万用表二极管档逐一测量：
- MOS管D-S极： 是否击穿。
- PFC电容： 是否内部短路。
- 整流桥（如果前端有）： 是否击穿。
- PWM芯片VCC脚对地： 是否短路。
- 处理： 找到击穿的元件更换后，切勿直接通电！必须检查导致该元件损坏的原因，MOS管击穿，要检查其G极的驱动波形是否正常（需要示波器），以及G极的电阻、电容是否异常，否则,新换的MOS管会再次击穿。
-
保险丝未熔断，但无输出：
- 这种情况是维修的重点和难点。
- 先接假负载！ 在+12V（或+24V）输出端和地之间接上一个汽车灯泡（如12V/21W）作为假负载，或者用一个大功率水泥电阻（如10Ω/50W）。绝对不能空载通电！
通电动态测试（接假负载后）
-
测关键电压点：
- 测PFC电容两端电压： 应该有约400V，如果为0,说明主电源板或供电线有问题。
- 测PWM芯片VCC脚电压：
- 有电压（如10-20V）然后掉为0： 说明启动电路能工作,但保护电路动作或芯片本身损坏。
- 无电压： 说明启动电路或VCC供电电路有故障。
- 测输出电压： 是否有+12V（或+24V）电压输出。
- 有正常电压： 说明电源板本身正常,问题在主板或连接线。
- 无电压或电压极低： 说明电源板内部故障。
-
根据VCC电压情况细分排查：

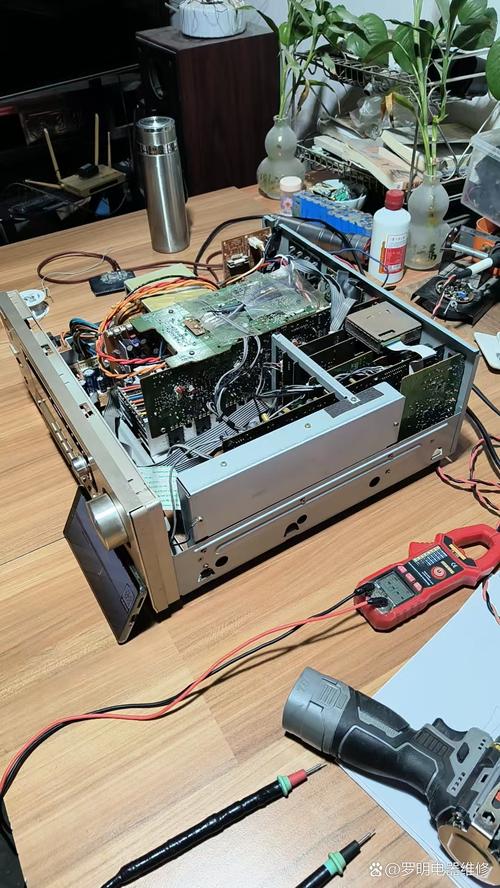

（图片来源网络，侵删）-
情况A：PWM芯片VCC电压为0
- 检查启动电阻： 测量几个大阻值启动电阻是否开路或阻值变大,这是最常见的故障点之一。
- 检查VCC整流滤波电路： 检查辅助绕组的整流二极管、滤波电容是否开路或短路。
- 检查PWM芯片： 如果启动电阻和VCC电路都正常,很可能是PWM芯片损坏。
-
情况B：PWM芯片VCC电压正常，但无输出电压
- 检查PWM芯片输出脚（驱动脚）： 用示波器测量PWM芯片输出MOS管的引脚，是否有正常的PWM驱动波形，如果没有波形,说明芯片内部损坏或保护电路动作。
- 检查MOS管： 用万用表二极管档测量MOS管D-S极是否击穿，如果击穿,按前述方法更换并检查驱动电路。
- 检查开关变压器： 变压器初级线圈开路的可能性很小,但并非没有。
- 检查反馈电路：
- 检查光耦： 测量光耦的1、2脚（发光侧）和3、4脚（接收侧）是否
-
