汽车电工电子技术课件是汽车类专业核心课程的教学资源，旨在帮助学生系统掌握汽车电气系统的基本原理、关键部件及故障诊断方法，课件内容通常围绕汽车电路基础、电子控制系统、传感器与执行器等模块展开，结合理论讲解与实践案例分析,培养学生的技术应用能力。
在汽车电工电子技术课件中，电路基础是入门核心，首先介绍直流电路的基本定律，如欧姆定律、基尔霍夫定律，并通过汽车实际电路（如灯光系统、启动电路）进行实例演算，计算汽车前照灯的工作电流时，需明确电源电压（12V或24V）与灯泡电阻（如3Ω），根据I=U/R得出电流值（4A或8A），随后，课件会深入讲解交流电基础，包括三相交流电在发电机中的应用，以及整流、滤波电路如何将交流电转化为直流电供给车载用电设备，电磁学原理也是重点内容，如电磁感应现象在点火线圈、发电机中的应用,解释初级线圈与次级线圈的匝数比如何影响高压电的生成。

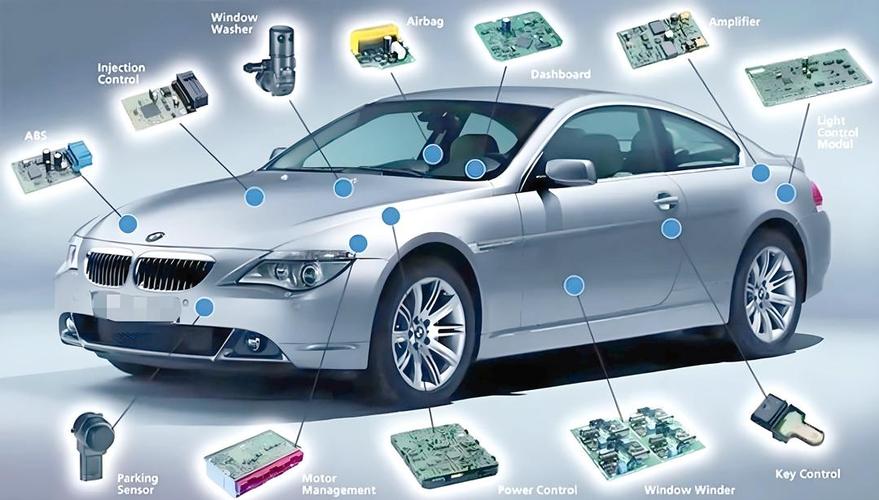

电子元器件部分是课件的技术难点，课件通过图文结合的方式，详细介绍二极管、三极管、晶闸管等半导体器件的特性及在汽车电路中的作用，二极管在发电机整流桥中的单向导电性，确保电流仅从蓄电池流向用电设备；三极管在电子电压调节器中作为开关，控制励磁电流的通断，稳定输出电压，对于集成电路，课件会重点分析汽车ECU（电子控制单元）的组成结构，包括输入接口、微处理器、输出接口，并通过发动机控制系统的实例，说明ECU如何接收传感器信号（如曲轴位置、进气压力）并驱动执行器（如喷油器、点火线圈）工作。
汽车传感器与执行器是课件的应用核心，传感器部分分类讲解温度传感器（如冷却液温度传感器采用热敏电阻，阻值随温度变化）、压力传感器（如进气歧管压力传感器通过压阻效应检测压力）、位置传感器（如霍尔式曲轴位置传感器输出方波信号）等，并强调其信号类型（模拟信号/数字信号）及对ECU的重要性，执行器部分则涵盖喷油器（电磁阀控制喷油量）、怠速控制阀（步进电机调节旁通空气量）、ABS轮速传感器（磁电式感应车轮转速）等，结合工作原理图说明其控制逻辑，喷油器的喷油脉冲宽度由ECU根据空气流量信号和目标空燃比计算得出,直接影响发动机的动力性和经济性。

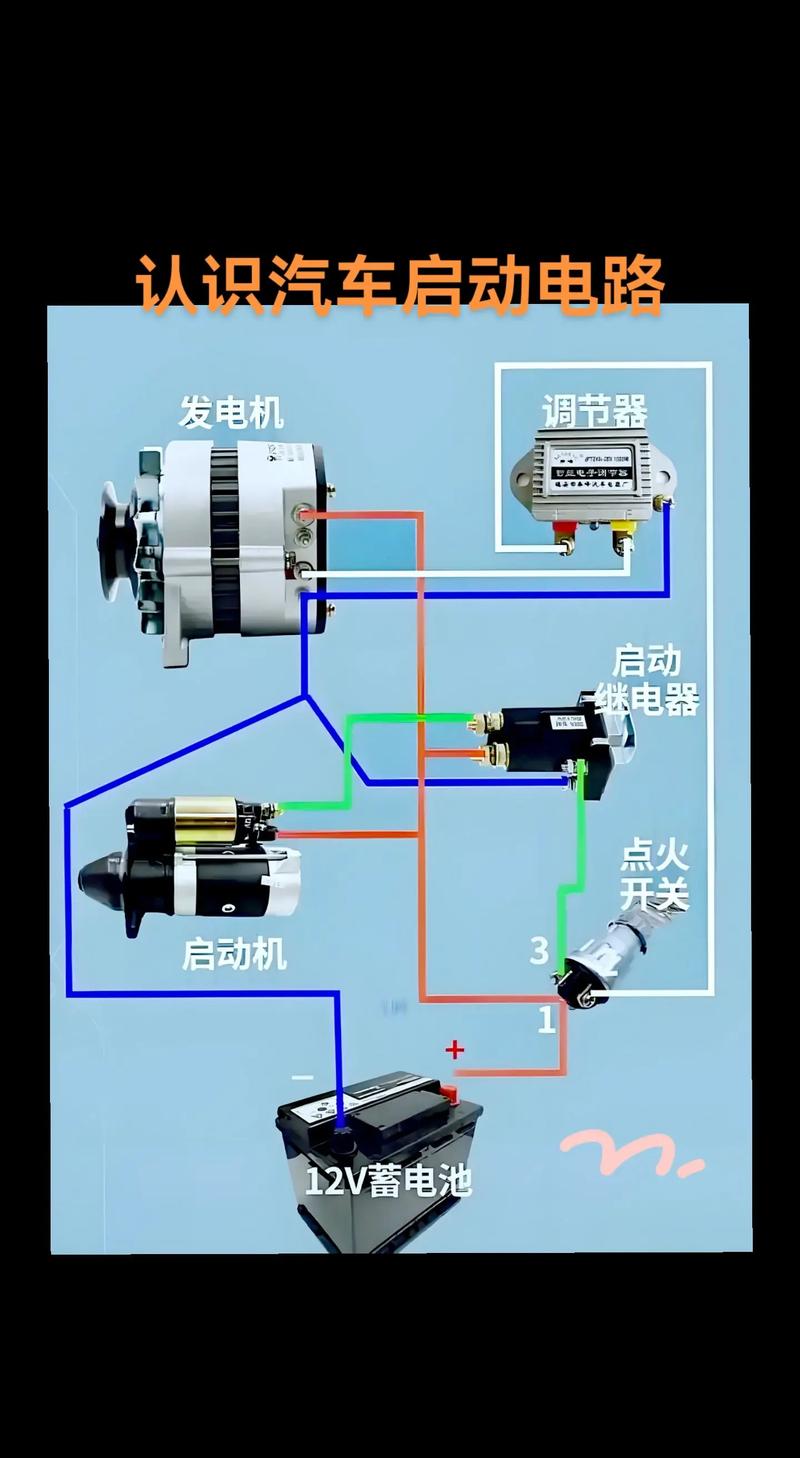

电源与启动系统是课件的基础模块，课件详细解析蓄电池的结构（铅酸电池的极板、电解液）、工作原理（化学能与电能转换）及维护要点（电解液密度检测、充电方法），启动系统部分，介绍启动机的组成（直流电动机、传动机构、电磁开关），并通过电路图分析启动时蓄电池电流的流向：电流经电磁开关吸引线圈保持线圈→启动机主电路→驱动齿轮与飞轮齿圈啮合，带动发动机曲轴转动，课件还会对比传统启动机与无刷启动机的结构差异,说明后者在寿命和可靠性上的优势。
辅助电子系统部分体现了课件的时代性，课件涵盖汽车照明系统（LED前照灯的驱动电路、CAN总线控制信号）、雨刮系统（间歇继电器的工作原理、自动雨刮的传感器信号处理）、空调系统（鼓风机调速模块、温度控制算法）等，并结合新能源汽车的发展趋势，增加高压电气系统内容，如动力电池管理系统（BMS）的电压检测、绝缘监测原理，以及DC-DC转换器如何将高压电转换为低压电供给低压设备。
为便于教学，课件常采用表格对比关键知识点,不同类型传感器的特性对比：
| 传感器类型 | 检测对象 | 信号类型 | 应用实例 |
|---|---|---|---|
| 热敏电阻式 | 温度 | 模拟信号 | 冷却液温度传感器 |
| 霍尔式 | 位置/转速 | 数字信号 | 曲轴位置传感器 |
| 压阻式 | 压力 | 模拟信号 | 进气压力传感器 |
| 磁电式 | 转速 | 模拟信号 | ABS轮速传感器 |
故障诊断案例分析是课件的重要实践环节，课件通过典型故障（如发动机无法启动、灯光系统不工作），引导学生运用“先电源后负载、先简单后复杂”的排查思路，结合万用表、示波器等工具检测电路电压、电阻、波形，定位故障点，检测到启动机不运转时，需先测量蓄电池电压（≥12V），再检查电磁开关控制线圈的电压信号,判断是线路断路还是启动机内部故障。
相关问答FAQs
Q1：汽车电工电子技术课程中，如何区分模拟信号和数字信号在传感器中的应用？
A1：模拟信号是连续变化的物理量（如电压、电流），反映被测参数的实时数值，例如热敏电阻式温度传感器输出的电压随温度线性变化；数字信号是离散的脉冲或编码（如高低电平），代表开关状态或特定数值，例如霍尔式曲轴位置传感器输出的方波信号用于检测活塞位置，课程中通过传感器工作原理图和波形对比帮助学生理解两者的差异，并强调ECU对模拟信号需经A/D转换,对数字信号直接处理。
Q2：在课件讲解的电源系统中，为什么发电机输出电压需高于蓄电池电压？
A2：发电机输出电压需高于蓄电池电压（通常为13.5-14.5V），原因有二：一是克服蓄电池的内阻和线路压降，确保电流能从发电机流向蓄电池，实现充电；二是为车载用电设备提供稳定电压，避免因蓄电池电压波动导致电子元件工作异常，课件通过电压调节器的工作原理说明，当发电机转速变化时，调节器通过改变励磁电流，将输出电压控制在合理范围,保证电气系统正常工作。
