电动车蓄电池维修技术是保障电动车续航能力和使用寿命的核心,其核心在于通过科学检测、精准判断和针对性修复，恢复电池性能，蓄电池常见故障包括容量衰减、充放电异常、鼓包、短路等，需结合原理与经验进行系统排查。
（图片来源网络，侵删）
故障诊断：精准定位问题根源
维修前需通过专业设备检测电池状态,主要参数包括电压、内阻、容量及自放电率，以12V/20Ah铅酸电池为例，标准单格电压应为2.1V，满电电压≥12.6V，若电压低于10.5V且无法充电，可能为极板硫化；内阻超过正常值（约20-30mΩ）则表明活性物质脱落或电解液失效，锂电池需通过电池管理系统（BMS）读取数据，若单体电压差＞0.3V，可能存在电芯不一致问题，检测时可借助万用表、内阻仪、电池容量测试仪等工具，记录数据后对比标准值初步判断故障类型。

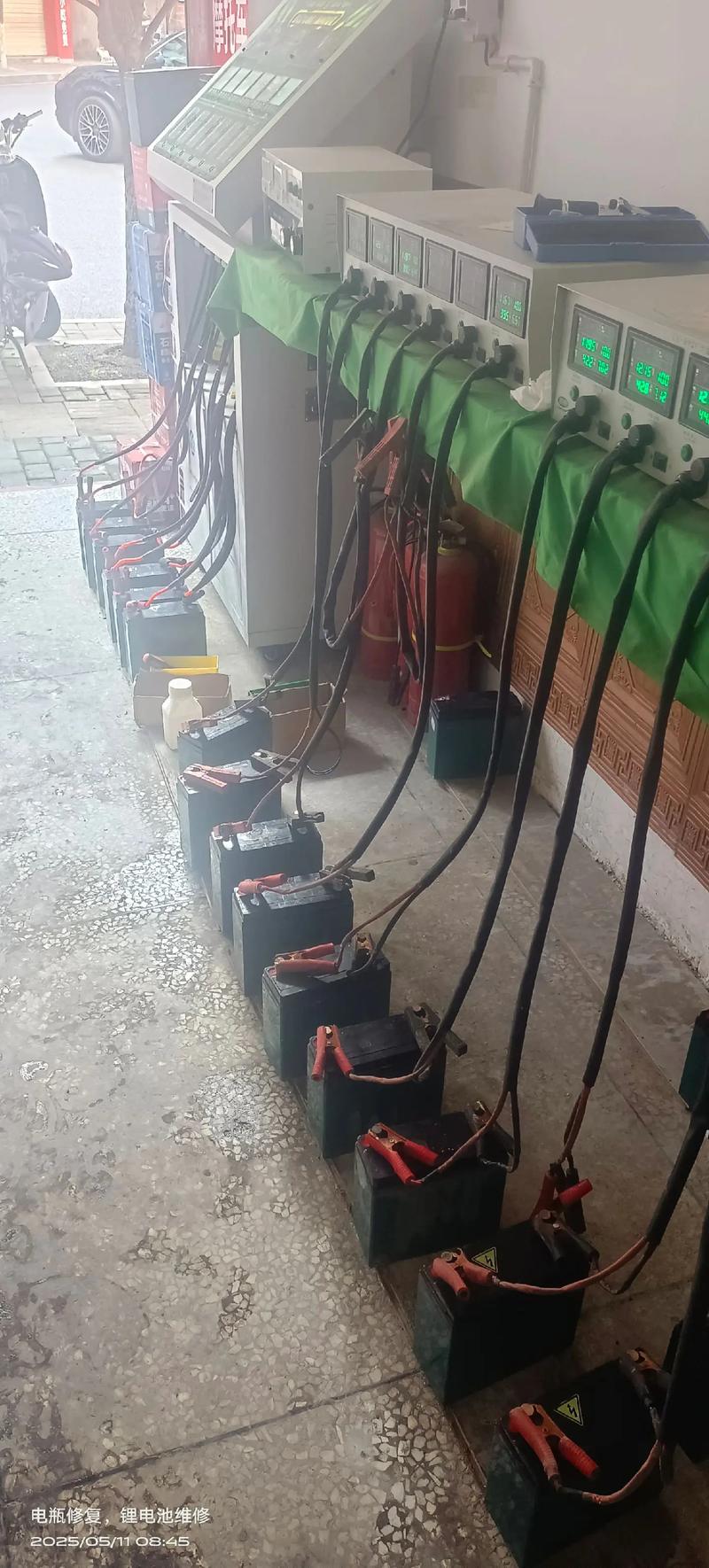

常见故障修复技术
-
铅酸电池修复
- 硫化处理：采用“小电流充放电循环法”，用0.05C（1A）电流充电至14.4V，恒压2小时后以0.1C（2A）放电至10.5V，重复2-3次可溶解硫酸铅结晶。
- 补液与活化：若电解液不足，需补充蒸馏水至极板上沿1cm，随后用蓄电池修复仪脉冲电流（频率1kHz，占空比50%）活化极板，恢复多孔结构。
- 短路修复：短路多因隔板破损或极板变形，需拆开电池外壳，更换隔板或校准极板，重新封装后注入电解液。
-
锂电池修复
- 电芯均衡：使用锂电池均衡仪对电压差异大的电芯进行充放电，使单体电压误差≤0.05V。
- BMS重置：若BMS误报保护，可通过短路法（正负极接10Ω电阻5秒）或专用解码器解除锁定。
- PACK重组：对鼓包或容量衰减严重的电芯，采用同型号、同批次电芯替换，重新焊接并做绝缘处理，组装后进行容量匹配测试。
维修注意事项
维修时需做好安全防护：铅酸电池避免明火（充电时可能析出氢气），锂电池需防止短路（瞬间大电流可能引发热失控），修复后需进行容量测试（以0.2C电流放电至终止电压，计算实际容量），若恢复至额定容量的80%以上视为修复成功。
（图片来源网络，侵删）
延长蓄电池寿命的维护建议
- 浅充浅放：避免深度放电（电压≤10.5V），锂电池放电深度建议≤80%；
- 定期补电：长期存放时，每3个月充电一次，防止亏电硫化；
- 控制温度：工作环境保持在-10℃~45℃，高温会加速电解液蒸发和锂电池老化。
相关问答FAQs
Q1：电动车蓄电池鼓包了还能修复吗？
A：鼓包多因电池内部压力异常（铅酸电池为硫化析气，锂电池为过充或老化），铅酸电池可尝试开壳排气并修复极板，但安全性较低；锂电池一旦鼓包必须立即报废，继续使用可能引发热失控起火。
Q2：修复后的蓄电池能用多久？
A：修复寿命取决于故障类型和修复工艺，铅酸电池修复后寿命通常为原寿命的50%-70%（如原寿命3年，修复后可用1.5-2年）；锂电池若仅电芯不一致问题，修复后寿命可达原寿命的80%以上，但若电芯已老化，修复效果有限。
