CRT彩电作为传统显示设备,虽然逐渐被液晶、等离子等新型屏幕取代，但在特定领域或怀旧场景中仍有一定使用价值，CRT彩电维修涉及电子电路、显像管原理等多方面知识，掌握维修方法不仅能延长设备寿命，还能帮助理解经典显示技术的工作原理，以下从常见故障类型、维修工具与流程、核心部件检修技巧等方面展开详细说明，并提供实用维修参考资源。

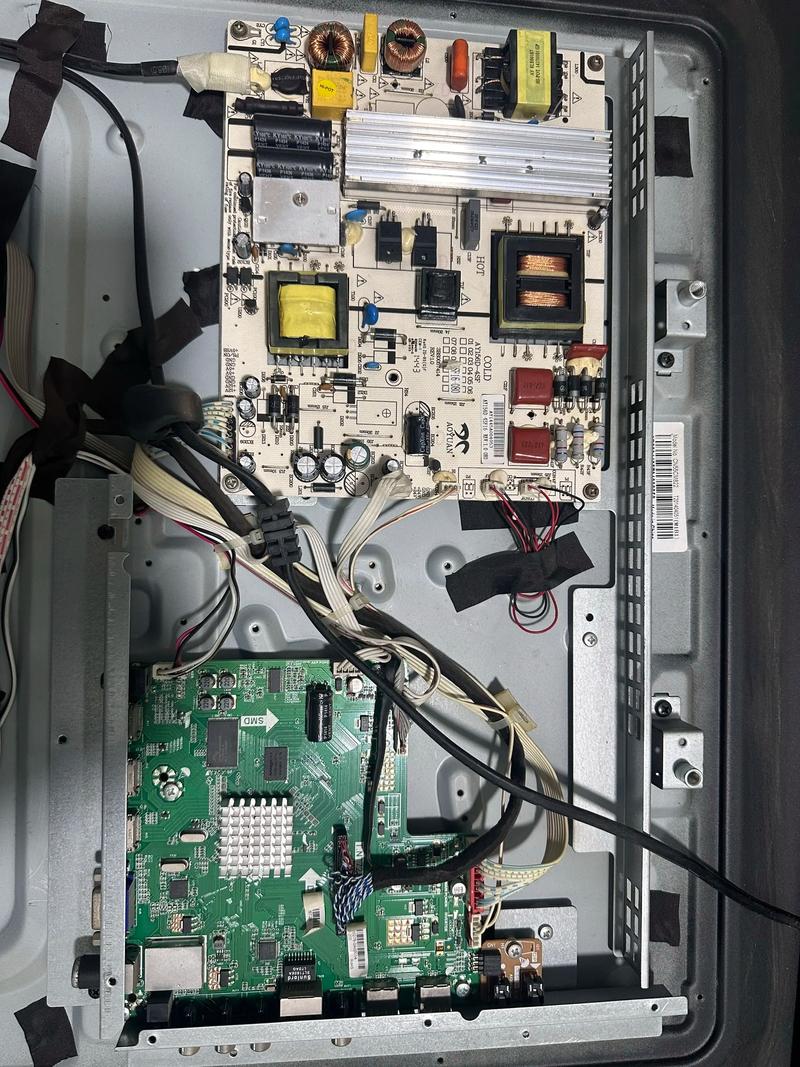

（图片来源网络，侵删）

CRT彩电常见故障分类与现象

CRT彩电故障可分为电源故障、扫描故障、显像管故障、信号处理故障及其他附属功能故障五大类，电源故障通常表现为“三无”（无光栅、无图像、无声音），可能由保险丝熔断、开关管损坏或稳压电路异常引起；扫描故障包括水平一条亮线、垂直幅度不足等，多与场输出电路或行扫描电路相关；显像管故障则表现为亮度异常、色彩失真或几何失真，如散焦、暗斑等；信号处理故障可能导致图像扭曲、无彩色或伴音杂音；附属功能故障如遥控失灵、按键失效等，多集中在控制电路或红外接收模块。

维修工具与基础检测流程

维修CRT彩电需准备万用表（指针式和数字式）、示波器、信号发生器、高压笔、绝缘工具及常用电子元件（如电阻、电容、二极管、行管等），基础检测流程遵循“先安全后操作、先外后内、先电源后负载”的原则：首先断开电源，检查外观有无明显损坏（如烧焦、鼓包电容），测量电源插头电阻判断是否短路；通电后先测主电压输出（+B电压是否正常），再逐步检测各功能模块，若“三无”故障测得+B电压为0V，需重点检查开关电源启动电路；若+B电压偏高，则可能是稳控电路或取样电阻问题。

核心部件检修技巧

电源电路检修

电源电路是CRT彩电的“心脏”，常见故障点包括开关管（BU508A等型号）击穿、启动电阻（如100kΩ）开路、光电耦合器（PC817）失效及误差放大器（TL431）损坏，检修时需注意：开关管更换后需检查周边阻尼电阻、尖峰吸收电容是否连带损坏；+B电压异常时，需对比电路图标注电压值，区分是负载短路还是电源本身问题，某机型开机烧保险丝，应重点检查整流桥、滤波电容及开关管是否击穿。

行扫描电路检修

行扫描电路故障率较高,如“水平一条亮线”多为场输出集成电路（如LA7830）损坏或供电异常；“行幅不足”可能与行逆程电容容量下降、S校正电路故障有关，行管（如2SC5421）是易损件，更换时需检查行激励电压（通常为12-15V）及行输出变压器（FBT）是否短路，行输出变压器故障常表现为高压不足、图像模糊，可通过测量次级电压（如聚焦极电压6-8kV）初步判断。

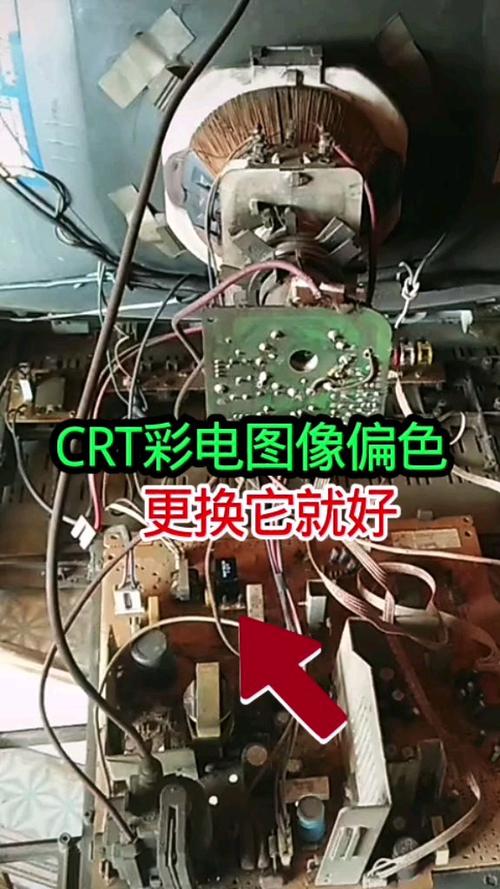

（图片来源网络，侵删）

显像管与附属电路检修

显像管常见问题包括灯丝不亮（测灯丝电压是否为6.3VV）、阴极发射能力下降（可激活处理）或管座氧化（更换专用显像管管座），色彩异常需检查视放板（如RGB三路电压是否平衡）及色解码集成电路（如TA7698AP），聚焦不良时，可调节聚焦电位器，若无效则可能显像管老化或FBT聚焦电压输出异常。

信号处理电路检修

无图像或无彩色故障需从信号源头排查：检查高频头AGC电压、中放集成电路（如TA7680AP）信号输出端波形；若黑白图像正常但无彩色，应检测色选通、消色检波电路，伴音故障可先测伴音功放集成电路（如AN5265）供电，再检查音频前置放大电路。

CRT彩电维修PDF资源参考

为便于系统学习,以下整理了CRT彩电维修PDF的核心内容框架，可作为维修指南的索引：

章节		关键知识点
第一章：基础原理	CRT显像管结构、扫描电路原理、信号处理流程	电子枪聚焦原理、行/场同步信号作用、三基色混色原理
第二章：电源维修	开关电源拓扑结构、常见故障案例分析、保护电路原理	PWM控制芯片（UC3842）、过压/过流保护电路、变压器匝间短路检测方法
第三章：扫描电路	行/场振荡电路、线性补偿电路、几何失真校正	行激励级作用、场锯齿波形成电路、东西枕形校正电路原理
第四章：显像管维修	显像管参数检测、管座更换、老化修复	阴极发射能力测试、高压嘴打火处理、磁极调整方法
第五章：实例集锦	典型机型（如长虹T2981、康佳T2588）故障维修流程	故障现象分析、电压数据对比、元件代换技巧
