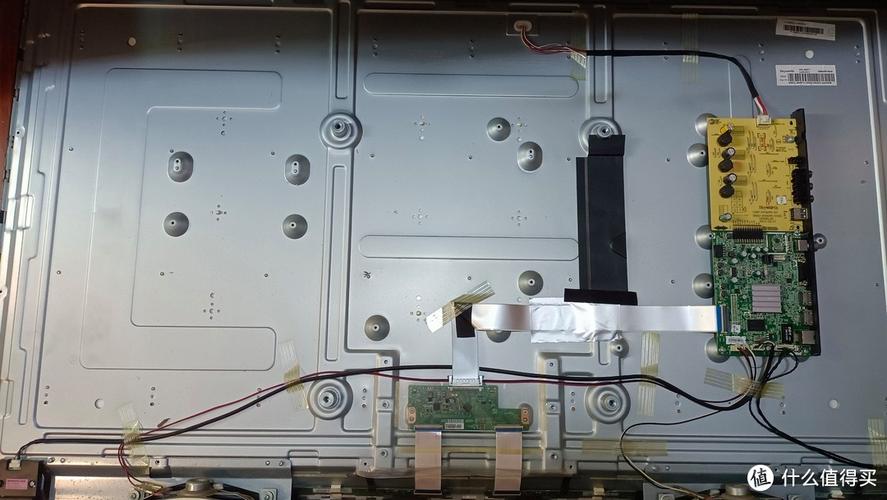

创维液晶电视电源板维修是一项需要专业知识与谨慎操作的技术工作,电源板作为电视的核心供电单元，其故障往往会导致电视无法开机、黑屏、无声音或频繁重启等问题，维修过程中需遵循系统化的检测流程，结合电路原理与实际经验，才能高效定位故障点并修复，以下从常见故障类型、维修工具与流程、关键电路检测方法及注意事项等方面进行详细阐述。

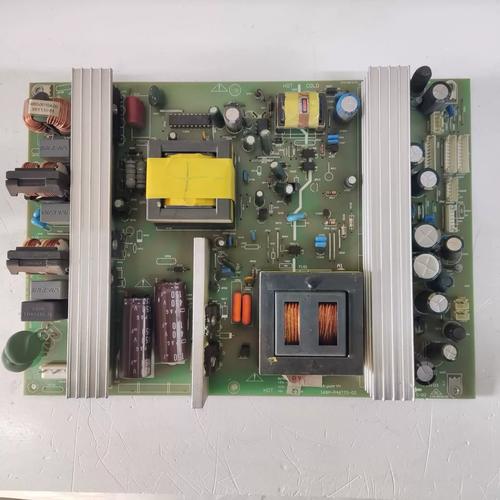

常见故障类型与初步判断
创维液晶电视电源板故障通常表现为以下几种类型,可通过初步观察缩小故障范围：
- 完全无反应：指示灯不亮，遥控器无响应，可能为电源板输入端故障或保险丝熔断。
- 指示灯亮但屏幕无显示：+12V、+5V等输出电压异常，或背光电路未工作。
- 频繁重启：保护电路启动，可能是负载短路或电压波动导致。
- 屏幕有图像但无声音：可能是副电源或音频供电电路故障。

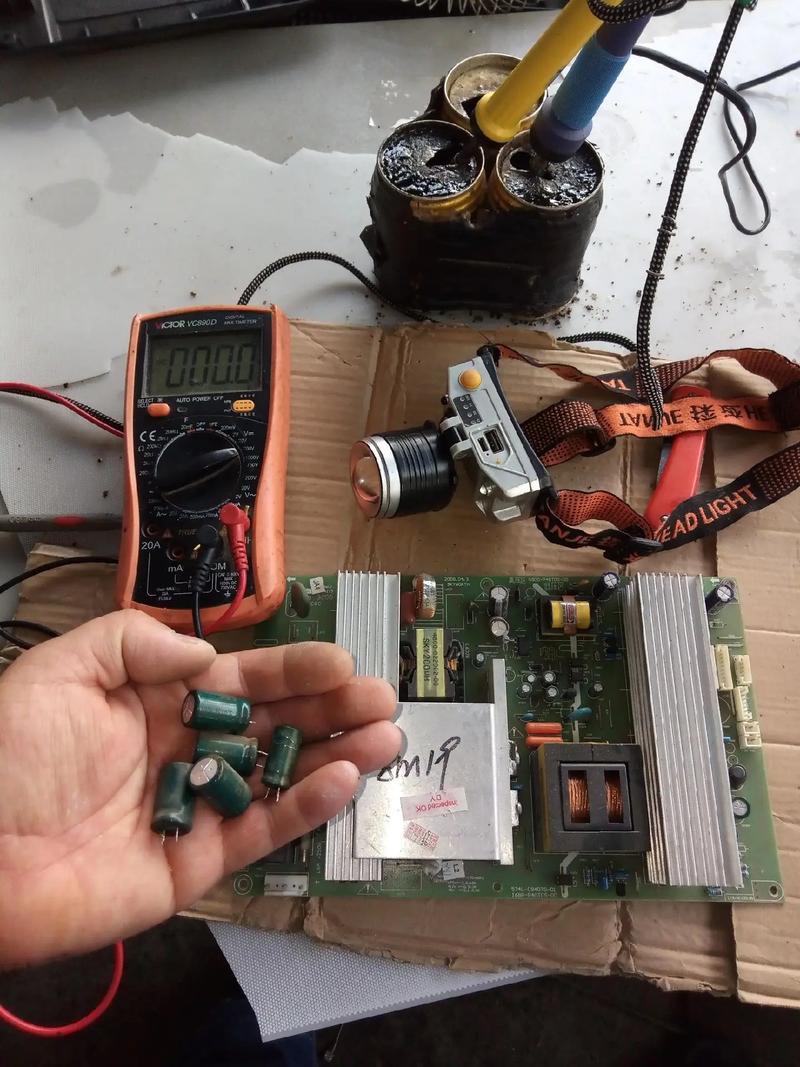

维修工具与准备工作
维修前需准备以下工具,并确保操作安全：
- 万用表：用于测量电压、电阻及通断。
- 示波器：检测开关电源波形，判断振荡电路是否正常。
- 电烙铁与吸锡器：更换元件时使用，建议选用恒温烙铁（300-350℃）。
- 隔离变压器：防止电源板输入端带电，保障人身安全。
- 替换元件：常见易损件如电源IC、电解电容、整流桥等需提前备好。
维修流程与关键检测步骤
安全检测与外观检查
- 断电操作：务必断开电源并等待电容放电，避免触电风险。
- 保险丝检测：用万用表电阻档测量保险丝是否熔断，若熔断，需检查整流桥、滤波电容、开关管等元件是否存在短路。
- 电容鼓包/漏液：观察电解电容外观，异常电容需直接更换，常见于+300V滤波电路或输出端稳压电路。
输入端电路检测
输入端主要包括抗干扰电路、整流滤波电路，需重点检测：
- 抗干扰电路：检查X电容、共模电感是否开路或短路。
- 整流桥：用万用表二极管档测量四个二极管是否正常，正向导通、反向截止为正常。
- 滤波电容：测量+300V电压是否正常，若电压偏低或无电压，需检查整流桥前端的交流输入是否正常。
PWM控制电路检测
PWM控制电路是电源板的核心,负责输出稳定的电压，常见芯片如UC3842、OB2269等，检测要点如下：
- 供电脚电压：如UC3842的7脚启动电压（通常16-18V），若电压异常，检查启动电阻是否变值。
- 反馈脚电压：2脚为反馈电压，正常值约2.5V，若电压过低，可能为光耦或误差放大器故障。
- 输出脚驱动信号：用示波器测量6脚PWM波形，若无波形，多为芯片损坏或外围元件故障。
输出端电压检测
电源板输出多路电压,需逐一测量： | 输出电压 | 对应负载 | 正常值 | 常见故障 | |----------|----------|--------|----------| | +12V | 主板、背光驱动 | 12V±0.5V | 整流二极管击穿、负载短路 | | +5V | 主板控制系统 | 5V±0.2V | 稳压IC损坏、滤波电容失效 | | +24V | 部分型号背光 | 24V±1V | 背光板短路、变压器绕组开路 | | +32V | 待机电路 | 32V±1V | 待机控制电路故障 |
若某路电压无输出,需对应检查整流二极管、滤波电容、稳压IC及负载是否短路。
保护电路检测
电源板通常具备过压、过流、过热保护功能，若保护电路误动作会导致输出电压为零：
- 过压保护：检查稳压反馈电路中的稳压管（如4.7V稳压管）是否击穿。
- 过流保护：测量开关管源极的电流检测电阻是否变值。
- 过热保护：检查热敏电阻是否失效，或散热器是否积灰导致散热不良。
维修注意事项
- 元件代换原则：更换元件需注意参数一致，如电容耐压、容值，二极管最大电流等，避免引发二次故障。
- 焊接工艺：开关管、变压器等大功率元件需焊接牢固，避免虚焊导致发热损坏。
- 电压校准：修复后需用万用表测量各路输出电压，确保在标准范围内，防止损坏负载电路。
- 防静电措施：维修环境需防静电，避免MOS管等静电敏感元件被击穿。
相关问答FAQs
Q1：电源板保险丝熔断后，直接更换是否可以？
A：不可直接更换，保险丝熔断通常由短路引起，需先检测整流桥、滤波电容、开关管等元件是否存在短路，若未排除短路故障直接更换保险丝，可能导致元件进一步损坏，甚至引发火灾，应逐段检测输入端电路，确认无短路后再更换保险丝。
Q2：维修后电源板输出电压偏低，可能的原因是什么？
A：输出电压偏低可能由以下原因导致：① 稳压反馈电路故障，如光耦、误差放大器（如TL431）性能不良；② 输出端滤波电容容量下降，导致滤波效果差；③ 负载过重，如主板或背光板存在短路；④ PWM控制芯片供电不足，如启动电阻阻值变大，需逐一检测反馈回路、负载及供电电路，定位故障点后更换对应元件。
