空调器电脑板维修一本通
空调器电脑板作为空调的"神经中枢"，控制着整机运行逻辑、传感器信号处理、压缩机及风扇驱动等核心功能，其故障率约占空调总故障的40%以上，掌握电脑板维修技术，是空调维修人员必备的核心技能，本文将系统介绍电脑板维修的流程、常见故障诊断方法及典型案例解决方案。

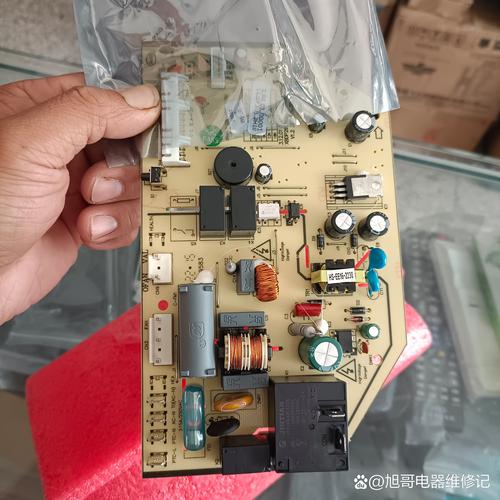

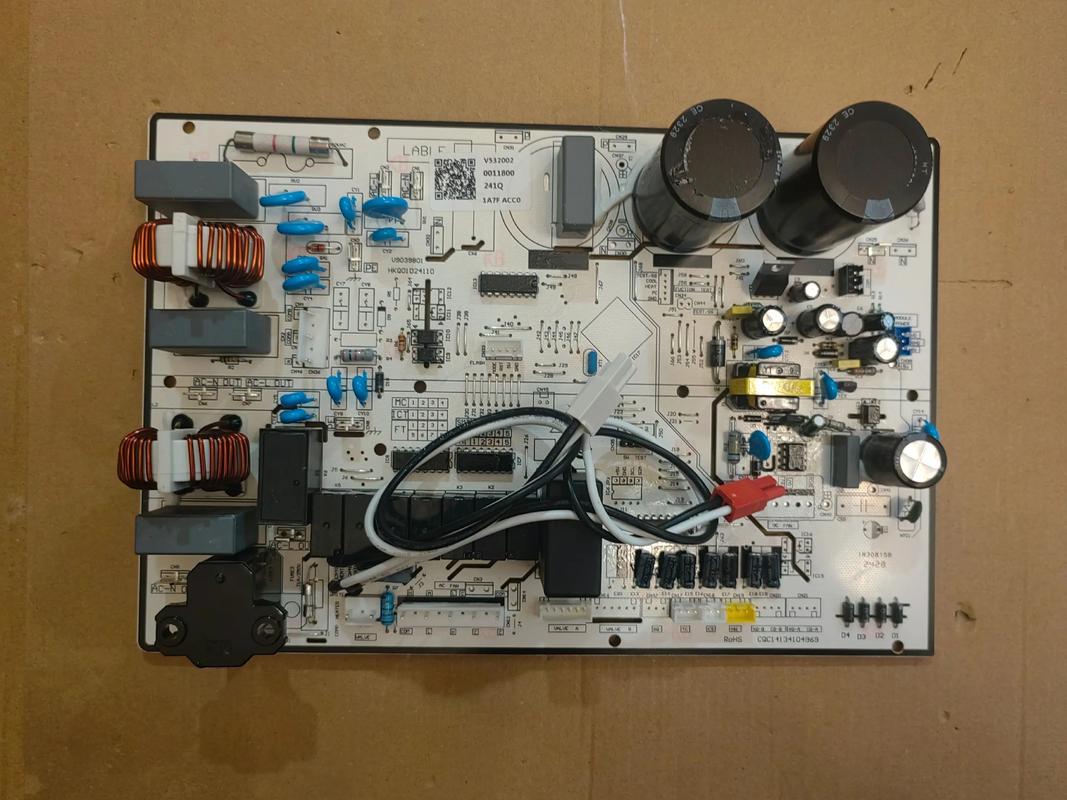

电脑板结构与工作原理 空调电脑板主要由电源模块、微处理器（MCU）、传感器接口、驱动电路、通信电路等部分组成，电源模块负责将220V交流电转换为5V、12V、直流电为各模块供电；MCU作为核心处理器，接收传感器信号并执行控制程序；驱动电路通过继电器、可控硅等元件控制压缩机、风扇电机等负载；通信电路实现内外机数据交换，典型电路架构如下：
| 模块功能 | 核心元件 | 常见故障现象 |
|---|---|---|
| 电源模块 | 整流桥、滤波电容、IC | 无电源输出、电压不稳定 |
| MCU控制模块 | 主芯片、晶振、复位电路 | 死机、程序紊乱、无指令输出 |
| 驱动模块 | 继电器、光耦、可控硅 | 负载不工作、触点粘连 |
| 传感器模块 | 热敏电阻、温度传感器 | 信号漂移、无信号输出 |
维修工具与检测设备 专业维修需配备以下工具：数字万用表（测量电压、电阻、通断）、示波器（检测信号波形）、可调直流稳压电源（模拟供电测试）、电烙铁（拆焊元件）、放大镜（观察虚焊）、编程器（刷写程序），万用表是最基础的工具，用于检测关键电压点：电源输出端应为+5V±0.2V，12V供电端波动不超过±0.5V，传感器电压随温度变化呈线性关系。
故障诊断流程
- 外观检查：观察电路板有无明显烧黑、鼓包元件、虚焊点，重点检查电源模块的电容是否漏液、顶部鼓起。
- 通电测试：先断开负载，接入电源测量输出电压是否正常，若无输出，重点检查整流桥、滤波电容、开关管。
- 信号追踪：用示波器检测MCU关键引脚信号，包括复位信号（低电平复位）、晶振信号（8-12MHz方波）、通信信号（串行数据波形）。
- 替代法：对可疑元件（如晶振、复位IC）进行替换验证，特别是程序存储器（如24C02、24C04）需用编程器检测数据是否丢失。
常见故障案例解析
-
故障现象：空调上电无反应，显示屏不亮 检测步骤：首先测量电源模块输出端电压，若+5V无输出，断开负载后仍无电压，检查保险丝是否熔断，保险丝熔断通常因整流桥击穿或滤波电容短路导致，用万用表二极管档测整流桥正反向电阻，正常时应正向导通（0.5V左右），反向截止（显示OL），若击穿需更换同型号整流桥，同时检查滤波电容是否失效，可用电容表检测容量是否衰减。
-
故障现象：压缩机不启动，但风扇运转正常 诊断要点：此现象说明电源及MCU基本正常，故障集中在压缩机驱动电路，测量压缩机继电器线圈两端电压，若吸合电压正常（12V）但压缩机不工作，可能是触点氧化或粘连，可用万用表电阻档测继电器触点通断，正常时应吸合时导通（<1Ω），释放时断开（>1MΩ），若触点粘连，需更换同型号继电器；若无吸合电压，检查驱动三极管是否击穿，光耦是否损坏。
-
故障现象：空调频繁停机，显示E1故障代码 分析处理：E1通常表示传感器故障，用万用表测量室内环温传感器阻值，在25℃时应约为10kΩ（NTC特性），若阻值偏离过大（如>50kΩ或<5kΩ），需更换传感器，若传感器正常，检查传感器到MCU的线路是否断路或虚焊，可用示波器检测传感器供电电压（通常为+5V）是否稳定。
维修注意事项
- 防静电操作：维修人员需佩戴防静电手环，避免静电击穿MCU等敏感元件。
- 电源安全：测试时需隔离220V市电，使用隔离变压器防止触电。
- 焊接技巧：更换元件时，电烙铁温度控制在350℃以内，焊接时间不超过3秒，避免铜箔脱落。
- 程序备份：更换存储器芯片前，需用编程器备份原程序，避免程序丢失导致整机瘫痪。
相关问答FAQs
Q1：维修时发现电脑板有多个电容鼓包，是否需要全部更换？ A1：建议优先更换电源模块主滤波电容（通常为2200-4700μF/400V）及MCU供电滤波电容（100μF/16V），鼓包电容容量已严重衰减，会导致电压纹波增大，引发MCU复位或死机，其他外观正常的电容可暂不更换，但需测试容量是否达标，若鼓包电容集中在某一区域，需检查对应电路是否存在过流问题。
Q2：更换MCU芯片后空调仍不工作，可能的原因有哪些？ A2：可能原因包括：①程序未正确写入，需用编程器重新烧录对应型号程序；②晶振电路故障，检查晶振是否起振（用示波器测量波形）；③复位电路异常，测量复位引脚电压应为低电平复位；④供电电压不足，检测MCU电源引脚电压是否稳定在5V±0.2V，需检查MCU周边元件如上拉电阻、去耦电容是否损坏，确保外围电路正常。
