维修线性可调电源菊水diy

第一部分:安全第一!

在开始任何维修工作之前,请务必将安全放在首位,线性电源内部存在高压,即使是断电后,大容量滤波电容中仍然储存着足以致命的电荷。

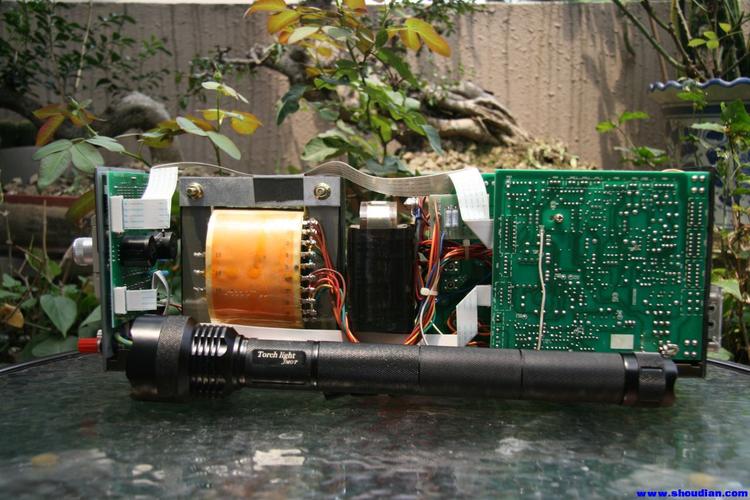

维修线性可调电源菊水diy-图1
(图片来源网络,侵删)
  1. 断电并放电:

    • 拔掉电源线。
    • 找到输入端的大容量滤波电容(通常是体积最大的圆柱形或方形电容)。
    • 使用一个大功率电阻(1kΩ, 5W)的两个引脚去接触电容的两个引脚,进行放电,听到“啪”的一声或看到火花是正常的,重复几次,确保电容完全放电。
    • 严禁使用螺丝刀等金属工具直接短接电容引脚,这会产生巨大火花,损坏电容甚至造成人身伤害。
  2. 隔离电源:

    使用隔离变压器(1:1)为待修电源供电,这可以将待修电源的“热地”(与市火线相连的电路部分)与“大地”隔离,防止在测量时因意外导致仪器或人身带电。

  3. 使用绝缘工具:

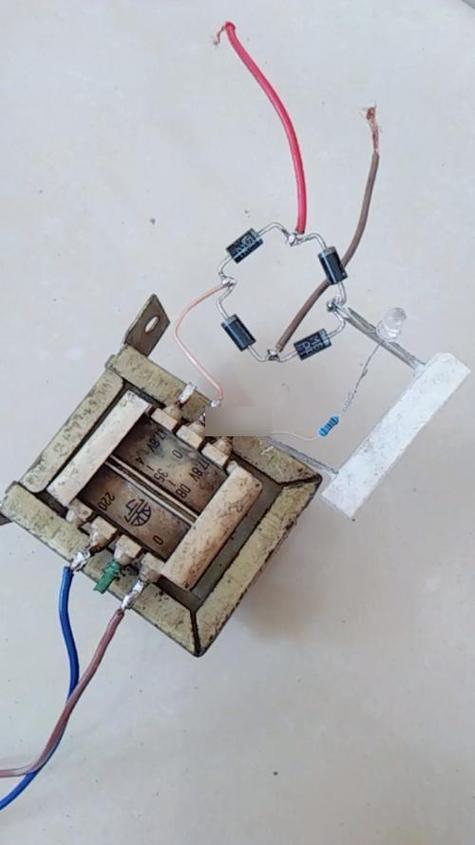

    维修线性可调电源菊水diy-图2
    (图片来源网络,侵删)
    • 使用带绝缘手柄的螺丝刀和镊子。
    • 保持工作区域干燥、整洁。

第二部分:了解基本工作原理

菊水线性电源的核心结构与其他线性电源类似,主要分为几个部分:

  1. 输入与整流滤波: 将220V交流电转换为高压直流电。
  2. 调整/线性稳压电路: 这是核心部分,通常由一个误差放大器(如运放)和一个调整管(一个大功率三极管或达林顿管/MOSFET)组成,它通过比较输出电压与设定的参考电压,动态调整调整管的导通程度,从而稳定输出。
  3. 电压/电流取样电路: 从输出端分压取样电压,并在输出回路中串联一个电流检测电阻 来取样电流。
  4. 控制与显示电路: 包含电压/电流设定电位器、基准电压源(如精密稳压管或IC)、以及驱动电压表和电流表的电路。
  5. 保护电路: 可能包含过流保护、过压保护等。

菊水特点:

  • 做工扎实: 通常使用高质量的元器件、大面积的散热器和坚固的机箱。
  • 电路设计经典: 很多经典型号(如PAB系列)采用分立元件或早期运放构成,电路清晰,便于理解。
  • 散热系统优秀: 调整管通常直接安装在巨大的散热器上,这是最容易出问题的地方之一。

第三部分:故障诊断与维修流程(从简到繁)

初步观察与问诊

  1. 现象描述: 电源完全没反应?还是电压/电流显示异常?或者输出电压不稳、有纹波?
  2. 闻: 是否有焦糊味?这是寻找烧毁元件最快的方法。
  3. 看:
    • 保险丝: 检查输入端的保险丝是否熔断,如果熔断,千万不要直接更换新的就通电! 必须先找出导致保险丝熔断的故障点(如整流桥击穿、大电容短路、调整管击穿等)。
    • 元器件: 观察电路板上的元器件是否有明显烧毁、炸裂、鼓包或变色的痕迹,特别是大功率元件(调整管、整流桥、大电阻)。
    • 虚焊/脱焊: 轻轻晃动元器件,看是否有引脚虚焊,大电流通过的地方是虚焊高发区。

不通电测量(电阻档)

使用万用表的电阻档(二极管档更佳),在断电且电容已放电的情况下进行测量。

  1. 测量输入端:

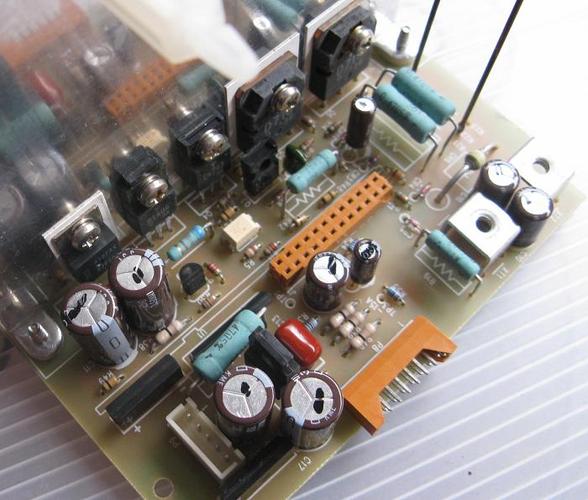

    维修线性可调电源菊水diy-图3
    (图片来源网络,侵删)
    • 将表笔接在电源输入的L和N端(火线和零线),正常情况下应有一定的阻值(由限流电阻和整流桥的半臂正向电阻决定),如果阻值接近于0,说明存在严重短路。
    • 重点排查:
      • 整流桥: 分别测量四个二极管,应有单向导通特性。
      • 输入滤波电容: 检查是否已击穿短路。
      • NTC热敏电阻(如果有的话): 检查是否正常。
  2. 测量功率地与输出端:

    将表笔接在散热器(通常与功率地相连)和输出正极(V+)之间,如果阻值很小,说明调整管可能已击穿短路,这是最常见的故障之一。

通电测量(需极其小心!)

如果初步测量没有发现明显的短路,并且你已做好安全措施(如使用隔离变压器),可以通电进行低压测量。

  1. 测量关键电压点:

    • 整流滤波后电压: 测量大电容两端的直流电压,对于220V输入,空载时应约为 220V * √2 ≈ 310V,如果此电压为0,说明前端电路有问题,如果电压异常偏低,可能是整流桥有二极管开路或电容失效。
    • 基准电压: 找到提供稳定参考电压的电路(例如一个TL431或一个稳压二极管如6.2V、2.5V),这个电压是整个稳压系统的“心脏”,必须稳定准确,如果这里电压不准,输出电压必然不准。
    • 调整管各极电压:
      • 对于NPN调整管(如2N3055等): 测量C极(集电极,接高压)、B极(基极)、E极(发射极,接输出)的电压,正常工作时,C极电压最高,B极次之,E极最低,且Vce > Vbe。
      • 对于调整管(如达林顿管或MOSFET): 类似地,测量栅极、漏极、源极的电压。
      • 如果调整管C极有电压,但E极无电压或电压很低,且基极没有驱动信号,则问题可能在前级控制电路。
      • 如果调整管Vce(Vds)极小(接近0V),但输出电压很低,说明调整管可能处于深度饱和或已击穿。
  2. 动态测试(针对输出不准):

    • 电压不准:
      • 缓慢旋转“电压调节”旋钮,用万用表监测输出电压,同时测量取样电阻基准电压的变化。
      • 如果基准电压恒定,但取样电压不随旋钮变化,可能是调节电位器损坏或接触不良。
      • 如果基准电压本身就在波动,则需检查基准电压源电路(如TL431及其外围电路)。
    • 电流不准/无恒流:
      • 短路输出正负极(通过一个假负载,如一个大功率灯泡或水泥电阻),缓慢旋转“电流调节”旋钮,观察电流读数和实际电流。
      • 重点检查电流检测电阻,这个电阻很小(如0.1Ω, 0.5Ω),但很容易因过流而烧断或阻值变大,用万用表精确测量其阻值。

分段隔离与替换法

  1. 信号追踪法: 从误差放大器的输入端(基准电压和取样电压输入点)开始,用示波器或万用表逐级向后追踪信号,看信号在哪个环节消失了或失真了。
  2. 元件替换法:
    • 怀疑电容失效: 用一个好容量的电容并联上去测试。
    • 怀疑运放损坏: 如果电路中使用了集成运放(如LM741, LM358等),可以尝试更换一个。
    • 怀疑调整管损坏: 这是最常见的更换对象,更换时注意:
      • 型号可以替换,但必须保证耐压、电流和放大倍数足够。
      • 务必重新涂抹导热硅脂,并确保安装牢固,保证散热良好。
      • 检查其基极驱动电阻是否开路,这也是导致调整管不工作的常见原因。

第四部分:菊水电源常见故障点总结

  1. 调整管击穿/烧毁: 由于长时间过载、散热不良或驱动电路故障导致,这是“头号杀手”。
  2. 保险丝熔断: 通常是调整管或整流桥短路引起的后果。
  3. **电流检测电阻烧
