exfo otdr维修涉及多个技术层面，从故障诊断到部件更换再到校准测试，需要专业工具和系统化流程，作为光网络测试领域的核心设备，OTDR（光时域反射仪）的性能直接影响光纤链路测试的准确性，而exfo品牌设备以其高精度和复杂结构著称，维修时需兼顾硬件拆解、软件调试和光学校准，以下从常见故障类型、维修流程、关键工具及注意事项等方面展开详细说明。
常见故障类型及初步判断
exfo otdr故障通常可分为硬件故障、软件故障及光学性能异常三大类,具体表现及初步排查方法如下：
| 故障类型 | 典型现象 | 初步排查步骤 |
|---|---|---|
| 硬件故障 | 设备无法开机、接口物理损坏、风扇异响 | 检查电源适配器及电池电压；2. 目视检查接口是否有变形或异物；3. 听风扇运行是否正常 |
| 软件故障 | 系统死机、测试数据异常、固件报错 | 重启设备；2. 检查固件版本是否需更新；3. 恢复出厂设置（需备份配置） |
| 光学性能异常 | 动态范围不足、盲区过大、曲线噪声高 | 清洁光纤接口及适配器；2. 更换测试尾纤；3. 使用参考光板校准 |
若设备开机后无显示，需首先排除电源问题，测量输入电压是否为标称值（如12V或24V）；若显示电压正常但设备无反应，则可能为主板电源模块故障，需进一步拆解检测保险管、电容等元件，对于光学性能问题，清洁接口后若仍无法改善，需检查激光器模块是否老化,可通过替换法用已知正常的激光器模块测试。
详细维修流程
故障诊断与定位
维修前需通过用户反馈和自检功能缩小故障范围，exfo设备通常内置自检程序，可通过特定按键组合（如同时按住“Power”和“Menu”键）进入诊断模式，查看错误代码，代码“E-07”可能表示激光器驱动电路故障，代码“E-12”则与内存模块相关，对于无法自检的设备，需分段排查：先检查电源板输出电压是否稳定，再测试主板信号是否正常，最后验证光学模块的激光功率（正常范围通常为-10dBm至0dBm，具体值参考设备手册）。
硬件部件更换
exfo otdr的硬件模块化设计便于部件更换，常见需更换的部件包括激光器模块、光电检测模块、主板及显示屏，以激光器模块更换为例：首先关闭设备并断开电源，拆除外壳螺丝（注意部分型号有隐藏螺丝），断开激光器与主板的排线，使用防静电镊子取出旧模块，安装新模块时需确保光纤接口对准卡槽，避免污染光学面，更换主板时需特别注意接口排线的方向，反插可能导致主板短路，对于风扇异响问题，通常只需清理灰尘或更换含油轴承,若轴承损坏则需整体更换风扇组件。
光学校准与测试
硬件维修后必须进行光学校准，否则测试数据将失去参考价值，校准需使用exfo原厂校准套件，包括标准光板、参考光纤及功率计，步骤如下：① 将OTDR设置为校准模式，输入设备序列号；② 连接标准光板至测试端口，启动校准程序；③ 系统会自动检测激光功率、反射系数及动态范围等参数，若偏差超出允许范围（如动态范围误差＞0.5dB），需调整激光器驱动电流或检测模块增益电位器，校准完成后，需使用已知参数的光纤（如0.1dB/km损耗的G.652光纤）进行验证,确保测试曲线与标准值一致。
软件修复与固件更新
软件故障多由固件损坏或病毒感染导致，修复方法包括：① 通过USB接口连接电脑，使用exfo官方工具刷写固件（需确保固件版本与设备型号匹配）；② 若无法识别设备，需进入Bootloader模式（通过特定按键组合强制启动），再重新烧录固件；③ 对于配置文件丢失问题，可从备份恢复或重新初始化设备，固件更新后需进行功能测试，特别是测试算法模块,避免因版本兼容性问题导致数据计算错误。
维修注意事项
- 防静电措施：exfo otdr内部电路板对静电敏感，维修时需佩戴防静电手环，工作台铺设防静电垫，避免人体静电击穿元件。
- 光学元件保护：激光器模块和APD（雪崩光电二极管）等光学元件严禁直视发射口，防止激光损伤眼睛；清洁时需使用无水乙醇和专用镜头纸，避免划伤镜片。
- 工具规范：优先使用exfo原厂螺丝刀和扭矩扳手，避免因工具规格不符导致外壳滑丝或接口损坏。
- 校准资质：光学校准需由经过exfo认证的工程师操作，非专业校准可能导致设备性能永久下降,且校准证书需加盖实验室公章才具效力。
相关问答FAQs
问题1：exfo otdr维修后如何判断光学性能是否恢复正常？

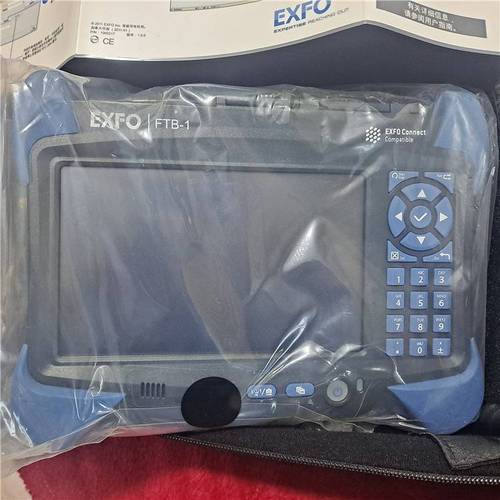

解答：可通过以下三步验证：① 使用标准参考光纤（如1550nm波长损耗0.1dB/km）进行测试，检查OTDR曲线的平滑度和事件点分辨率；② 测量动态范围，与设备标称值对比（如EXFO FTB-1系列标称动态范围≥45dB），误差需≤0.8dB；③ 检测盲区参数，若事件盲区＞标称值20%（如标称事件盲区为3m，实测＞3.6m），需重新校准激光器模块，建议使用第三方参考OTDR进行交叉测试,确保数据一致性。
问题2：exfo otdr维修后出现“光路未连接”报警，如何处理？
解答：该报警通常由光路接触不良或光功率异常导致，排查步骤如下：① 清洁设备端口和测试尾纤的APC/UPC接口，确保无灰尘或划痕；② 检查尾纤类型是否匹配（如设备支持SM光纤，误用MM光纤会报警）；③ 若清洁后仍报警，需用光功率计测量端口输出功率，正常范围应为-10dBm至-5dBm，若功率过低（如＜-15dBm），可能是激光器模块老化或驱动电路故障，需进一步检测激光器电流或更换模块；④ 若功率正常但持续报警，可能是光电检测模块灵敏度下降,需校准或更换APD组件。
