康佳液晶电视电源板维修是一项需要专业知识和实践经验的技术工作，其中951系列电源板在康佳部分机型中较为常见，其故障现象多样，涉及电路复杂，维修时需系统排查、精准定位，以下从电源板基本结构、常见故障现象、核心电路检修流程、维修注意事项及代换技巧等方面展开详细说明,帮助维修人员快速掌握维修要点。

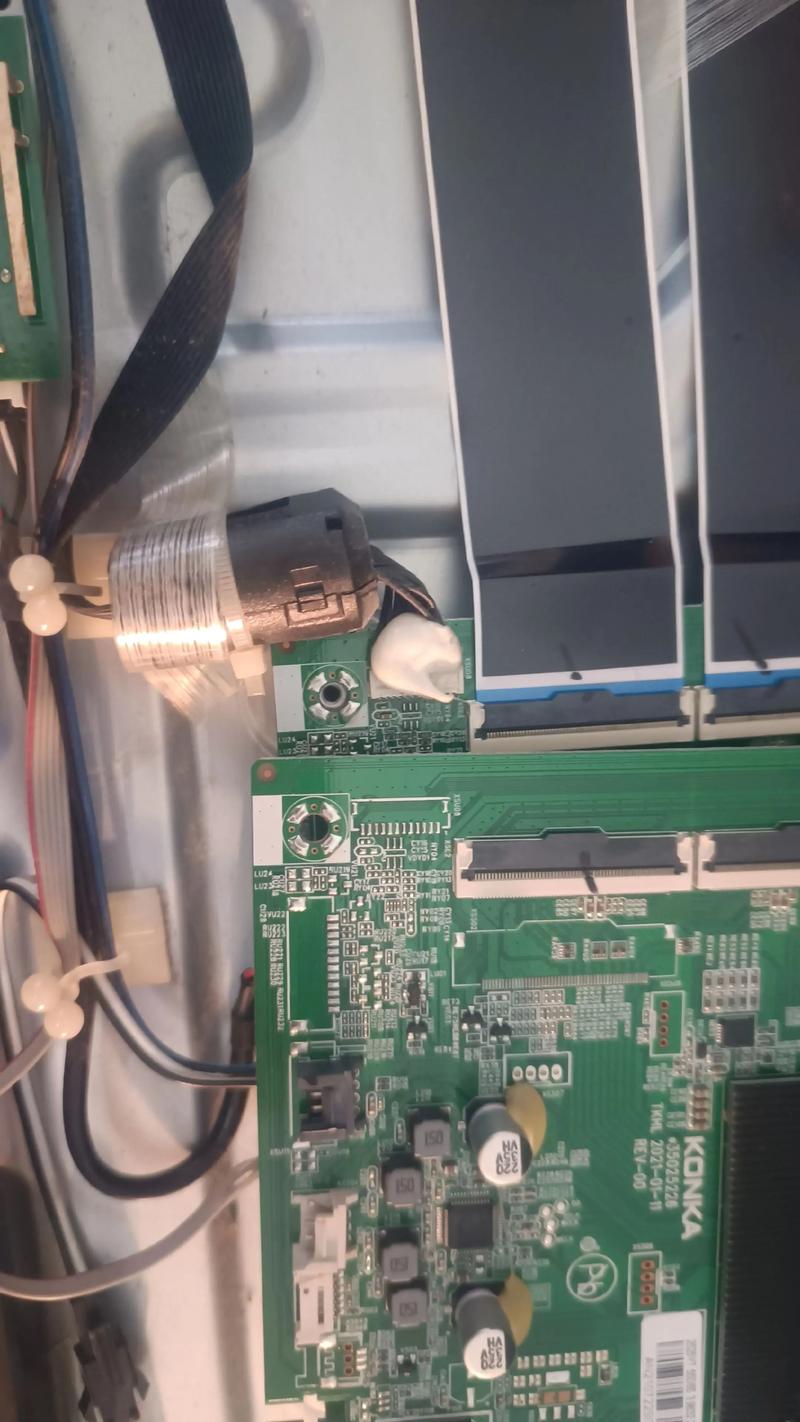

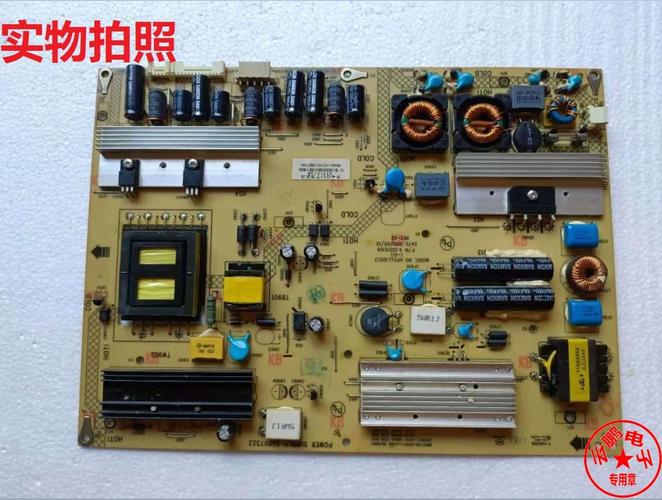

康佳951电源板基本结构与功能
康佳951电源板主要由交流输入滤波、PFC（功率因数校正）电路、主电源DC-DC变换电路、待机电源电路、保护电路及输出接口等部分组成，各部分功能如下：
| 模块 | 核心元件 | 功能 |
|---|---|---|
| 交流输入滤波电路 | 压敏电阻、保险管、共模电感、X电容、Y电容 | 滤除电网干扰，防止外部浪涌损坏电路，抑制自身对电网的污染。 |
| PFC电路 | PFC控制器（如ICE2HS01）、MOS管、PFC电感、大电解电容 | 提升功率因数，将整流后的脉动直流电转换为稳定的380V高压，减少谐波失真。 |
| 主电源电路 | 主电源PWM控制器（如SG6841）、变压器、光耦、整流桥 | 将380V电压转换为12V/24V（视机型）为主板供电，部分机型同时提供5V电压。 |
| 待机电源电路 | 待机芯片（如VIPer12A）、小型变压器、稳压管 | 为主控制系统提供5V或3.3V待机电压，支持遥控开机、指示灯亮起等基本功能。 |
| 保护电路 | 电压比较器、光耦、可控硅 | 监测各路输出电压、电流及芯片温度，异常时触发保护（如过压、过流、过热保护）。 |
常见故障现象与排查思路
完全无反应，指示灯不亮
故障原因：通常为交流输入回路或待机电源故障。
排查步骤：
- 目测检查：观察保险管是否熔断，若保险管发黑或熔断，说明后级存在严重短路（如PFC MOS管击穿、主电源开关管短路、整流桥损坏）；若保险管完好，则检查交流输入滤波电路的压敏电阻、共模电感是否开路。
- 待机电源检测：通电测量待机芯片（如VIPer12A）的VCC电压（通常为15-18V），若无电压，检查变压器初级绕组是否开路、次级整流二极管是否击穿；若有电压但无5V输出，检查次级滤波电容或稳压电路（如TL431光耦反馈回路）。
指示灯亮，但无法开机
故障原因：主电源未工作或保护电路误触发。
排查步骤：
- 测量主电源输出：开机瞬间用万用表测量主电源输出端（如12V/24V）电压，若电压为0或偏低，检查主电源PWM控制器（如SG6841）的供电脚（VCC）是否正常（通常为12-20V），若无供电，检查PFC电路输出电压（应为380V左右）及主电源变压器初级绕组是否开路。
- 检查保护电路：若主电源输出电压瞬间跳变后归零，可能是保护电路动作，逐一断开过压、过流保护检测点（如光耦、可控硅），观察是否恢复正常，定位保护触发源（如输出电压过高导致过压保护，或负载短路导致过流保护）。
屏幕闪灭或图像异常
故障原因：电源输出电压不稳定或PFC电路工作异常。
排查步骤：
- 测量输出电压纹波：用示波器观察主电源输出端纹波，若纹波过大（超过100mV），检查滤波电容是否老化、失效或容量不足。
- PFC电路检测：测量PFC输出电压，若电压低于380V（如300V左右），说明PFC电路未工作，检查PFC控制器驱动信号（用示波器观察G极波形）、MOS管是否开路、PFC电感是否短路。
核心电路检修流程
PFC电路检修
PFC电路故障会导致主电源供电不足，引发图像闪烁、无光栅等问题。
- 关键点测量：
- 整流桥输出电压：正常为220V脉动直流（未启动PFC时），启动后应为380V稳定直流。
- PFC控制器（如ICE2HS01）脚：测量VCC电压（通常为18V），若无电压，检查供电电阻或二极管是否开路；脚（G极驱动波形）应为方波，频率约50kHz，若无波形，检查控制器是否损坏。
- 常见元件故障：MOS管击穿（多为短路）、PFC电感引脚虚焊、滤波电容鼓包或失容。
主电源DC-DC变换电路检修
主电源故障会导致无图像、无声音或输出电压异常。
- 关键点测量：
- PWM控制器（如SG6841）脚（VCC）：开机瞬间应有12-20V电压，若无，检查变压器辅助绕组整流二极管是否开路。
- 变压器次级整流电路：测量输出端电压（如12V），若电压偏低，检查整流二极管正向压降是否过大（肖特基二极管常见故障）或滤波电容是否失效。
- 反馈回路：测量光耦（如PC817）脚电压，正常应为0.7V左右，若电压异常，检查稳压管（如TL431）是否损坏或分压电阻是否变值。
保护电路检修
保护电路误动作会导致反复开机或无输出，需区分是真实故障还是保护电路自身问题。
- 过压保护（OVP）：测量输出电压是否超过设定值（如12V输出超过15V），若电压正常，检查比较器（如LM393）或稳压管是否漏电。
- 过流保护（OCP）：断开负载（如拔掉主板连接线），测量空载电压是否正常，若电压恢复正常，说明负载短路；若仍无电压，检查电流检测电阻是否变值或PWM控制器保护脚是否异常。
维修注意事项
- 安全防护：电源板涉及高压（380V及220V），维修前务必断电，并在滤波电容两端并联大功率电阻放电，避免触电或电容残留电压损坏元件。
- 元件代换：代换元件需注意参数匹配，如MOS管的耐压（VDS≥600V）、电流（ID≥10A），电解电容的耐压、容量及温度系数（105℃以上），PWM控制器需确认型号兼容（如VIPer12A可代换VIPer22A）。
- 焊接工艺：电源板元件密集，焊接时避免虚焊、短路，特别是贴片元件（如PWM控制器、光耦），建议使用恒温烙铁，温度控制在350℃以内，焊接时间不超过3秒。
- 负载测试：维修完成后，需连接假负载（如汽车灯泡或电子负载）进行测试，确认输出电压稳定后再连接主板，避免因负载短路导致二次损坏。
代换技巧与经验总结
- 通用电源板代换：若951电源板无法修复，可选用通用康佳电源板，需确认输出电压（如12V/24V）、接口定义及尺寸兼容，代换时需将原板反馈回路参数（如分压电阻）调整至新板，确保输出电压稳定。
- PFC电路修复：PFC MOS管击穿时，需同时检查驱动电阻、栅极电阻是否烧毁，避免更换后再次击穿；PFC电感短路时，需测量其直流电阻（通常为几毫欧），若为无穷大或阻值过大，需更换或重绕。
相关问答FAQs
Q1：康佳951电源板保险管熔断，但更换后再次熔断，如何处理？
A：保险管反复熔断说明后级存在严重短路，首先断开PFC电路和主电源负载，分别测量PFC MOS管、主电源开关管、整流桥是否击穿（用万用表二极管档测量C-E极或正反向电阻），若PFC MOS管击穿，需检查PFC控制器驱动信号是否正常，避免驱动电路故障导致MOS管再次损坏；若整流桥击穿，需检查交流输入滤波电路的压敏电阻是否失效（压敏电阻短路时会导致整流桥过流）。
Q2：维修后待机电压正常（5V），但开机后主电源无输出，如何排查？
A：首先测量PFC电路输出电压，应为380V左右，若为220V，说明PFC电路未工作，检查PFC控制器供电及驱动信号；若PFC电压正常，测量主电源PWM控制器（如SG6841）的VCC电压，开机瞬间应有12-20V，若无电压，检查变压器辅助绕组整流二极管或供电电阻；若有VCC电压但无输出，检查反馈回路（光耦、TL431）是否正常，或PWM控制器是否损坏（如内部振荡电路失效）。
