第一步：故障现象确认与代码解读
请确认变频器面板上显示的具体故障代码，虽然“电压高”是一个通用说法，但不同代码指向的原因可能略有不同，常见的“电压高”相关代码包括：

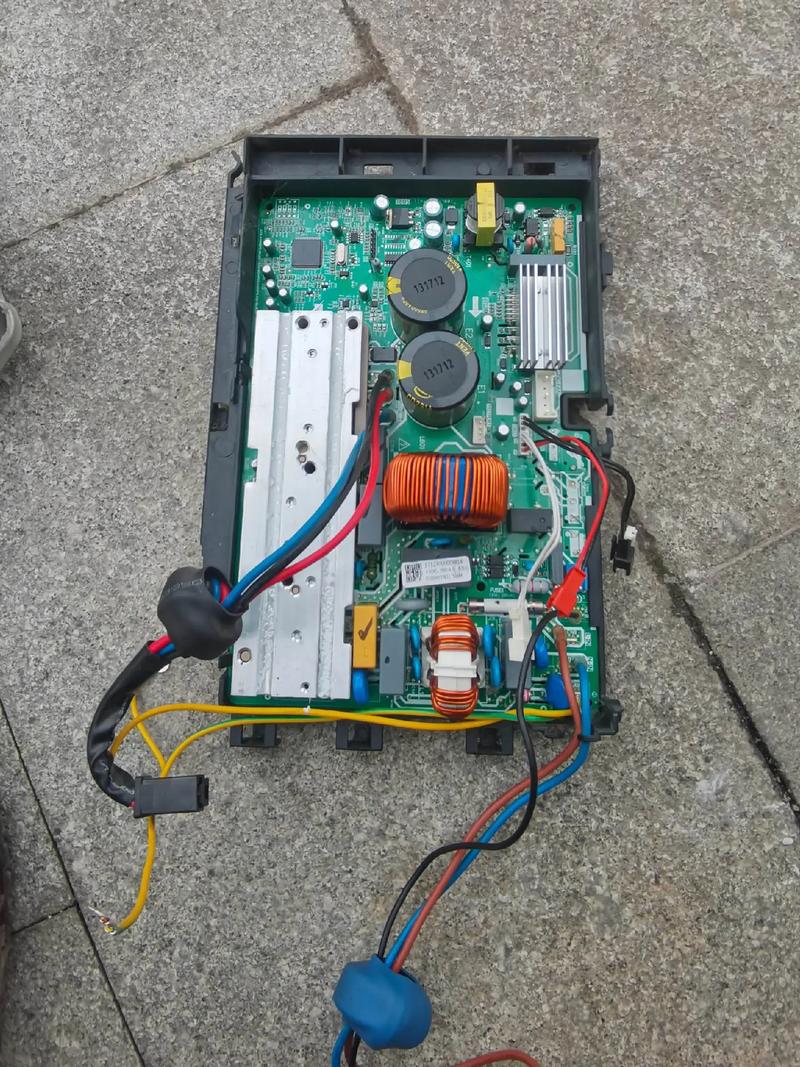

（图片来源网络，侵删）
- F0002: 过电压（减速时）
- F0003: 过电压（恒速时）
- F0004: 欠电压（与电压高相对,但逻辑判断类似）
- F0005: DC 链路过电压
核心含义： 变频器内部的直流母线电压（通常在 540V-800V 之间，取决于输入电压）超过了其内部设定的极限值（800V）,触发了保护停机。
第二步：分析故障原因（由简到繁）
“电压高”的根本原因可以分为三大类：电网问题、制动问题、和变频器自身问题。
A. 电网侧问题（最常见）
这是导致“电压高”故障的首要原因，尤其是在减速或停机时发生。
-
电网电压过高：

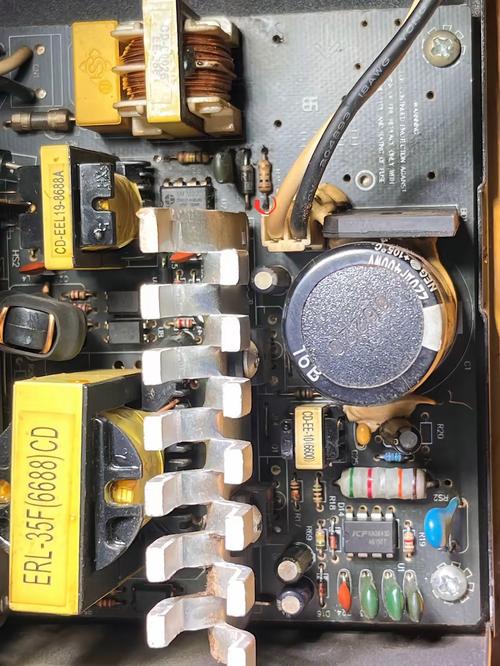

（图片来源网络，侵删）- 原因： 工厂或区域电网电压本身不稳定，超过了变频器允许的上限（400V 系统长期高于 440V）。
- 判断： 使用万用表测量变频器输入端子（R, S, T）的线间电压，在正常运行时和故障发生时分别测量,看是否持续偏高。
-
减速时间过短（减速时过电压 F0002）：
- 原因： 这是最常见的原因，当电机在高速运行时，如果减速时间设置得太短，电机的惯性会使它继续作为发电机运行，将巨大的能量回馈到变频器的直流母线上，导致电压急剧升高，变频器来不及通过制动单元消耗这些能量，从而报“电压高”故障。
- 判断： 故障是否总发生在减速或停机过程中？如果是，这个原因的可能性超过 90%。
-
负载惯性过大：
- 原因： 驱动的设备（如风机、大惯性的飞轮、输送带上的重物）转动惯量很大，在减速时，这些惯性会持续发电，回馈能量,导致母线电压升高。
- 判断： 了解所驱动设备的机械特性,是否属于大惯性负载。
B. 制动单元/制动电阻问题（针对有外接制动单元的型号）
如果变频器配备了外接的制动单元和电阻,它们是消耗再生能量的关键。
-
制动电阻损坏或接线错误：
- 原因： 制动电阻因过热而烧断（开路），或者其接线端子松动、脱落，这样，电机回馈的能量无处释放，全部堆积在直流母线上,导致电压飙升。
- 判断：
- 目视检查： 检查制动电阻有无烧焦、开裂的痕迹。
- 测量： 在断电情况下，用万用表电阻档测量制动电阻的阻值，是否与标称值相符，如果阻值无穷大,则已烧毁。
-
制动参数设置错误：
- 原因：
- 制动单元未使能： 在参数中，制动功能的启用可能被设置为“禁用”。
- 制动转矩不足： 制动转矩（或称“直流母线电压限制”）的值设置得太低，当母线电压还没达到这个阈值时，制动单元就应该启动,但参数设置不当导致其反应迟钝。
- 判断： 检查相关参数，如
bFr（制动功能）、LSP（直流母线电压限制阈值）、LdL（直流母线电压滞环）等。
- 原因：
C. 变频器自身硬件问题（相对较少见）
如果排除了以上所有外部原因,才需要考虑变频器内部。
-
输入侧缺相：
- 原因： 变频器输入端的熔断器有一相熔断，或者进线电缆有一相松动/断开，这会导致整流桥工作在不正常状态，可能导致直流母线电压产生异常的脉动和峰值,触发过压保护。
- 判断： 在变频器通电但未运行时，测量输入三相电压是否平衡，运行时,观察电流是否平衡。
-
电压检测电路故障：
- 原因： 用于检测直流母线电压的电压传感器或其相关的分压电阻、运放电路出现故障，导致检测到的电压信号偏高，误报“电压高”。
- 判断： 这属于硬件级故障，需要较高的维修技巧，通常需要测量电压传感器的输出信号是否与实际母线电压成比例关系,或检查分压电阻的阻值是否正常。
-
主控板（CPU板）故障：
- 原因： 主控板上的 MCU 或其他元器件损坏，导致逻辑判断错误,错误地触发保护。
- 判断： 这是最坏的情况,通常需要更换主控板。
第三步：维修步骤与解决方案
请按照以下顺序进行排查，遵循“先软件后硬件，先外部后内部”的原则。
步骤 1：参数检查与调整（软件层面，成本最低）
-
延长减速时间：
- 操作： 进入参数设置，找到减速时间参数（通常是
ACC/tAcc加速时间，DEC/tDec减速时间）。 - 方法： 将
DEC（减速时间）的值适当调大，从 10 秒调到 20 秒甚至更长，这是解决减速时过压最直接、最常用的方法。 - 注意： 过长的减速时间可能会导致电机在停机前因惯性而滑行过远,需根据工艺要求权衡。
- 操作： 进入参数设置，找到减速时间参数（通常是
-
启用并优化制动功能：
- 检查使能： 确认制动功能参数（如
bFr）已设置为“使能”。 - 调整阈值： 检查直流母线电压限制参数（如
LSP），适当调低该值，让制动单元在电压较低时就启动,提前消耗能量。
- 检查使能： 确认制动功能参数（如
-
检查电机参数：
- 核对： 进入电机参数设置，核对电机的额定功率、额定电流、额定频率等是否与电机铭牌上的实际值完全一致,错误的电机参数会影响变频器的控制逻辑。
步骤 2：外部检查与测量（硬件层面，成本较低）
-
测量输入电压：
- 操作： 在变频器运行和故障发生时，用高精度万用表测量 R-S, S-T, T-R 之间的线电压。
- 目标： 确认电网电压是否在正常范围内（380V±10%）。
-
检查制动电阻：
- 目视： 检查电阻外观有无异常。
- 测量： 断开电源，拆下制动电阻的连接线，用万用表测量其冷态电阻值，并与铭牌标称值对比，误差应在 ±5% 以内。
-
检查接线：
- 操作： 检查所有主回路和控制回路的接线端子，特别是 R, S, T 输入端，以及 U, V, W 输出端，确保连接牢固、无松动、无氧化。
步骤 3：内部检查与高级诊断（硬件层面，需谨慎）
⚠️ 警告： 此步骤涉及高压操作，必须由专业人员进行，并确保断电、放电后进行！直流母线电容器在断电后仍可能储存致命高压！
-
检查直流母线电压：
- 操作： 在断电并充分放电后，找到变频器内部的直流母线正端（通常标有 或
P+）和负端（通常标有 或N）,用万用表的直流电压档测量这两个端子之间的电压。 - 目标： 在未通电时，电压应为 0V，在通电但未驱动时，电压应约为输入交流电压的 1.414 倍（380V 输入时，约为 537V），如果此电压本身异常偏高,则可能是整流桥或电压检测电路问题。
- 操作： 在断电并充分放电后，找到变频器内部的直流母线正端（通常标有 或
-
检查电压检测电路：
