电源板概述
长虹SF2515A的电源电路采用了自激式并联开关电源，其主要功能是将220V交流市电转换成电视机所需的各种直流电压,主要包括：

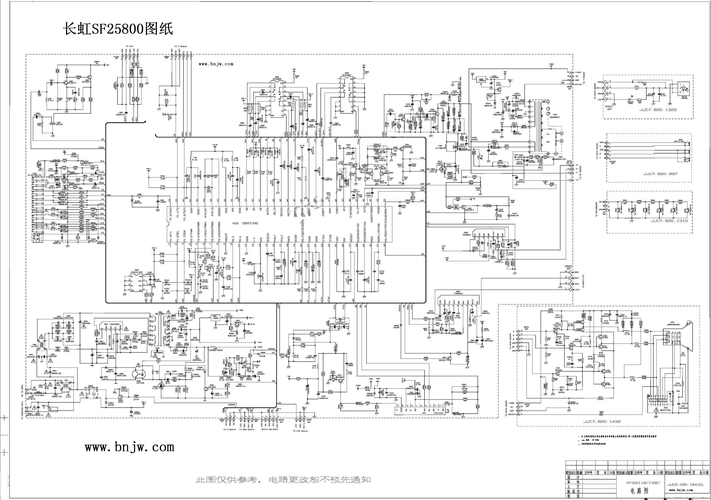

（图片来源网络，侵删）
- +B (约130V)：主电压，供给行扫描输出级（行管、行输出变压器等）。
- +12V：供给伴音功放、小信号处理电路等。
- +25V / +22V：供给场扫描输出级。
- +8V：供给遥控系统微处理器等。
工作原理简述
- 市电输入与整流滤波：220V交流电通过保险丝、电源开关、互感滤波器，经桥式整流和C807滤波,变成约300V的脉动直流电压。
- 启动与振荡：300V电压一路通过启动电阻（如R803、R804）给开关管Q801的基极提供一个微弱的启动电流，使Q801开始导通，Q801导通后，其集电极电流流过开关变压器T801的初级绕组，在反馈绕组上感应出正电压，该电压通过正反馈电容C813、电阻R808进一步加速Q801的导通,使其迅速进入饱和状态。
- 脉冲宽度调制：当Q801饱和后，其集电极电流线性增加，电流在采样电阻R812上产生的电压降增大，这个电压降通过R811送到比较放大器（Q802、Q803）的基极，由行输出变压器送来的行逆程脉冲（FBT-1）也通过R810送到Q802的基极，作为同步信号,使开关频率与行频同步。
- 稳压过程：当输出电压升高时，光电耦合器IC801（PC817）的发光二极管电流增大，其光敏三极管导通程度加深，使得Q802基极电位升高，Q802导通，进而使Q803导通程度加深，Q803集电极电位下降，从而拉低Q801基极电位，使Q801提前退出饱和，缩短导通时间，最终使输出电压回落，反之亦然,形成闭环稳压。
- 电压输出：开关变压器T801的次级绕组感应出不同幅度的交流脉冲，再通过各自的整流二极管（如D821、D822、D823）和滤波电容（如C821、C822、C823）整流滤波,得到各种直流电压。
常见故障现象与检修思路
故障现象1：完全无光栅、无声音、无显示（“三无”）
这是最典型的故障,也是最需要安全操作的故障。
检修思路：
-
安全第一！ 断开电源，对大滤波电容C807（300V端）进行放电,防止触电。
-
检查保险丝F801：

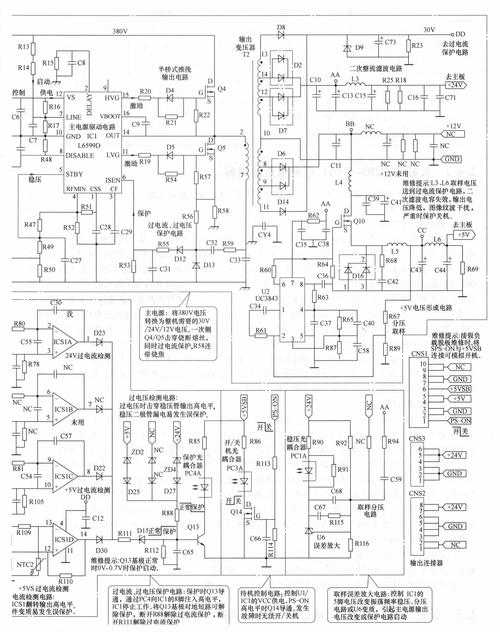

（图片来源网络，侵删）- 保险丝熔断，发黑：说明后级存在严重短路，重点检查以下元件：
- 开关管Q801：这是最常见的损坏点，用万用表二极管档测量其三个极之间的电阻，若be、bc、ce之间有短路或阻值异常,则需更换。
- 市电输入回路：检查桥堆D801-D804是否击穿短路。
- 消磁电阻RT801：是否短路或性能不良。
- +B负载：断开行输出级（拔掉行管Q401的集电极插头或断开L401），测量+B端对地电阻，如果阻值正常（通常在几KΩ以上），则故障在行输出部分；如果仍然很小,则检查开关电源本身。
- 保险丝熔断，不发黑或断开：可能是瞬间冲击电流过大，或保险丝本身老化，可更换同规格保险丝（通常为T2A或T3A）后通电试机，若再次熔断，则按上述“严重短路”的思路检查。
- 保险丝完好：说明后级无明显短路,故障在开关电源未启动或次级负载开路。
- 保险丝熔断，发黑：说明后级存在严重短路，重点检查以下元件：
-
保险丝完好，但无300V电压：
- 检查电源线、保险丝管是否接触不良。
- 检查市电输入端的限流电阻RT801、RT802是否开路。
-
有300V电压，但+B电压为0或偏低：
- 开关电源未启动：测量开关管Q801的基极电压，正常时应有0.7V左右的启动电压，若无电压，检查启动电阻R803、R804是否开路。
- 正反馈回路故障：检查正反馈电容C813、电阻R808是否开路或失效。
- 稳控电路故障：检查Q802、Q803、IC801、ZD801（4.7V稳压管）是否损坏，一个简单的判断方法是：暂时断开Q803的基极，看电源是否起振（注意：此法会使输出电压失控，通电时间要极短，以防损坏元件）。
- 次级负载短路：断开行输出级，测量+B电压是否恢复正常，如果恢复正常，则是行输出部分故障（如行管Q401击穿、行输出变压器T401短路等）。
故障现象2：光栅“S”形扭曲，伴有“嗡嗡”声
检修思路：
- 故障原因：通常是电源的滤波电容失效或容量下降，导致直流电压中含有较大的纹波,干扰了同步信号。
- 重点检查：
- C807 (220μF/400V)：输入端主滤波电容，最易出问题，测量其容量是否正常,或直接更换一个同规格的新电容。
- C821 (470μF/160V)：+B端滤波电容,同样容易失效。
- 检查桥堆D801-D804是否有某个二极管特性变差。
故障现象3：输出电压偏高或偏低
检修思路：

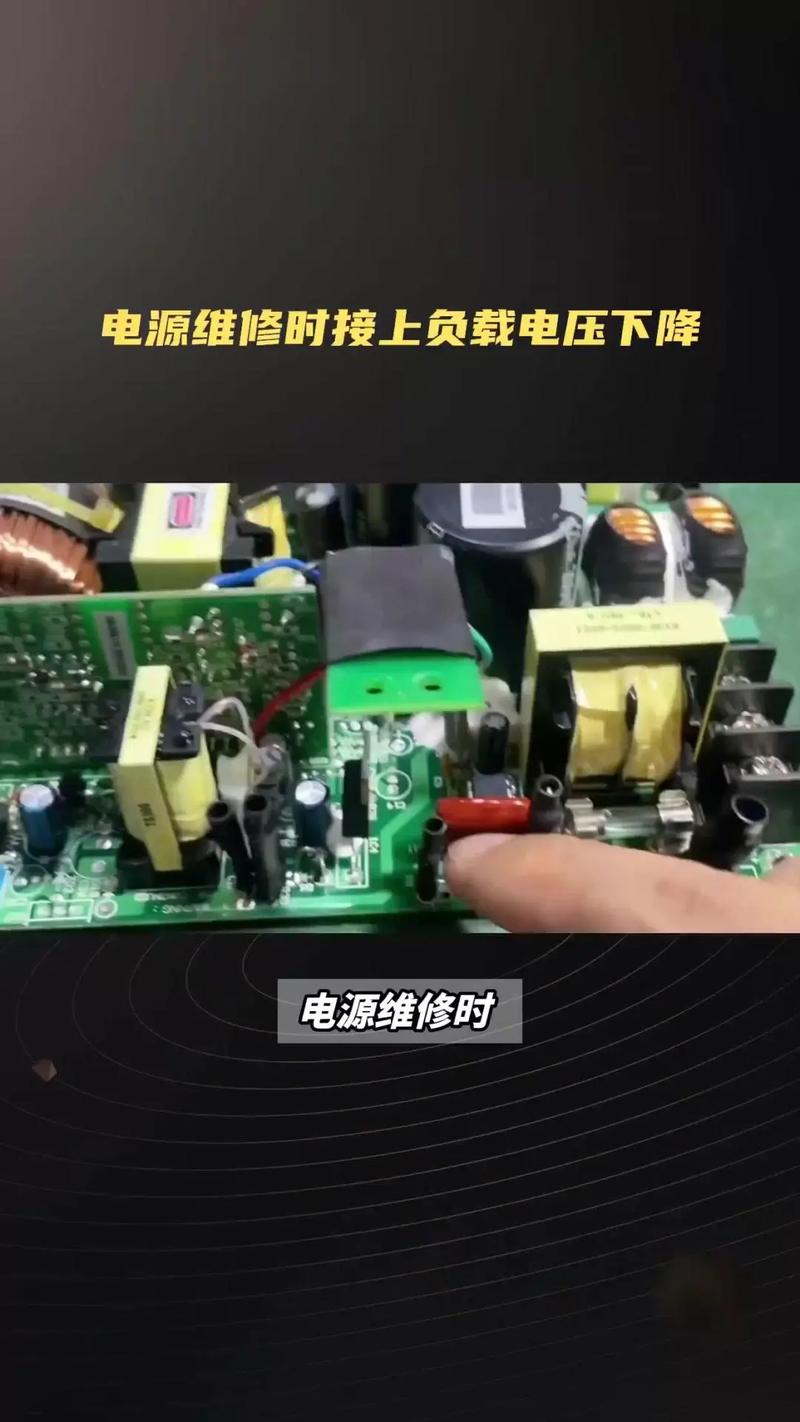

（图片来源网络，侵删）
- 电压偏高：
- 稳压环路失控，重点检查光电耦合器IC801和误差取样放大电路Q802、Q803、ZD801，ZD801击穿短路会导致Q802始终导通，使Q801基极被拉低,输出电压升高。
- 电压偏低：
- 负载过重：断开行输出级，看电压是否恢复正常，若恢复正常,检查行输出部分。
- 整流二极管特性不良：检查次级各路的整流二极管（D821, D822等）是否有正向电阻变大或压降过高的情况。
- 滤波电容失效：同故障现象2,检查各路滤波电容。
- 开关管Q801性能下降：导致内阻增大,带载能力变差。
关键元器件及代换参考
| 元件位号 | 元件名称 | 功能/作用 | 常见故障 | 代换参考 |
|---|---|---|---|---|
| F801 | 保险丝 | 过流保护 | 熔断 | T2A, T3A 250V |
| D801-D804 | 整流桥堆 | 交流转直流 | 击穿短路 | RB156, RGC15A |
| C807 | 主滤波电容 | 滤波储能 | 容量下降、鼓包、漏电 | 220μF/400V |
| Q801 | 开关管 | 核心振荡元件 | 击穿短路 | BU508A, 2SC3153 |
| T801 | 开关变压器 | 能量传递 | 绕组短路、开路 | 原型号或同功率、同引脚数 |
| IC801 | 光电耦合器 | 信号反馈 | 内部开路、短路 | PC817, PC617 |
| Q802, Q803 | 调整管 | 误差放大 | 击穿、开路 | S8050, 2SC1815 |
| ZD801 | 稳压管 | 基准电压 | 击穿、漏电 | 7V, 5.1 |
