第一部分：常见故障现象与初步判断
在拆机之前，先根据空调的具体表现进行初步判断,可以缩小故障范围。
（图片来源网络，侵删）
| 故障现象 | 可能的原因 | 初步判断方向 |
|---|---|---|
| 整机不通电，屏幕不亮 | 电源问题（插座、开关、保险丝） 内机主板电源模块损坏 内外机连接线问题 外机故障导致保护 |
重点检查电源和主板电源部分 |
| 通电但无反应，内机风扇不转 | 主板CPU未工作 主板驱动电路损坏 传感器开路或短路 |
重点检查CPU工作条件、传感器、驱动电路 |
| 内机风扇转，但外机不启动（压缩机不工作） | 主板给外机供电继电器或电路故障 外机板故障（如压缩机、模块） 通讯故障（内外机通讯线） 传感器故障导致保护 |
重点检查外机供电、通讯信号、传感器 |
| 空调频繁启停，运行不正常 | 室内管温传感器异常 室外环境或管温传感器异常 电压不稳 制冷剂泄漏 |
重点检查各路传感器及其相关电路 |
| 能制冷/制热，但效果差 | 制冷剂不足（泄漏） 压缩机性能下降 风机转速慢 空滤网脏堵 |
多为非主板问题，优先检查制冷系统和通风 |
第二部分：维修准备工作
安全第一！
- 断电操作：维修前务必拔下空调的电源插头，并等待几分钟,让主板电容中的电量完全释放。
- 防止静电：主板上的CMOS芯片和MOS管等静电敏感元件容易被静电击穿，维修前最好触摸一下金属水管或暖气片,释放自身静电。
工具准备
- 基础工具：螺丝刀、万用表（必备，建议用数字表）、尖嘴钳、镊子。
- 焊接工具：电烙铁（建议30W-40W）、焊锡丝、松香、吸锡器或吸锡线。
- 辅助工具：放大镜（用于观察细小元件）、酒精、棉签、小刷子、热风枪（如果需要拆卸芯片）。
资料准备
- 找到主板的电路图和点位图，对于海信这款机器，网上可以搜索到“海信KFR-26GW/06G11BP电路图”或“H50U-02电路图”,没有图纸维修会非常困难。
第三部分：主板维修详细步骤（以“不通电”或“不工作”为例）
假设故障现象为“通电后整机无反应，指示灯不亮”。
（图片来源网络，侵删）

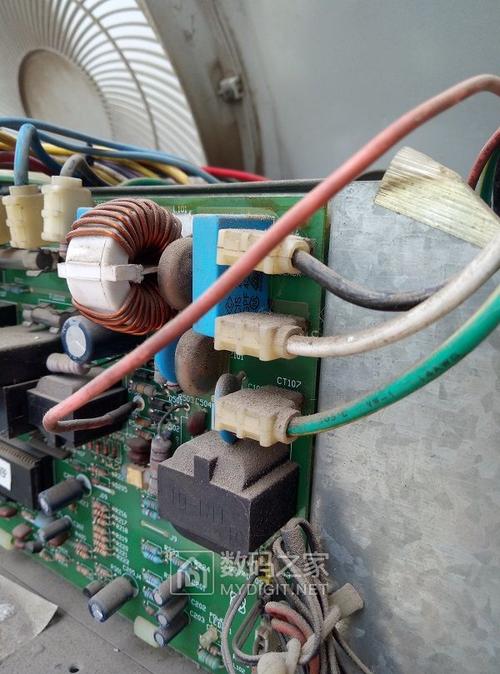

外观检查
- 目视检查主板，看是否有明显的烧黑、炸裂、鼓包的元件，特别是保险丝、大电容、电阻、IC芯片。
- 检查主板是否有进水腐蚀的痕迹，导致铜线路断开或短路，如果有,用酒精和刷子清理干净。
测量电源输入部分
- 找到主板上的电源输入端子（通常接有电源线L、N）。
- 用万用表二极管档或电阻档，在拔掉电源线的情况下，测量L、N两端的对地电阻。
- 正常情况下，会有一个充电过程，电阻值会从无穷大（或很大）逐渐变小到一个稳定值（通常在几十到几百K欧姆）。
- 如果阻值很小（接近0欧姆），说明后级电路存在严重短路，重点检查压敏电阻（MY）、整流桥（BR）、大滤波电容（C1/C2）等元件是否击穿短路。
- 如果输入端正常，通电后测量L、N两端是否有交流220V电压进入。
检查保险丝（F1）
- 保险丝是电源的第一道防线，如果它熔断,说明后级有严重短路。
- 用万用表电阻档测量保险丝两端是否导通。
- 如果保险丝熔断：绝对不能直接换上一个同规格的保险丝就通电！必须先找到导致保险丝熔断的故障元件（通常是上述的压敏电阻、整流桥或滤波电容），将其更换后,再更换保险丝。
- 如果保险丝完好：继续向后级检查。
检查开关电源电路 这块主板通常有一个独立的开关电源电路，负责为主板CPU、传感器、继电器等提供+5V、+12V、+12V（或+15V）等低压直流电。
（图片来源网络，侵删）
- 关键测试点：大滤波电容（C1/C2）两端
- 通电后，用万用表直流电压档测量电容两端，正常应有约310V的直流电压（220V交流电压经整流桥后得到）。
- 如果没有310V电压,检查整流桥是否正常。
- 关键测试点：开关变压器次级输出端
- 开关电源工作后,会在开关变压器的次级输出低压电。
- 找到输出+5V的电路，测量该点对地电压，正常应为稳定的+5V。
- 5V电压为0或偏低，说明开关电源电路未工作。
- 检查启动电阻（通常是大阻值的电阻，如100K-1MΩ）是否开路。
- 检查开关管（如K1348、2SC5707等）是否击穿。
- 检查光耦（如PC817）和稳压IC（如TL431、KA431）及其周边电路是否正常。
- 检查PWM（脉宽调制）控制芯片（如KA3842、KA3845等）及其外围电路，这是开关电源的“大脑”，如果它不工作,整个电源就启动不了。
检查CPU工作条件 5V电压正常，但空调仍然不工作,问题可能出在CPU或其工作条件上。
- 供电：CPU的VCC引脚（通常是5V）是否正常。
- 复位：检查复位电路（通常由一个复位IC或RC电路构成），在通电瞬间，复位端会有一个低电平然后变为高电平,可以用万用表或示波器观察。
- 时钟：CPU旁边会有一个晶振（通常为8MHz或10MHz），用万用表电压档测量晶振两脚，正常应有1.5V-2.5V左右的电压，如果电压异常，可能是晶振损坏或负载电容问题,也可以用示波器观察是否有波形。
- 按键和接收：检查CPU的按键输入和红外接收端是否有干扰或短路。
检查驱动和负载电路 如果CPU工作正常（能听到继电器吸合声，内机风扇转）,但外机不工作。
- 检查通讯电路：找到内机和外机连接的通讯线（通常是2根），用万用表测量电压，正常情况下，通讯线上会有一个变化的电压（如0-24V跳变），如果电压异常或恒定不变,说明通讯中断。
- 检查驱动电路：CPU发出的控制信号需要通过光耦和三极管来驱动继电器或模块,检查这些光耦和三极管是否正常。
- 检查传感器：每个传感器都串联一个上拉电阻（通常为10KΩ），测量传感器两端的电压或对地电阻，判断是否开路或短路，室内环温、管温，室外环温、管温传感器是常见故障点。
第四部分：常见易损元件及代换
| 元件类型 | 常见型号/规格 | 故障现象 | 代换注意事项 |
|---|---|---|---|
| 保险丝 | 通常为2 |
