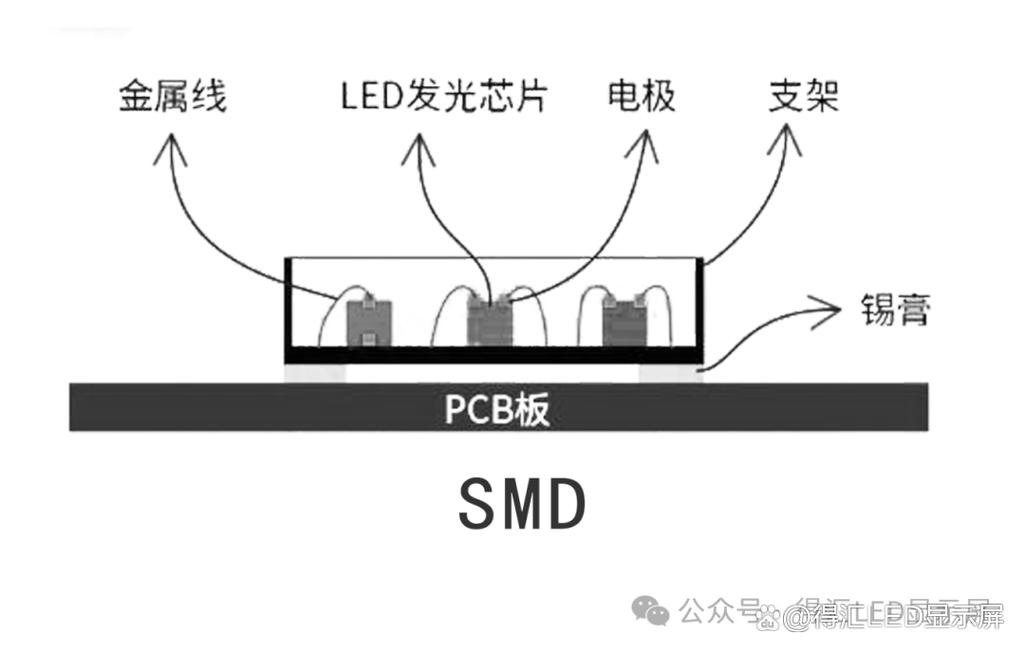

LED COB封装技术，即芯片直接封装技术，是一种将多个LED芯片直接集成在同一个基板上的高密度封装方式，与传统的SMD（表面贴装器件）封装相比，COB技术通过将芯片倒装或正装贴合在金属基板（如MCPCB）或陶瓷基板上，再用荧光胶层进行整体封装，实现了芯片与封装体的一体化设计，这种技术通过减少封装环节和中间连接，显著提升了光源的可靠性、光效和散热性能,成为中高功率LED照明领域的主流解决方案之一。

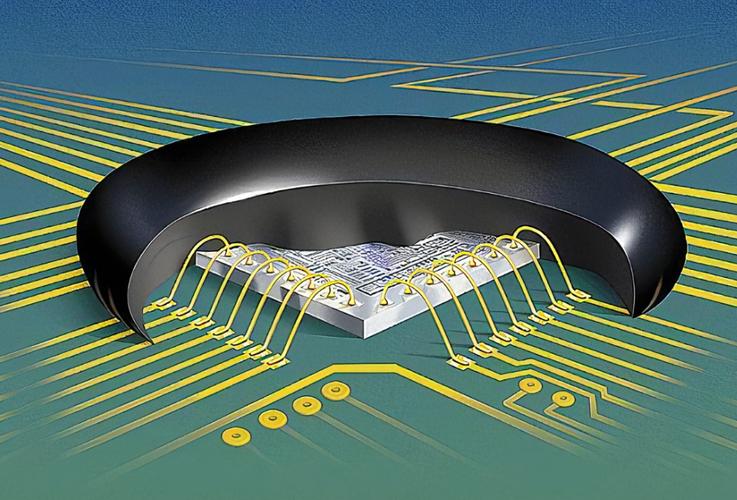

从技术原理来看，LED COB封装的核心在于“集成化”和“模块化”，将数十甚至上百颗LED芯片通过固晶工艺精准排列在基板上，芯片之间的间距可控制在0.1-0.5mm，形成高密度阵列，随后，通过键合工艺将芯片电极与基板电路连接，通常采用金线或铜线键合，确保电流均匀分布，用环氧树脂或硅胶混合荧光粉进行整体灌封，形成发光面，这种结构不仅简化了封装流程，还通过基板的直接散热路径（如铝基板的导热层）将芯片产生的热量快速传导至外部，解决了传统SMD封装中单颗芯片散热受限的问题，据测试，COB封装的热阻可低至1-2℃/W，比SMD封装降低30%以上，从而延长了LED的工作寿命，在5000小时工作时长下光衰可控制在10%以内。
LED COB封装技术的优势主要体现在多个维度，在光学性能方面，由于发光面无芯片间隙，光线出射更加均匀柔和，眩光指数（UGR）可低于16，特别适合商业照明、道路照明等对视觉舒适度要求高的场景，在散热性能上，高密度芯片集成虽增加了热功率密度，但金属基板（如铝、铜）或陶瓷基板（如Al2O3、AlN）的高导热性（1-200 W/m·K）确保了热量高效扩散，搭配散热鳍片或液冷系统后，单颗COB模块的功率可轻松达到100-500W，COB封装的可靠性显著提升：由于减少了焊点和胶体分层风险，抗振动和冲击能力更强，在户外照明等恶劣环境中可保持5年以上稳定工作，在成本方面，虽然COB的初始封装设备投入较高，但大规模生产下，其材料利用率（如荧光胶用量减少20%）和工艺简化（减少贴片环节）使综合成本比SMD降低10%-15%。
LED COB封装技术也面临一些挑战，首先是光学设计难度增加，由于发光面为整体平面，需通过透镜、扩散板等二次光学元件实现配光，增加了设计复杂度，维修成本较高，若单颗芯片损坏，需更换整个COB模块，而SMD可逐颗替换，高密度集成对基板平整度和键合工艺精度要求极高，基板的微小变形（如翘曲度＞0.1mm）可能导致芯片键合不良，影响良品率，针对这些问题，行业正在通过改进基板材料（如采用石墨烯复合基板）和引入自动化键合设备（如高精度固晶机）来优化性能。

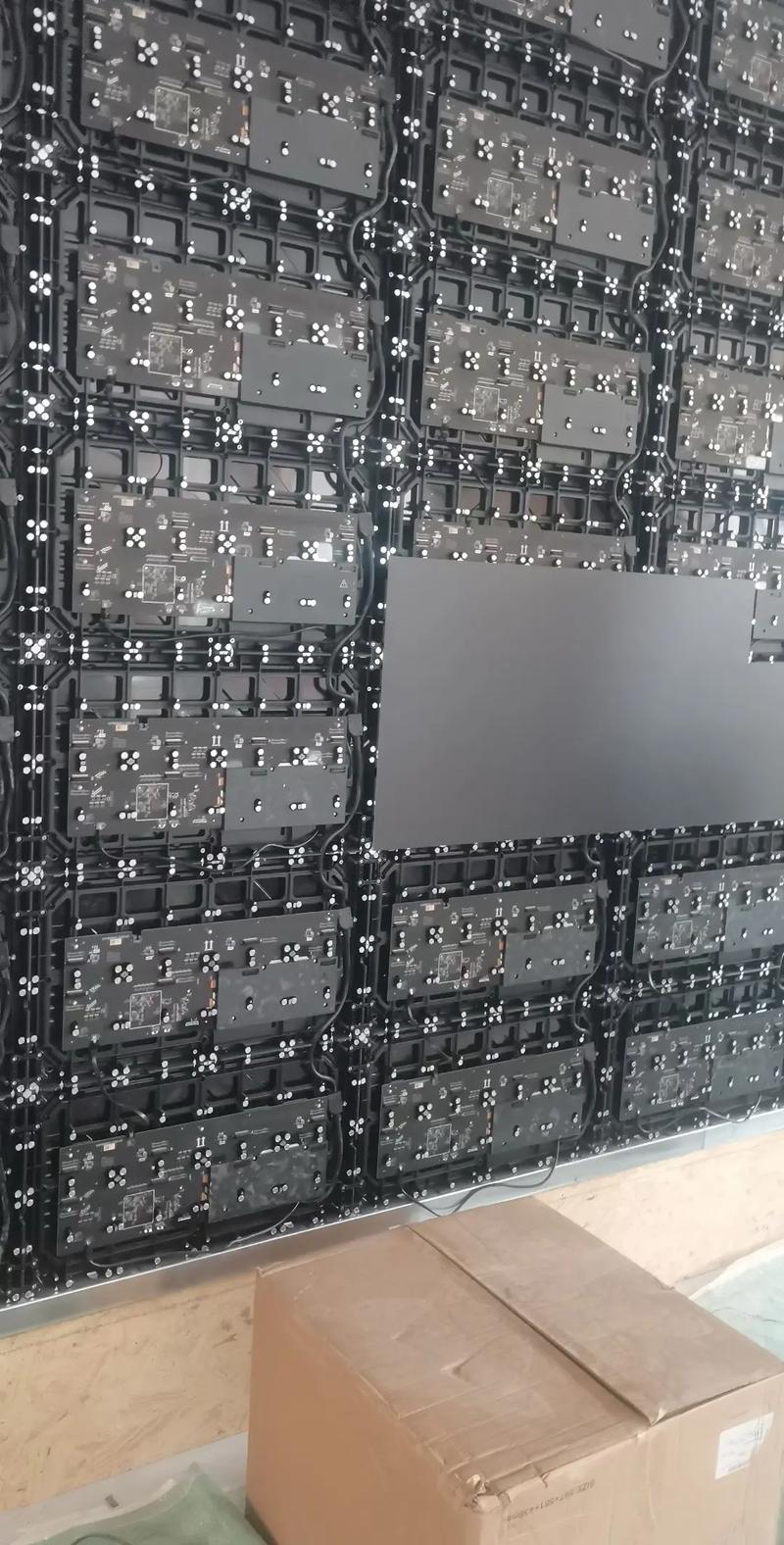

随着Mini LED和Micro LED的发展，LED COB封装技术正向更小间距、更高集成度方向演进，Mini LED COB已实现芯片间距小于0.3mm，适用于高清显示背光；而COB封装与智能驱动模块的集成，使得照明产品具备调光、调色温、联网控制等功能，进一步拓展了其在智能家居、智慧城市等领域的应用。
相关问答FAQs
-
问：LED COB封装与传统SMD封装相比，寿命优势体现在哪些方面？
答：LED COB封装的寿命优势主要源于散热和结构可靠性，COB技术通过金属基板直接散热，降低芯片结温，减缓光衰；整体封装减少了焊点、胶体分层等失效点，抗振动和湿热性能更强，在相同工作条件下，COB封装的LED寿命可达50000-80000小时，比SMD封装（约30000-50000小时）提升30%-60%。 -
问：COB封装技术在户外照明应用中需要重点解决哪些问题？
答：户外照明对COB封装的耐候性和散热性要求极高，需重点解决：① 封装胶体的抗UV老化能力，避免长期紫外线照射导致黄变；② 基板与散热器的密封设计，防止雨水、灰尘侵入；③ 散热结构的优化，如采用热管或均热板，确保高温环境下（如夏日60℃）芯片结温不超过90℃，还需通过盐雾测试、高低温循环测试等验证环境适应性。
