FPGA技术与DSP是现代数字信号处理领域中两种核心的技术手段，它们在架构设计、性能表现和应用场景上各有特点，又常常相互结合以发挥最大效能，FPGA（现场可编程门阵列）作为一种半定制化集成电路，通过其可重构的硬件逻辑资源，能够实现高度并行化的数据处理任务，而DSP（数字信号处理器）则是一种专门为执行数字信号处理算法而优化的微处理器，以其强大的指令集和高效的运算能力著称，从技术本质上看，FPGA依赖于硬件描述语言或高级综合工具进行逻辑设计，用户可以根据需求动态配置硬件电路，实现从底层门级到系统级的灵活定制；而DSP则基于冯·诺依曼架构或改进的哈佛架构，通过软件编程实现算法迭代,擅长串行任务的快速执行和复杂控制逻辑的处理。
在性能对比方面，FPGA的并行处理能力是其显著优势，以一个典型的FPGA芯片为例，其内部包含大量可编程逻辑单元（LUT）、触发器、DSP48硬核模块和高速收发器，能够同时执行数千个独立的操作，在5G基带处理中，FPGA可通过并行实现多个OFDM符号的快速傅里叶变换（FFT），将传统DSP需要顺序处理的任务拆解为并行流，大幅降低延迟,下表对比了FPGA与DSP在关键特性上的差异：
| 特性 | FPGA技术 | DSP技术 |
|---|---|---|
| 架构 | 硬件可重构并行架构 | 冯·诺依曼/哈佛架构，软件控制 |
| 开发方式 | 硬件描述语言（Verilog/VHDL）或HLS | 汇编语言/C/C++高级语言编程 |
| 并行度 | 极高（数千个并行处理单元） | 有限（通常为4-8个并行MAC单元） |
| 延迟 | 确定性低延迟（纳秒级） | 相对较高（微秒级，依赖指令周期） |
| 功耗效率 | 静态功耗低，动态功耗随配置变化 | 高性能但功耗较高 |
| 灵活性 | 可在线重构硬件逻辑 | 软件升级灵活，硬件固定 |

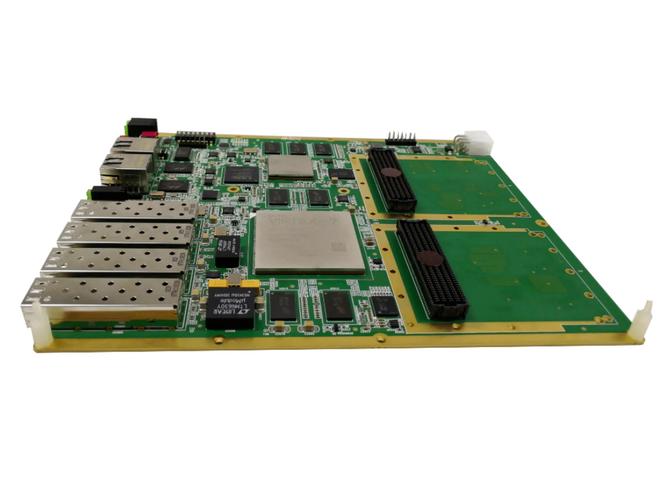

应用场景上，FPGA与DSP呈现出互补与融合的趋势，在雷达信号处理领域，FPGA常用于实现脉冲压缩、波束形成等实时性要求极高的任务，而DSP则负责后续的目标跟踪与参数解算；在医疗影像设备中，FPGA可并行处理多通道传感器数据，完成图像滤波和重建，DSP则承担复杂的算法优化和图像识别功能，近年来，随着SoC（System on Chip）技术的发展，FPGA与DSP的界限逐渐模糊，如Xilinx的Zynq系列和Intel的Cyclone 10 GX系列芯片，将ARM处理器核与FPGA逻辑资源集成在同一芯片上，既保留了DSP的软件灵活性，又具备了FPGA的硬件并行能力，为智能驾驶、工业物联网等新兴领域提供了理想的解决方案。
技术挑战方面，FPGA的开发门槛较高，需要工程师具备硬件设计能力，而DSP的软件开发虽然相对容易，但在处理超高速数据流时容易遇到瓶颈，FPGA的功耗管理、设计验证成本以及DSP的指令集优化难度，都是制约其广泛应用的因素，随着AI算法的普及，FPGA与DSP的融合将更加深入，例如通过FPGA实现神经网络中的矩阵运算加速，利用DSP进行模型训练和推理控制,共同推动边缘计算和实时智能系统的发展。
相关问答FAQs
-
问：FPGA和DSP在实时信号处理中如何选择？
答：选择需根据具体需求判断，若任务需要极低延迟（如雷达脉冲处理）、高并行度（如多通道数据采集）或硬件级定制优化，FPGA是更优选择；若算法复杂度高（如自适应滤波、语音识别）、需要频繁迭代或开发周期短，则DSP更合适，对于混合场景，可采用FPGA+DSP协同处理方案，FPGA负责前端实时预处理,DSP负责后端复杂计算。 -
问：FPGA的DSP硬核与独立DSP芯片有何区别？

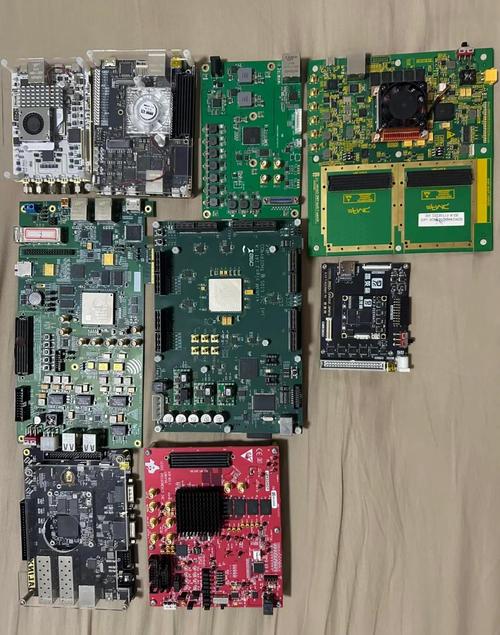

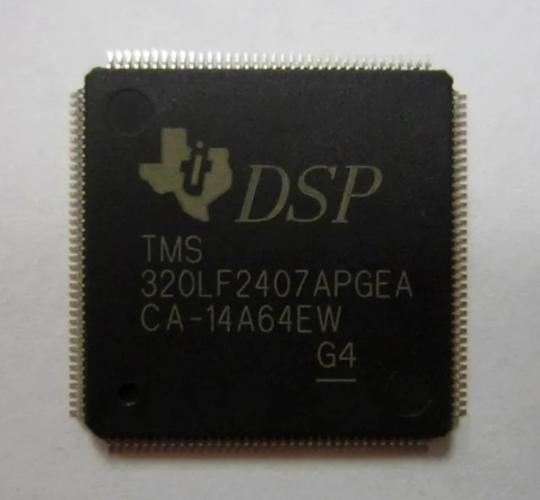

答：FPGA内的DSP硬核（如Xilinx DSP48、Intel DSP Block）是专为乘累加（MAC）运算优化的可配置模块，集成在FPGA逻辑中，可与其他硬件单元无缝协同，适合定制化并行任务；而独立DSP芯片（如TI TMS320系列、ADSHARC）是完整处理器，具备独立存储、外设和指令系统，适合运行复杂操作系统和大型算法，前者灵活性高、功耗低，后者性能更强、生态成熟,需根据系统集成度和成本需求权衡。
