下面我将为你提供一个详细的 OB2269CP 电路维修指南，从工作原理、关键引脚、常见故障现象到一步步的排查流程。
（图片来源网络，侵删）
OB2269CP 简介
- 类型：电流模式 PWM 控制器。
- 功能：内部集成了振荡器、误差放大器、电流比较器、逻辑电路、驱动输出级以及完善的保护功能（如过流保护、过压保护、欠压锁定等）。
- 应用：主要用于反激式变换器。
- 核心特点：通过检测变压器初级线圈的电流（通常通过一个采样电阻）来进行逐周期电流控制，从而实现精确的输出电压和电流稳定。

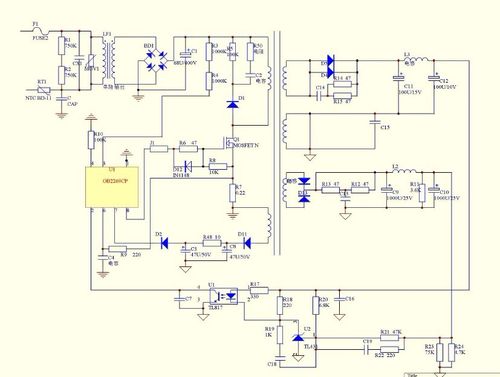

OB2269CP 关键引脚功能与检修要点
要维修,首先要认识芯片的“脚”，这是维修的基础。
| 引脚号 | 名称 | 功能描述 | 检修要点（正常工作电压参考值，以市电输入AC 220V为例） |
|---|---|---|---|
| 1 | FB | 反馈输入，连接光耦的接收端，用于调节输出电压。 | 电压在 2.5V ~ 3V 之间波动，如果电压固定在0V或5V，说明反馈环路有问题。 |
| 2 | COMP | 补偿端，外接RC网络到地，用于误差放大器的频率补偿和稳定性调节。 | 电压通常在 5V ~ 3V 之间，此脚电压异常会导致输出电压失控或振荡。 |
| 3 | ISENSE | 电流检测输入，连接到初级电流采样电阻（通常是一个小阻值功率电阻，如0.1Ω~0.47Ω），此脚电压超过阈值（约0.8V）时，芯片会关闭输出，实现逐周期过流保护。 | 电压在 0.2V ~ 0.6V 之间轻微抖动，如果电压固定为0V，可能是采样电阻开路或前级电路未工作，如果电压远高于1V，说明过流保护被触发，或采样电阻本身有问题。 |
| 4 | VCC | 芯片供电，通过一个启动电阻从高压直流总线获取启动电压，然后由辅助绕组供电维持工作。 | 启动时电压 > 16V，正常工作时在 12V ~ 18V 之间波动，这是芯片工作的前提，如果VCC电压不正常，芯片不工作或工作在欠压状态。 |
| 5 | GND | 地线，所有电压的参考点。 | 必须为0V，检查此点是否与主地连接良好，虚焊或接地不良会导致各种奇怪故障。 |
| 6 | DRV | 驱动脉冲输出，直接连接到MOSFET的栅极。 | 输出幅度接近VCC电压，频率在几十kHz，可以用示波器看到方波脉冲，如果没有输出或波形异常，说明芯片内部损坏或保护电路已启动。 |
| 7 | RT/CT | 振荡定时端，外接一个电阻到VCC和一个电容到地，用于设定芯片的振荡频率。 | 对地电压通常在 2V ~ 2.5V 之间锯齿波变化，此脚电路决定开关频率，开路或短路会导致频率异常或不工作。 |
| 8 | OVLO | 过压锁定阈值设定，通常通过一个电阻分压网络连接到输出高压侧，用于检测输入电压是否过高。 | 此脚电压用于设定过压保护点，正常工作时，此脚电压低于其阈值（通常为2.5V），如果电压过高，会触发过压保护，导致DRV无输出，此脚在维修不常见的“无输出”故障时需要检查。 |

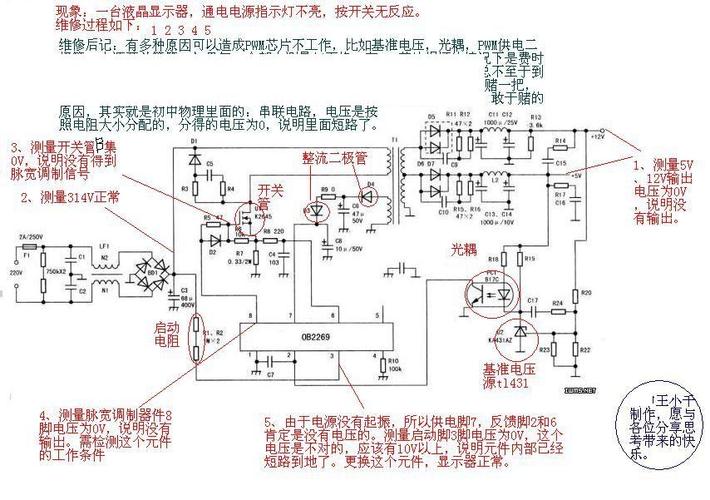

常见故障现象与维修思路
现象1：完全无输出，保险丝熔断
- 原因分析：这通常意味着电源内部存在严重的短路。
- 维修步骤：
- 外观检查：查看保险丝是否确实熔断，MOSFET、整流桥、输出整流二极管（通常是肖特基二极管）是否有炸裂、烧黑、鼓包现象。
- 静态电阻测量：
- 拔掉电源板，将万用表打到二极管档或电阻档。
- 测量 交流输入端L、N两脚之间的电阻，正常应有一定阻值（几十到几百欧），如果为0欧，说明前级整流桥或X电容短路。
- 测量 PFC（如有）或高压直流正负端（+B和GND）之间的电阻，正常应有几百千欧以上，如果很小，说明MOSFET、钳位电路（RCD）的电容或二极管、输出整流二极管对地短路。
- 逐一排查：找到短路元件后，更换损坏的元件（如整流桥、MOSFET、输出二极管）。特别注意：MOSFET击穿后，一定要检查其驱动电路和周边元件（如栅极电阻、稳压管）是否正常，否则可能再次击穿。
现象2：完全无输出，但保险丝完好
- 原因分析：电源未启动，或启动后进入保护状态。
- 维修步骤：
- 测量VCC电压：
- 在上电瞬间,测量 VCC (4脚) 对地电压。
- 如果VCC电压很低（如低于10V）且无法上升到16V以上：说明启动电路有问题，检查启动电阻（通常是一个大阻值电阻，如100kΩ~1MΩ，2W以上）是否开路，VCC滤波电容是否失效或漏电。
- 如果VCC电压能正常上升到16V以上，但随后又掉下来：说明芯片启动后，辅助绕组整流滤波电路无法提供持续的VCC，检查辅助绕组的整流二极管、滤波电容是否正常。
- 如果VCC电压始终为0V：检查启动电阻是否开路，以及VCC到地之间的电容是否被击穿短路。
- 如果VCC电压正常，但DRV (6脚) 无输出：
- 检查保护电路：
- 过流保护：测量 ISENSE (3脚) 电压，如果电压持续高于0.8V，说明过流保护被触发，重点检查初级电流采样电阻是否阻值变大或开路，以及MOSFET是否轻微漏电。
- 过压保护：测量 OVLO (8脚) 电压，如果电压过高，说明过压保护被触发，检查电阻分压网络是否开路或变值。
- 欠压锁定：如果VCC电压在12V附近剧烈波动，可能是VCC供电不稳定导致反复进入欠压保护。
- 检查RT/CT (7脚)：此脚开路会导致芯片不工作。
- 检查GND (5脚)：确保接地良好。
- 更换芯片：如果以上都正常，可能是芯片本身损坏。
- 检查保护电路：
- 测量VCC电压：
现象3：输出电压过低
- 原因分析：负载过重、反馈环路异常、或初级能量不足。
- 维修步骤：
- 断开假负载：在输出端接一个假负载（如汽车灯泡），如果电压恢复正常，说明是后级负载问题。
- 检查反馈环路：
- 光耦：测量光耦的发光二极管侧是否有工作电压（通常从输出端经电阻降压获得），测量光敏三极管侧的 C极（接COMP）和E极（接GND） 之间的电压，正常工作时，C极电压会变化，如果C、E间短路或开路，光耦失效。
- TL431：如果电路使用TL431作为精密基准，检查TL431及其外围电阻是否正常，测量其Ref（参考）端电压，应为2.5V。
- 检查FB (1脚) 和 COMP (2脚) 电压：如果FB电压远低于2.5V，说明输出电压确实很低，COMP电压异常会导致环路无法正确调节。
- 检查初级电路：
**V
（图片来源网络，侵删）
