tl494cn功放维修是一项需要结合理论知识与实践操作的工作,该芯片作为开关电源的核心控制元件，在功放电路中负责驱动开关管、稳定输出电压及保护电路功能，维修时需遵循系统化排查流程，避免盲目操作导致故障扩大，以下从故障现象分析、关键检测步骤、常见故障处理及维修注意事项四个方面展开详细说明。
故障现象与初步判断
tl494cn控制的功放常见故障现象包括：无输出、输出电压异常、噪声大、保护电路频繁启动等，不同现象可能指向不同问题，例如无输出可能是供电中断或驱动电路故障，输出电压波动多与反馈回路相关，维修前需询问用户故障发生时的具体表现，如是否伴随异味、异响，或是在特定条件下（如音量增大时）出现，这些信息有助于缩小故障范围。

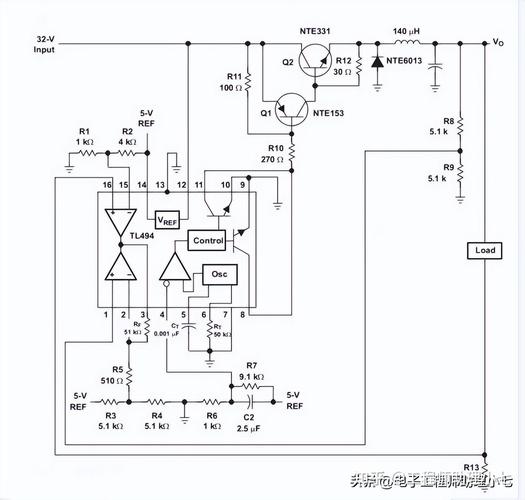

关键检测步骤
-
供电检查
首先确认tl494cn的供电脚（Vcc，第12脚）电压是否正常，典型值为12V-40V，若电压异常，需检查供电滤波电容是否鼓包、漏液，以及限流电阻是否烧断，可用万用表测量电阻值，正常时应接近标称值，若阻值无穷大则已开路。 -
基准电压检测
tl494cn第14脚为基准电压输出端，正常时应为5V±0.05V，若电压偏低或无输出，需检查芯片是否损坏，或外部稳压电路（如稳压二极管）故障，可通过替换法验证芯片好坏。 -
输出驱动信号测量
使用示波器检测第8脚和第11脚的PWM驱动波形，正常情况下应为幅值接近供电电压、频率可调的方波（频率由第5、6脚外接RC元件决定），若无波形或波形畸变，需检查外围元件：

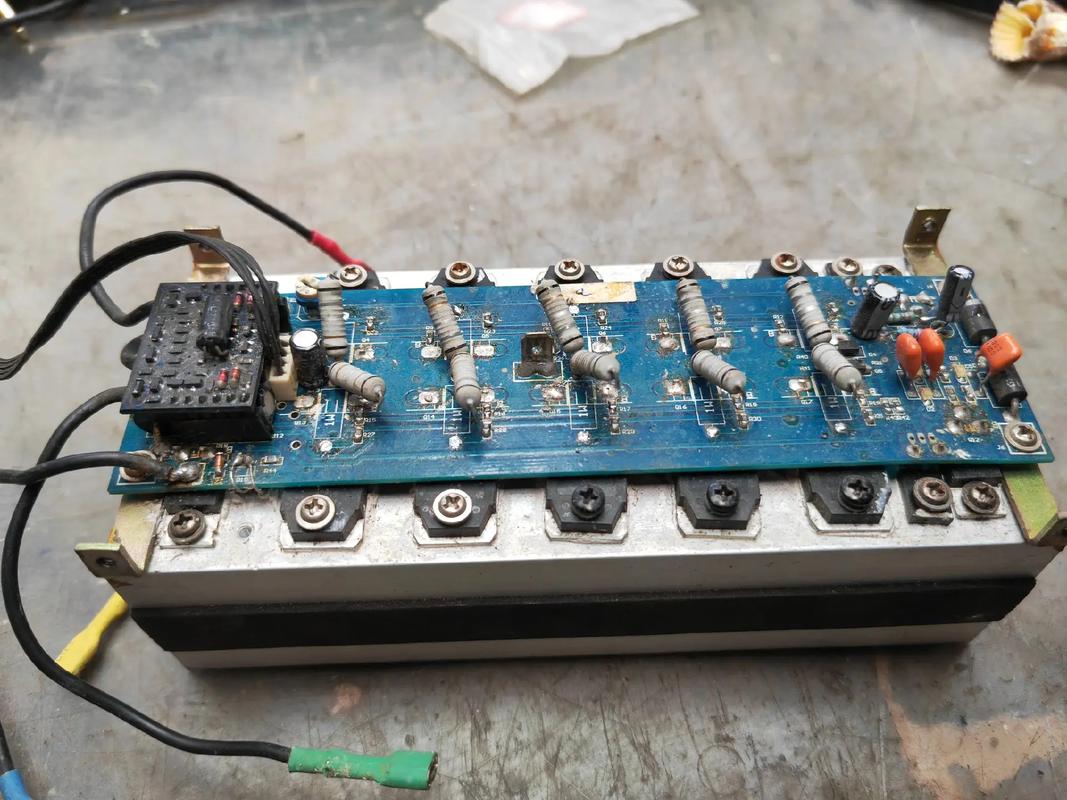

（图片来源网络，侵删）- 检查第5脚（CT）和第6脚（RT）所接电阻电容是否变质，可通过替换法验证；
- 检查死区时间控制脚（第4脚）电压是否正常，正常值为0-3V，若电压过高可能导致驱动信号被封锁；
- 检查驱动电路的限流电阻是否开路,或续流二极管是否短路。
-
反馈回路检查
tl494cn的误差放大器通过第1脚（IN+）、第2脚（IN-）和第3脚（FEEDBACK）构成反馈网络，需测量各脚电压：- 若第1脚电压远高于第2脚,说明输出电压偏高，反馈回路可能未起作用；
- 检查分压电阻是否变值,光耦（若采用隔离反馈）是否失效，可用万用表测量光耦发光二极管侧正向压降（约1-1.2V）和接收三极管侧ce间电阻（正向导通时阻值较小）。
-
保护电路排查
tl494cn具有过流、过压保护功能，若保护电路误动作会导致功放无输出，需检测第10脚（CONSHUT）电压，正常时为低电平（<0.5V），若为高电平，需排查：- 过流检测电阻是否阻值增大；
- 过压保护电路的稳压管是否击穿；
- 软启动电容（第8、11脚间）是否漏电。
常见故障处理案例
| 故障现象 | 可能原因 | 检测方法 | 解决措施 |
|---|---|---|---|
| 输出电压为零 | tl494cn第12脚无供电 | 测量Vcc对地电压 | 检查供电线路、更换滤波电容 |
| 输出电压波动大 | 反馈回路开路 | 测量第1、2脚电压差 | 检查分压电阻、更换光耦 |
| 功放有啸叫 | 驱动信号频率异常 | 示波器观测第8、11脚波形 | 更换第5、6脚RT/CT元件 |
| 保护电路频繁启动 | 死区控制电压过高 | 测量第4脚电压 | 检查第4脚分压电阻、更换tl494cn |
维修注意事项
- 断电安全操作：维修前务必断开电源，并在滤波电容放电后再操作，避免触电或元件损坏。
- 元件代换原则：tl494cn代换时需注意封装（DIP-16或SO-16）及参数一致性，外围元件应选用同规格型号，尤其是电容的耐压值和电阻的功率。
- 散热处理：tl494cn工作时有一定发热，需检查散热片是否牢固，必要时更换导热硅脂。
- 动态测试：修复后不宜立即满载工作，应先进行空载和半载测试，观察输出电压稳定性及芯片温升。
相关问答FAQs
Q1：tl494cn功放输出电压偏低，但反馈电阻正常，如何排查？
A：首先测量tl494cn第14脚基准电压是否为5V，若偏低则检查芯片供电及外部稳压电路；若基准电压正常，再检测第3脚反馈电压是否随输出变化，若第3脚电压过低，可能是误差放大器损坏，需更换芯片，开关管饱和压降过大或续流电感感量下降也可能导致输出不足，需逐一排查。
Q2：维修时发现tl494cn驱动脚对地短路，是否直接更换芯片即可？
A：不建议直接更换，驱动脚短路通常意味着外围元件故障，如开关管ce击穿、驱动限流电阻烧毁或续流二极管短路，需先排除外围短路故障，否则更换后新芯片可能再次损坏，可用万用表二极管档检测开关管、二极管等元件，确认无短路后再通电测试，并观察芯片驱动波形是否正常。
