220V逆变焊机维修技巧涉及安全规范、故障判断、电路检测及元件更换等多个方面，需结合理论知识与实践经验逐步排查，以下是详细维修指南：
安全准备与基础检查

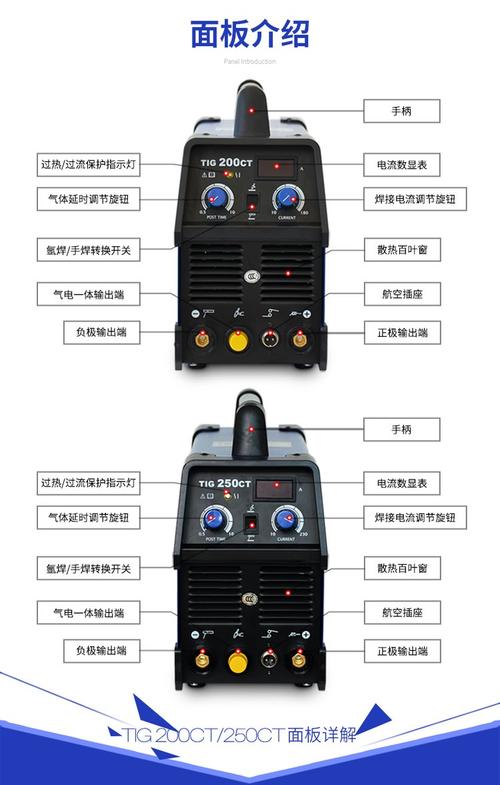

维修前必须切断电源,等待电容完全放电（可用万用表测量电容两端电压是否低于10V），并佩戴绝缘手套，首先进行外部检查：观察焊机外壳是否有破损、风扇是否转动异常，检查输入输出电缆是否破损，接头是否松动，接着通过目测法检查电路板，寻找明显故障点，如烧黑的元件、炸裂的电容、虚焊的焊点等，使用万用表测量输入/输出端子的电阻值，判断是否存在短路或断路情况，例如输入端对地电阻应大于1MΩ，否则可能存在整流桥或滤波电容击穿。
电源电路故障排查
电源电路是逆变焊机的核心,常见故障包括不启动、输出电压异常等，首先检查AC-DC整流模块，用万用表二极管档测量整流桥四个二极管的正向压降（约0.5-0.7V）和反向电阻（应无穷大），若短路或开路需更换同型号整流桥，滤波电容故障表现为鼓包、漏液或容量下降，可用电容表测量容量是否低于标称值的80%，或用万用表电阻档观察充电过程（表针应先大幅摆动后缓慢回零），PFC（功率因数校正）电路故障会导致输入电流过大，需检查PFC电感是否开路、开关管（如MOSFET）是否击穿，以及专用驱动芯片（如UC3854）的工作电压是否正常（典型值为12-15V）。
逆变与控制电路检修
逆变电路故障通常表现为无输出或输出不稳定,重点检测IGBT模块，用万用表二极管档测量C-E极间正反向电阻（正向约0.5-0.7V，反向无穷大），若短路需更换并检查驱动电路，驱动电路需测量光耦（如TLP250）输出端波形（应为脉冲信号）及供电电压（约15-20V），若无波形需检查PWM控制芯片（如SG3525）的振荡电路（外接电阻电容值是否变化）及保护电路（如过流保护比较器LM393），控制板上的电压反馈回路故障会导致输出电压波动，需检查取样电阻是否变值、TL431基准电压是否稳定（2.5V±0.05V）。
功能保护电路分析与修复
保护电路误动作或失效是常见故障点,过热保护通常通过热敏电阻（如NTC）检测，测量其在常温下的阻值（约10kΩ）及温度升高后的阻值变化趋势，过流保护需检测电流取样电阻（如锰铜丝）是否烧断，或霍尔传感器（如ACS712）输出电压是否随电流线性变化（灵敏度为66mV/A），欠压保护故障表现为电压过低时仍不关机，应检查电压检测分压电阻是否变值，以及比较器（如LM393）的参考电压是否正常，短路保护需测试保护电路的响应速度，可在输出端瞬时短路（注意安全），观察驱动信号是否立即消失。
常见故障速查表
| 故障现象 | 可能原因 | 检测方法 | 解决措施 |
|---|---|---|---|
| 焊机无反应 | 输入电源缺相、保险丝熔断 | 测量输入电压、检查保险通断 | 恢复供电、更换同规格保险 |
| 输出电压低 | 滤波电容失效、IGBT导通电阻大 | 测量电容容量、用万用表测IGBT C-E极电阻 | 更换电容、更换IGBT模块 |
| 焊接电流不稳 | 电压反馈回路故障、控制板虚焊 | 检查取样电阻、观察焊点 | 更换电阻、补焊焊点 |
| 风扇不转 | 风扇损坏、驱动电路故障 | 直接通电测试风扇、测量驱动电压 | 更换风扇、修复驱动电路 |
| 保护频繁启动 | 电流取样异常、热敏元件故障 | 测量取样电阻阻值、检测热敏电阻 | 校准电阻、更换热敏元件 |
维修注意事项
- 元件代换原则：更换元件时需注意参数一致性，如IGBT的耐压值（1200V）、电容的耐压值（如滤波电容需耐压450V以上）及容量误差（±10%以内），驱动电路的光耦需满足隔离电压（≥2500V）和传输延迟时间（<0.5μs）。
- 焊接工艺：功率元件（如IGBT、整流桥）需使用风枪或电烙铁（≥60W）焊接，焊接时间不超过5秒，避免元件过热损坏，焊后需用酒精清洗助焊剂，防止腐蚀电路板。
- 调试技巧：修复后需进行空载电压测试（正常为50-80V），若输出电压异常，可通过微调控制板上的电位器（如电压反馈调节电位器）进行校准，但需注意调节幅度（每次旋转不超过10°）。
- 预防措施：定期清理焊机内部粉尘（尤其是风扇和散热片），检查螺丝是否松动，避免因振动导致元件虚焊，在潮湿环境中使用时需加强防潮处理，防止电路板短路。
相关问答FAQs
问题1：维修时发现IGBT模块击穿，但更换后再次烧毁，可能是什么原因？
解答：IGBT重复烧毁通常由驱动电路故障或保护电路失效导致，需重点检查驱动电路的供电电压是否稳定（如15V±5%），驱动波形的上升沿时间是否过长（应<1μs），以及是否有负压关断电路（-5至-10V），同时检查过流保护回路的取样电阻是否变值，导致保护阈值漂移，需确认散热器是否正常工作（如风扇转速、导热硅脂是否失效），避免因过热导致IGBT二次损坏。
问题2：焊机空载电压正常，但焊接时电流不足，如何排查？
解答：焊接电流不足可能由以下原因造成：①输出电缆过长或截面积过小（建议使用截面积≥10mm²的电缆），导致线路压降过大；②IGBT导通角不足，需检查PWM控制芯片的输出脉冲宽度是否随电流调节旋钮变化；③电流取样回路故障，如霍尔传感器损坏或取样电阻虚焊，导致反馈信号异常；④电网电压过低（低于200V），影响输出功率，可通过分段法排查：更换短电缆测试，测量PWM脉冲宽度，校准电流取样电路，并检测输入电压是否达标。
