DFMEA（设计失效模式及影响分析）作为一种系统化的前瞻性风险分析工具，其技术文件是产品开发过程中质量策划的核心输出物，旨在通过识别设计阶段潜在的失效模式、分析其影响及原因，并制定预防与探测措施，从而降低产品失效风险、提升可靠性，DFMEA技术文件并非孤立存在，而是与设计流程、需求文档、验证计划等紧密关联，其完整性和准确性直接影响产品质量与开发效率。

（图片来源网络，侵删）

DFMEA技术文件的核心构成要素

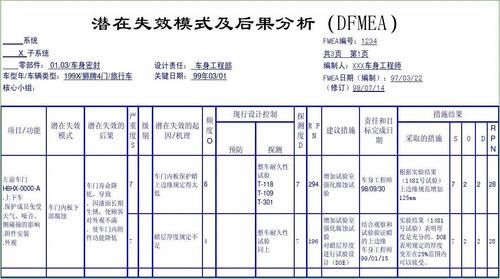

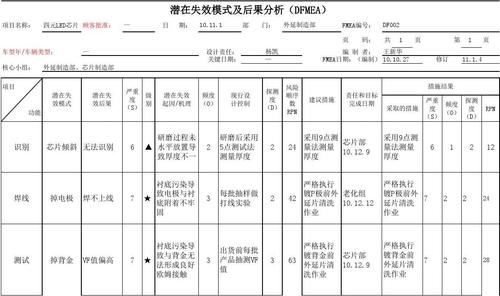

DFMEA技术文件通常以表格形式呈现,辅以详细说明，其核心要素包括：

基本信息区
- FMEA编号：唯一标识该DFMEA文件，便于追溯与管理。
- 系统/子系统/零部件名称：明确分析对象层级，如“汽车制动系统-卡钳总成-活塞”。
- 设计责任部门：填写负责该设计的部门或团队，如“车身研发部”。
- 编制人/编制日期：记录文件创建者及时间，确保责任可追溯。
- FMEA日期：文件修订或更新的日期，反映最新分析状态。
功能与需求区
- 功能：描述被分析对象的设计目的，需具体且可量化，如“活塞在制动压力下移动，推动摩擦片接触制动盘”。
- 需求：对应功能的设计要求或标准，如“活塞行程需满足（10±2）mm”。
失效模式与影响分析区
（图片来源网络，侵删）
- 潜在失效模式：指功能未达预期的方式，如“活塞卡滞”“密封件泄漏”，需结合历史数据、经验教训及 brainstorming 结果全面识别。
- 潜在失效影响：分析失效模式对上一层系统或最终用户的影响，如“活塞卡滞导致制动距离延长，引发安全事故”。
- 严重度（S）：评估失效影响的严重程度，等级通常为1-10级（10级为最严重），需依据企业标准或行业规范（如AIAG VDA FMEA手册）判定。
失效原因与控制区
- 潜在失效原因：导致失效模式的根本原因，如“活塞表面粗糙度超标”“材料选型不当”。
- 现行控制：当前设计中已采取的预防（如设计评审）或探测（如仿真分析）措施。
- 发生率（O）：评估失效原因发生的可能性，等级1-10级（10级为最高发生概率）。
风险分析与改进措施区
- 探测度（D）：评估现行控制对失效原因的探测能力，等级1-10级（10级为最难探测）。
- 风险顺序数（RPN）：计算公式为RPN=S×O×D，用于量化风险优先级，通常RPN≥100或S≥8需重点关注。
- 建议措施：针对高风险项提出改进方案，如“优化活塞表面加工工艺，增加粗糙度检测”。
- 责任人/完成日期：明确措施执行主体及时间节点。
- 措施结果：记录措施实施后的S、O、D及RPN值，验证改进效果。

DFMEA技术文件的编制流程与关键要求

编制流程
- 准备阶段：明确分析范围，收集设计需求、历史失效数据及类似产品FMEA。
- 功能分析：通过“功能树”或“框图”逐层分解设计功能，确保无遗漏。
- 失效分析：采用“头脑风暴”“鱼骨图”等方法识别失效模式，并分析影响与原因。
- 风险评估：依据标准评定S、O、D，计算RPN并排序。
- 措施制定与跟踪：针对高风险项制定措施，并通过APQP（产品质量先期策划）流程跟踪落实。
关键要求
（图片来源网络，侵删）
- 动态更新：DFMEA需随设计变更（如材料、结构调整）而迭代，确保时效性。
- 跨部门协作：需设计、工艺、质量、采购等多部门共同参与，确保分析全面性。
- 量化与数据支撑：S、O、D的评定需基于历史数据或测试结果，避免主观臆断。
- 与设计验证结合：DFMEA中的探测措施需与设计验证计划（如DV试验）联动，确保风险被有效覆盖。
