L6599AD是一款由意法半导体（ST）推出的谐振模式控制器，广泛应用于开关电源、逆变器等电力电子设备中，其内部集成了高压启动电路、振荡器、逻辑控制单元、驱动输出电路等关键模块，具有高效率、低损耗、多功能保护等特点，本文将详细分析L6599AD的工作原理、典型应用电路及常见故障维修方法,并结合实际案例进行说明。

（图片来源网络，侵删）

L6599AD核心功能与工作原理

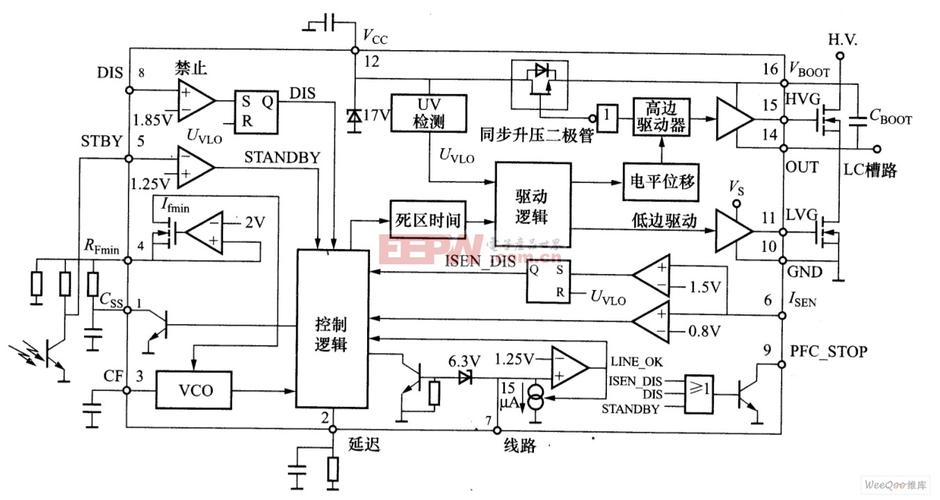

L6599AD采用电流控制模式，支持半桥和全桥拓扑结构，通过驱动两个互补的输出信号（OUT1和OUT2）控制功率开关管的通断，实现高频开关变换,其内部主要功能模块包括：

高压启动电路：通过VCC引脚外部电容和内部高压源实现上电启动，当VCC电压达到UVLO（欠压锁定）阈值（ typically 12V）后，芯片开始工作,启动后由辅助电源供电维持VCC电压稳定。
振荡器与死区控制：通过外部RT和CT引脚设置开关频率（fsw=1/RT×CT），死区时间由内部逻辑控制，确保OUT1和OUT2不会同时导通，防止直通短路，死区时间典型值为100ns,可通过外部电阻微调。
电流检测与比较：通过CS引脚检测功率开关管的电流或变压器初级电流，与内部误差信号比较后控制PWM占空比，当电流超过阈值时,触发逐周期限流保护。
（图片来源网络，侵删）
输出驱动电路：OUT1和OUT2为图腾柱输出结构，驱动能力为±0.5A，可直接驱动MOSFET或IGBT，输出电压由VCC电压决定,典型值为15V。
保护功能：包括欠压锁定（UVLO）、过流保护（OCP）、过热保护（OTP）和VCC箝位保护等，当检测到异常时，芯片自动关闭输出,确保系统安全。

典型应用电路分析

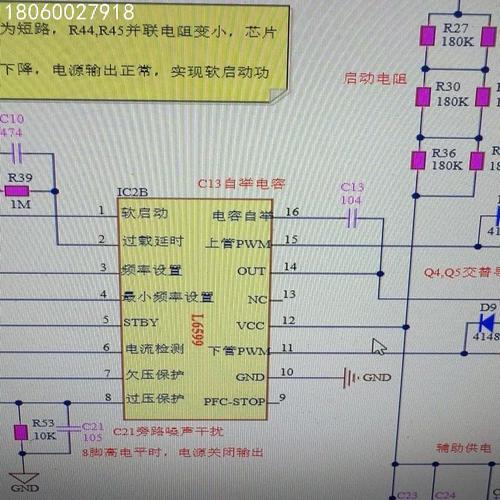

以半桥LLC谐振变换器为例,L6599AD的外围电路设计要点如下：

功能模块	关键元件	参数设计要点
供电电路	VCC电容（C1）	容值≥10μF，耐压≥25V，确保启动和动态供电稳定
振荡频率设置	RT（R1）、CT（C2）	RT=10kΩ，CT=1nF → fsw≈100kHz；需根据谐振网络参数优化
死区时间调整	DT引脚电阻（R2）	R2=100kΩ → 死区时间≈150ns；调整范围50-500ns
电流检测	CS电阻（R3）	根据开关管电流设置，R3=0.1Ω → 检测阈值0.1V（对应1A电流）
驱动电路	栅极电阻（R4、R5）	R4=R5=10Ω，抑制振荡并改善开关特性
谐振网络	变压器（T1）、谐振电容（C3）	变压器匝比影响增益，C3需与励磁电感确定谐振频率

常见故障维修方法

上电无输出（VCC电压异常）

故障现象：芯片VCC引脚电压低于12V,或无电压。
检修步骤：
1. 检查启动电阻（若为电阻启动）是否开路或变值。
2. 测量VCC电容是否失效（容值减小或漏电）。
3. 检查辅助电源整流桥、滤波电容是否正常。
4. 若VCC电压达到阈值后仍无输出,可能是芯片内部启动电路损坏。

输出驱动异常（OUT1/OUT2波形异常）

故障现象：输出波形畸变、占空比失调或无驱动信号。
检修步骤：
1. 用示波器检查RT、CT引脚是否振荡正常（频率应为设定值）。
2. 测量DT引脚电压,确认死区时间是否合理。
3. 检查CS引脚是否有过流信号误触发（如R3开路或短路）。
4. 检查输出级供电（VCC）是否稳定,驱动电阻是否开路。

保护电路误动作

故障现象：频繁启动或输出被锁定。
检修步骤：
1. 检查过流保护阈值设置（R3阻值是否偏小）。
2. 测量芯片温度,若过热需改善散热条件。
3. 检查VCC箝位二极管（通常为18V稳压管）是否击穿。

维修案例

案例1：某服务器电源采用L6599AD半桥电路，上电后VCC电压在8-10V波动,无法启动。

（图片来源网络，侵删）

维修过程：
1. 断开负载后VCC恢复正常,判断为负载短路。
2. 逐个检查半桥MOSFET,发现Q2漏源极击穿。
3. 更换Q2后恢复正常，但测试中发现驱动波形振铃，增加栅极电阻（R4/R5）至22Ω后问题解决。

案例2：变频器驱动板输出缺相,L6599AD的OUT1无波形。

维修过程：
1. 测量VCC电压为15V正常，RT、CT振荡频率为80kHz（偏低）。
2. 检查CT电容（1nF）容值降至0.5nF（漏电）,更换后频率恢复至100kHz。
3. OUT1输出正常，但驱动信号上升沿缓慢,更换VCC滤波电容后改善。
