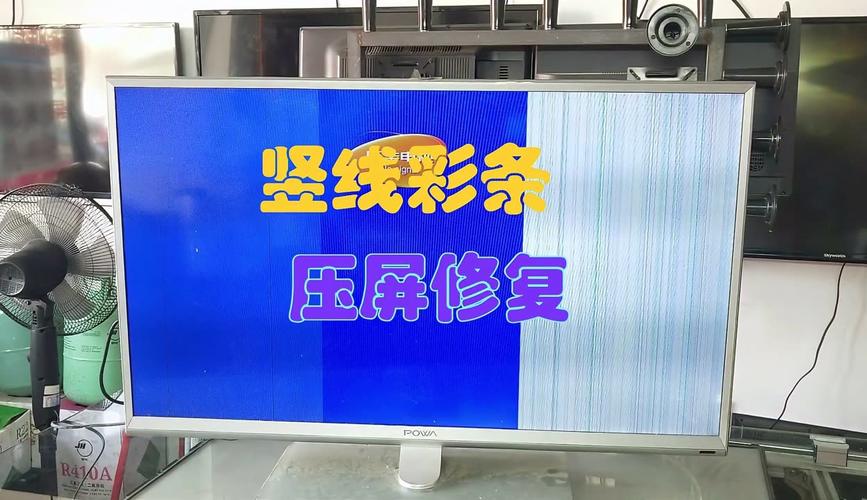

液晶电视竖线故障是维修中较为常见的问题之一，其表现形式通常为屏幕上出现一条或多条垂直线条，颜色可能为白色、黑色、红色、蓝色或绿色，且线条可能固定不动或闪烁，严重时会影响正常观看，这类故障的根源多与屏幕驱动电路或面板本身相关，而COF（Chip On Film，薄膜上芯片）作为液晶面板驱动电路的核心组件之一，其损坏或异常是导致竖线故障的重要原因之一，本文将详细解析液晶电视竖线故障与COF维修的相关知识，包括故障原理、检测方法、维修流程及注意事项。
液晶屏幕的显示依赖于驱动电路对像素点的精确控制，而COF正是驱动电路中的关键元件，它是一种将驱动IC（集成电路）直接封装在柔性电路板上的技术，通常位于屏幕的四个边缘，负责将主板输出的图像信号转换为控制像素点电压的驱动信号，每个COF芯片对应屏幕的若干行或列像素，若某个COF芯片出现虚焊、损坏或信号传输异常，其控制的像素区域就会出现显示故障，表现为垂直或水平线条，竖线故障多由负责列驱动的COF异常引起，因为列驱动信号控制的是每一列像素的电压，一旦某列驱动信号失效，该列像素将无法正常显示,从而形成垂直线条。
在维修前，需先排除其他可能导致竖线故障的因素，避免误判，屏幕外伤导致的内部排线断裂、主板输出信号异常、或TCON（时序控制器）芯片故障等，也可能引发类似症状，系统性的检测流程至关重要，观察屏幕线条的特征：若线条位置固定、颜色单一（如纯白或纯黑），且随屏幕内容变化而变化，基本可判断为驱动电路或面板问题；若线条颜色异常（如偏红、偏绿）或伴随闪烁，则可能是COF芯片供电或信号传输不稳定，通过外部信号源测试：使用不同的信号源（如机顶盒、USB视频）连接电视，若竖线依然存在，可排除信号源问题；若更换屏幕后故障消失，则可确认是屏幕本身故障，通过检测COF芯片的工作状态：使用万用表测量COF芯片的供电电压是否正常（通常为3.3V、5V等，具体需参考屏幕规格），用示波器检测输入输出的信号波形是否完整,有无异常干扰或缺失。

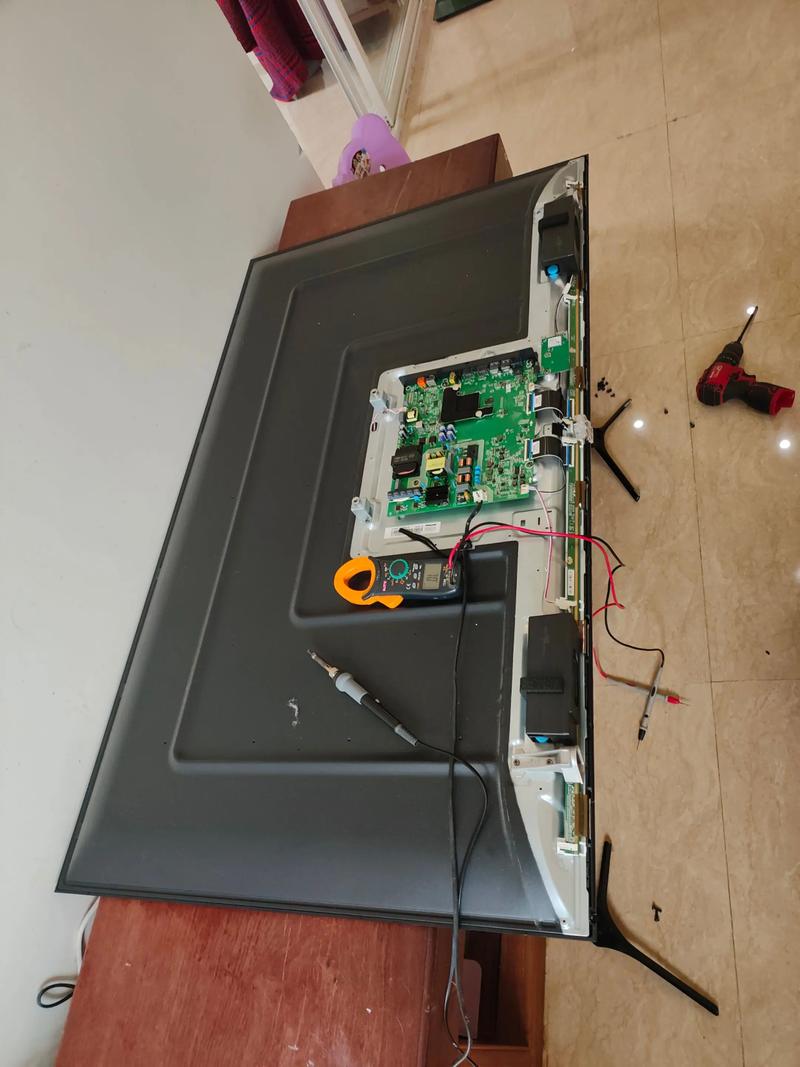

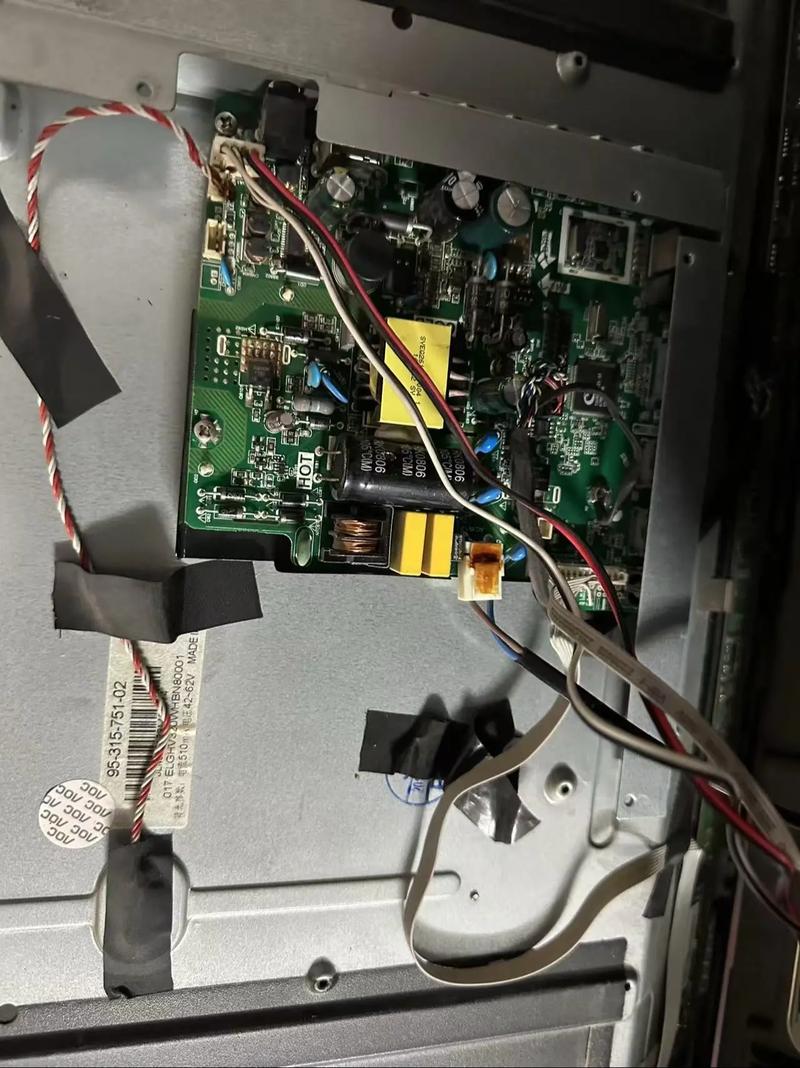

若确认故障由COF芯片引起，维修流程需严格操作，避免二次损坏，准备工作包括：选择无尘环境（如防静电工作台）、准备专用工具（如热风枪、精密螺丝刀、镊子、COF邦定机等）、以及备用COF芯片（需确保型号与原芯片完全匹配），具体步骤如下：1. 屏幕分离：首先断开电视电源，拆除外壳和后盖，小心断开屏幕与主板的连接排线，然后将屏幕与前框分离，注意保护屏面和 fragile 的柔性电路板，2. COF芯片定位：通过屏幕型号或COF芯片上的丝印信息，找到故障对应的COF芯片，屏幕边缘会有多个COF芯片，每个芯片控制特定的像素区域，可通过观察竖线位置判断故障芯片（竖线位于屏幕左侧，则可能是左侧的列驱动COF损坏），3. 芯片拆卸：使用热风枪对故障COF芯片进行加热（温度控制在200-250℃左右，风量调至低档），待焊锡熔化后，用镊子轻轻夹取芯片，注意避免用力过猛导致柔性电路板损坏，拆除后，用吸锡器清理焊盘上的残留焊锡，确保焊盘平整干净，4. 焊盘处理：检查焊盘是否有氧化或损伤，若有，需用细砂纸轻轻打磨，并用酒精清洁，5. 新芯片安装：将新的COF芯片对准焊盘位置，用镊子固定，再次使用热风枪均匀加热，确保焊锡完全熔融并覆盖焊盘，形成良好的焊接连接，焊接完成后，需自然冷却，避免强行冷却导致芯片开裂，6. 功能测试：将屏幕重新装回电视，连接电源和信号源，测试显示是否正常，若竖线消失，图像显示完整，则维修成功；若故障依旧,需检查其他COF芯片或TCON电路。
COF维修对技术和设备要求较高，操作中需注意以下事项：一是防静电措施，COF芯片和柔性电路板极易受静电损坏，操作前需佩戴防静电手环，确保设备接地良好；二是温度控制，热风枪温度过高或加热不均可能导致芯片或柔性电路板烧毁，需严格按照屏幕规格要求调整参数；三是焊接精度，COF芯片焊盘间距极小，需确保芯片对准焊盘，避免偏焊、虚焊；四是备用芯片匹配，不同型号的屏幕COF芯片可能不兼容，需严格核对型号、引脚定义等参数,否则可能引发更严重故障。
以下是相关问答FAQs：
问题1：液晶电视出现竖线故障，是否一定是COF芯片损坏？
解答：不一定，竖线故障的原因可能包括COF芯片损坏、COF芯片与柔性电路板虚焊、TCON芯片故障、屏幕内部排线断裂或屏幕本身物理损伤等，需通过逐步检测（如测量供电、信号波形，更换屏幕测试等）来定位故障点,不能仅凭症状直接判断为COF问题。
问题2：COF芯片维修需要专业设备吗？自己可以操作吗？
解答：COF芯片维修需要专业设备，如精密热风枪、COF邦定机、示波器、放大镜等，且操作对精度和经验要求较高，若没有专业工具和技术，建议寻求专业维修人员帮助，因为不当操作可能导致屏幕彻底报废，增加维修成本，对于普通用户，自行维修的风险较高,不建议尝试。
