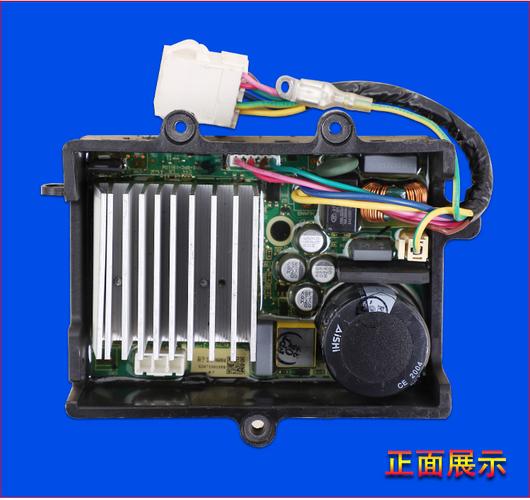

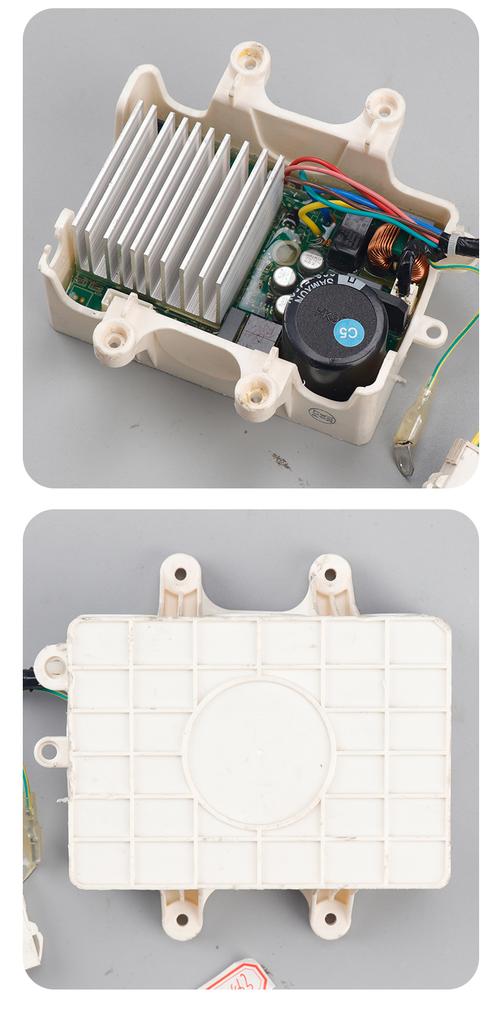

维修BLDC64驱动板是一项需要结合理论知识与实践操作的工作，涉及电力电子、电机控制及电路分析等多个领域，BLDC64驱动板通常用于控制无刷直流电机，其核心功能是通过功率器件（如MOSFET或IGBT）的桥式电路实现电机绕组的换相控制，同时具备过流、过压、过热等保护功能，维修时需遵循系统化排查思路,避免盲目操作导致故障扩大。
维修前需准备必要的工具和设备，包括万用表、示波器、可调直流电源、焊接工具及替换元器件等，安全是首要前提，务必在断电情况下进行电路检查，特别是对高压电容进行放电处理，避免触电风险，初步观察驱动板外观，检查是否有明显烧损、鼓包元件、虚焊或铜箔断裂现象,这些直观问题往往能快速定位故障点。

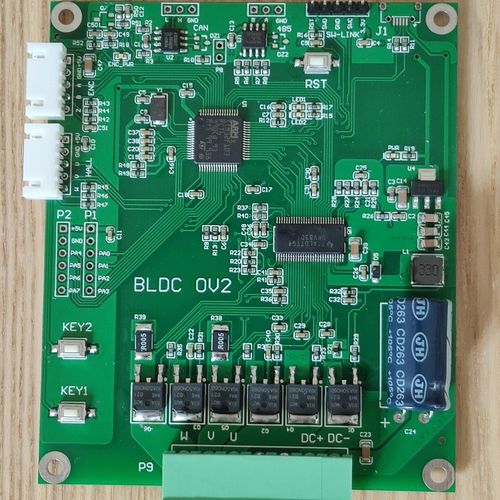

需对驱动板进行通电前的电阻检测，使用万用表测量电源输入端的对地电阻，判断是否存在短路或漏电情况，正常情况下，直流母线正负极对地电阻应有一定阻值（通常为几千欧至几百千欧），若阻值接近零，则可能存在功率器件击穿、电容短路等问题，可通过分段排查法，断开负载或逐个检测功率模块的极间电阻，确定故障范围，对于BLDC64驱动板，常见的功率器件为六路MOSFET组成的三相桥式电路，需重点检测其栅极（G）、源极（S）、漏极（D）之间的电阻,判断是否被击穿。
若电阻检测正常，可进行低压通电测试，使用可调直流电源逐步升高电压（如12V或24V），监测电源输入端的电压电流是否稳定，若出现电流过大或电压骤降，说明电路仍存在短路隐患，需重新排查，低压测试正常后，可尝试连接电机进行空载运行，观察电机是否正常启动及换相，若电机无法启动或运行异常,需进一步检查控制信号部分。
控制信号部分的核心是微控制器（MCU）和驱动电路，MCU负责生成PWM信号和换相逻辑，通常需要外接晶振、复位电路及程序存储器，可通过示波器检测MCU的PWM输出引脚是否有正常的脉冲信号，频率和占空比是否符合预期，若无信号输出，需检查MCU的供电、时钟及复位电路是否正常，或判断MCU是否损坏，驱动电路（如IR2104、IR2110等栅极驱动芯片）负责将MCU的低压信号转换为足以驱动功率器件的高压信号，需检测其输入输出波形，确认驱动电压（通常为10-15V）是否正常,以及是否存在死区时间设置不当导致的桥臂直通问题。
保护电路的故障也是常见原因，BLDC64驱动板通常具备过流保护（通过采样电阻或霍尔传感器检测电流）、过压保护（TVS或压敏电阻吸收浪涌）及过热保护（NTC热敏电阻）等功能，若保护电路误动作，会导致驱动板无法正常工作，需逐一检测保护电路的采样信号、比较器输出及MCU的中断信号,判断是保护电路本身故障还是真实保护条件触发。
对于已确定损坏的元器件，需进行更换，更换功率器件时，需注意其型号、参数（耐压、电流、开关速度）的一致性，并确保散热安装良好，更换驱动芯片或MCU时，需注意焊接温度和时间，避免损坏芯片，更换后，需重新进行电阻、电压检测,确保无短路隐患后再通电测试。
以下是维修BLDC64驱动板的常见问题及解答：
FAQs
-
问：维修时发现MOSFET击穿，更换后再次烧毁，可能的原因是什么？
答： MOSFET反复击穿通常由以下原因导致：① 驱动电路异常，导致栅极驱动电压不足或过高，MOSFET工作在放大区而发热烧毁；② 电机绕组短路或堵转，导致电流过大超出MOSFET承受范围；③ 桥臂直通，即同一桥臂的上下两个MOSFET同时导通，造成电源短路；④ 散热不良，导致MOSFET温度过高而损坏，需重点检查驱动波形、电机绕组电阻及死区时间设置,并改善散热条件。 -
问：驱动板通电后无输出，电源指示灯不亮，如何排查？
答： 首先检查电源输入回路，包括保险丝是否熔断、输入端子是否松动、整流桥是否损坏，若保险丝熔断，需进一步排查后级短路故障（如功率器件、滤波电容短路），若保险丝正常，检查电源转换电路（如开关电源芯片）是否正常工作，测量其输出电压（如5V、12V、15V）是否正常，若无输出，需检查开关电源的启动电阻、反馈电路及功率开关管是否损坏，检查MCU的供电电路,确保MCU能够正常工作。
