电源板概述与识图
康佳1653A是一款非常经典的开关电源板,广泛应用于康佳液晶电视中，如 K、L、E、T、S 等多个系列，它采用单电源架构，将市电220V直接整流滤波后，通过开关变压器和PWM控制器（如NCP1397/NCP1207等）产生+12V、+5V、+5V_STB（待机电压）等多路电压，为电视主板、背光板等供电。

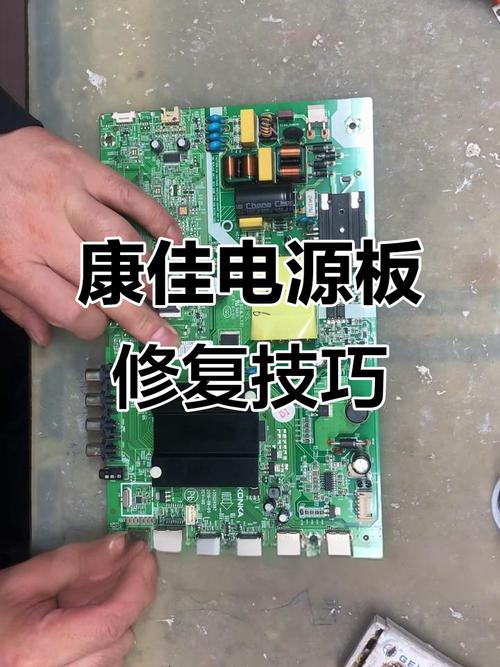

（图片来源网络，侵删）
维修第一步：获取电路图。 维修没有图纸如同盲人摸象，您可以从以下途径获取：
- 专业维修论坛/网站： 如“家电维修论坛”、“迅维网”等，通常有会员分享的图纸和维修案例。
- 淘宝/阿里巴巴： 搜索“康佳1653A图纸”，通常可以购买到高质量的PDF版图纸。
- 百度文库/豆丁网： 有时也能找到，但需注意甄别版本的正确性。
维修第二步：安全准备。
- 断电： 拔下电视电源线。
- 放电： 找到电源板上那个体积最大的滤波电容（通常标有400V，容量如100μF-220μF），用一只大功率（如10W/1kΩ）的电阻或带绝缘柄的螺丝刀，将其两个引脚短路，彻底释放掉储存的电能。这是防止电击的关键步骤！
故障现象分类与维修思路
康佳1653A的故障通常可以分为以下几大类：
故障现象1：完全无反应，指示灯不亮
这通常意味着电源板完全没有工作,或者待机电路（STB）有故障。

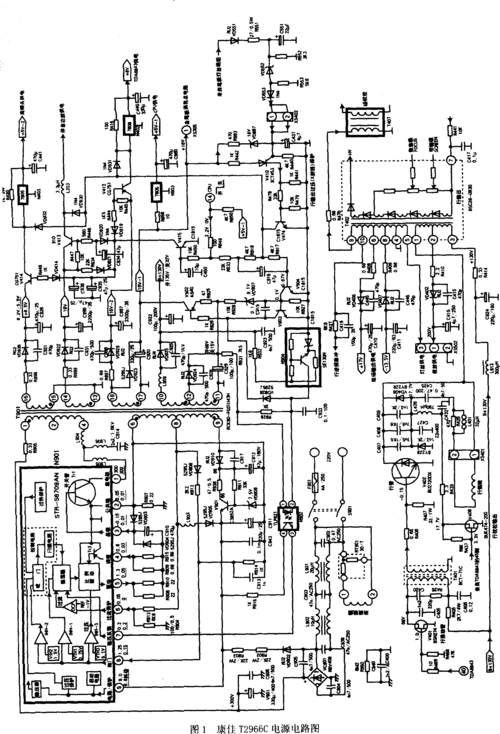

（图片来源网络，侵删）
维修思路：
-
保险丝检查：
- 保险丝F801熔断： 这说明初级回路存在严重短路，常见故障点有：
- 整流桥（BR801）： 击穿短路。
- 主开关管（Q801，如K2645、2SC5422等）： 击穿短路，这是最高发的故障点之一。
- PFC（功率因数校正）电路中的开关管（如果存在）： 部分1653A版本带有PFC电路，其开关管也容易击穿。
- 市电输入抗干扰电路（CX801, L801等）： 偶尔也会短路。
- 处理方法： 更换保险丝前，必须先找到并更换损坏的元件，否则换上新保险丝会立即再次熔断，甚至扩大故障，重点检查上述元件。
- 保险丝F801熔断： 这说明初级回路存在严重短路，常见故障点有：
-
保险丝完好：
- 这说明初级回路没有硬性短路,问题可能在启动电路或反馈电路。
- 检查辅助电源： 这部分电路负责产生+5V_STB待机电压，是整个电源板工作的前提。
- 启动电阻（R802, R803等）： 阻值变大或开路，导致PWM控制器（如IC801 NCP1397）无法获得启动电压。
- PWM控制器（IC801）： 损坏。
- 辅助电源开关管（Q802）： 损坏。
- 光耦（IC802 PC817）： 损坏或工作异常。
- +5V_STB输出端的稳压二极管（如ZD801）： 击穿，导致电压被拉低。
- 测量关键点电压：
- PWM控制器（IC801）的VCC脚： 正常工作时应有12-18V的启动电压，若无，检查启动电阻和VCC供电回路。
- +5V_STB输出端： 正常应为5V，若无或过低，顺着电路检查整流二极管、滤波电容和稳压电路。
故障现象2：指示灯亮，但屏幕不亮，无背光
这表示电源板的待机电路（+5V_STB）正常工作，但主电源（PFC和主开关电路）未启动，或者主电源正常但背光板有问题。

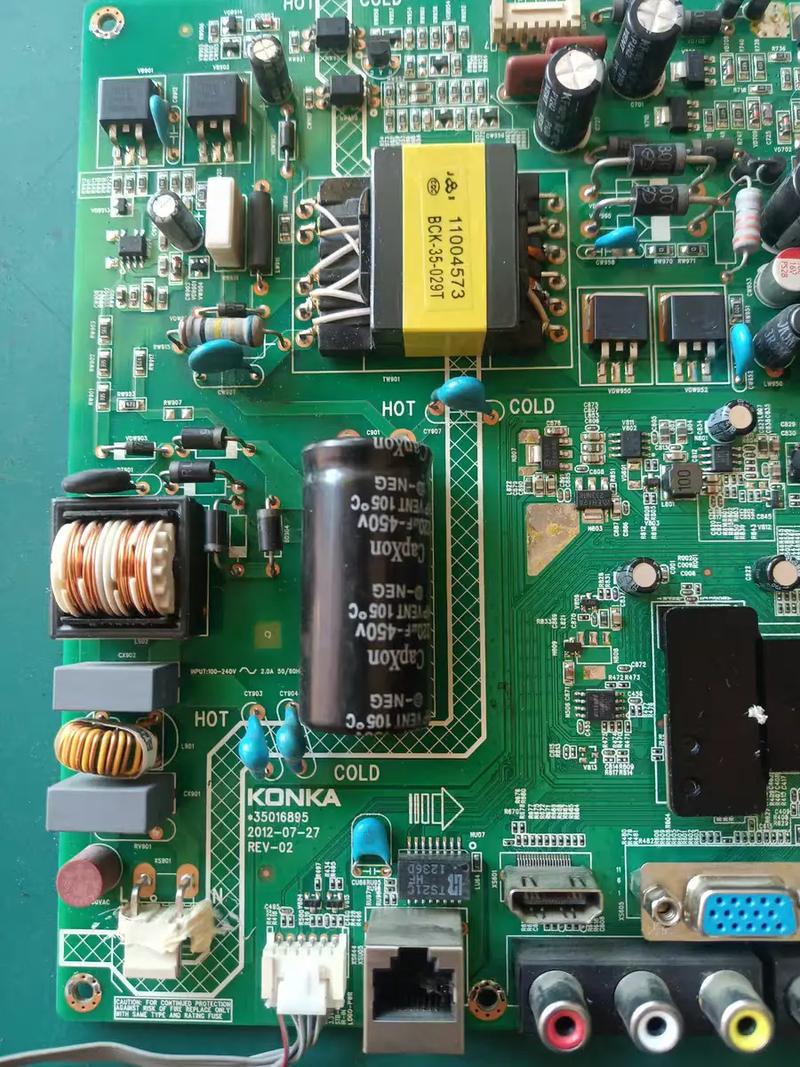

（图片来源网络，侵删）
维修思路：
-
检查主电压输出：
- 测量主电压输出端（通常为+12V和+24V，或+24V和+5V-M，具体看图纸）：
- 电压为0V： 说明主电源未启动。
- 电压偏低或跳动： 说明主电源处于保护状态或负载过重。
- 主电源未启动的可能原因：
- PFC电路未工作： 部分版本1653A的PFC电路为必须工作电路，PFC不工作，主电源无高压输入，无法启动，检查PFC控制芯片（如NCP1653）、PFC开关管（Q811）、PFC电感（L811）等。
- 主电源PWM控制器（IC801）未收到开机信号： 开机信号由主板发出，通过一个光耦（IC803）传递到电源板，检查这个光耦是否工作正常（用万用表二极管档测其内部二极管和三极管特性）。
- 主电源反馈回路异常： 电压采样电阻（如R8xx）、光耦（IC802）、稳压芯片（如TL431）等故障，导致PWM控制器进入保护状态。
- 主开关管（Q801）或其驱动电路故障。
- 测量主电压输出端（通常为+12V和+24V，或+24V和+5V-M，具体看图纸）：
-
检查背光板（LVDS Board）：
- 如果主电压（如+24V）输出正常，但屏幕仍不亮，很可能是背光板故障。
- 判断方法：
- 听声音： 开机时仔细听，是否能听到背光板上的继电器“咔哒”一声吸合的声音。
- 测电压： 测量背光板上连接器（如J802）的使能/ON/OFF脚（通常为高/低电平信号）和亮度/ADIM脚是否有信号电压，这些信号由主板提供。
- 短路法（慎用）： 找到背光板上的使能脚，将其与+5V或地（取决于设计，高电平或低电平有效）短接，强制开启背光，如果背光亮起，说明是主板未给出正确的使能信号。
故障现象3：输出电压不稳定，有“吱吱”声
“吱吱”声是开关电源工作在临界导通状态的典型声音，通常是由于负载过重或电源本身反馈环路故障导致。
维修思路：
-
断开负载法：
- 这是最有效的方法,将电源板的所有输出端（+12V, +24V, +5V等）与主板、背光板等负载全部断开。
- 在输出端接上假负载（12V用12V/5W的汽车灯泡，24V用24V/10W的灯泡）。
- 通电测量输出电压是否恢复正常且稳定。
- 如果电压正常： 说明问题在负载侧，即主板或背光板存在短路或漏电。
- 如果电压仍然异常： 说明问题在电源板本身。
-
检查电源板本身：
- 反馈回路： 重点检查光耦（IC802）、TL431（U801）及其外围的采样电阻、分压电阻，这是导致输出电压不稳最常见的原因。
- PWM控制器（IC801）： 性能不良。
- 主开关管（Q801） 或PFC开关管 性能不良。
- 尖峰吸收电路（R8xx, C8xx, D8xx）： 损坏，导致开关管关断时产生高压振荡，影响工作稳定性。
康佳1653A高发故障元件清单（经验总结）
根据大量维修案例,以下是1653A电源板上最容易出问题的元件，维修时应优先检查：
- 主开关管 Q801： 型号多为 K2645, 2SC5422, K2677 等。这是最高发的故障点，经常击穿短路并连带烧毁保险丝。
- 整流桥 BR801： 容易被主开关管击穿而连带损坏。
- **保险
