tft-lcd技术,即薄膜晶体管液晶显示技术,是现代显示领域的主流技术之一,广泛应用于智能手机、电视、电脑显示器、平板电脑等各类电子设备中,其核心在于通过薄膜晶体管作为每个像素点的开关,精确控制液晶分子的转动,从而实现图像的显示,以下将从技术原理、结构组成、工作流程、关键技术优势、发展历程及未来趋势等方面对tft-lcd技术进行详细阐述。

tft-lcd技术的原理基于液晶的光电效应,液晶是一种介于固态和液态之间的物质,本身不发光,但在外加电场的作用下,其分子排列会发生改变,进而影响光的透过程度,tft-lcd显示屏由两片玻璃基板组成,中间填充液晶材料,前基板(彩色滤光片基板)上涂有红、绿、蓝三色滤光层,后基板(阵列基板)上则集成了薄膜晶体管和像素电极,每个薄膜晶体管作为单个像素点的开关,通过控制施加在像素电极上的电压,来调节液晶分子的偏转角度,从而决定通过该像素点的光线的强度,最终形成彩色图像。

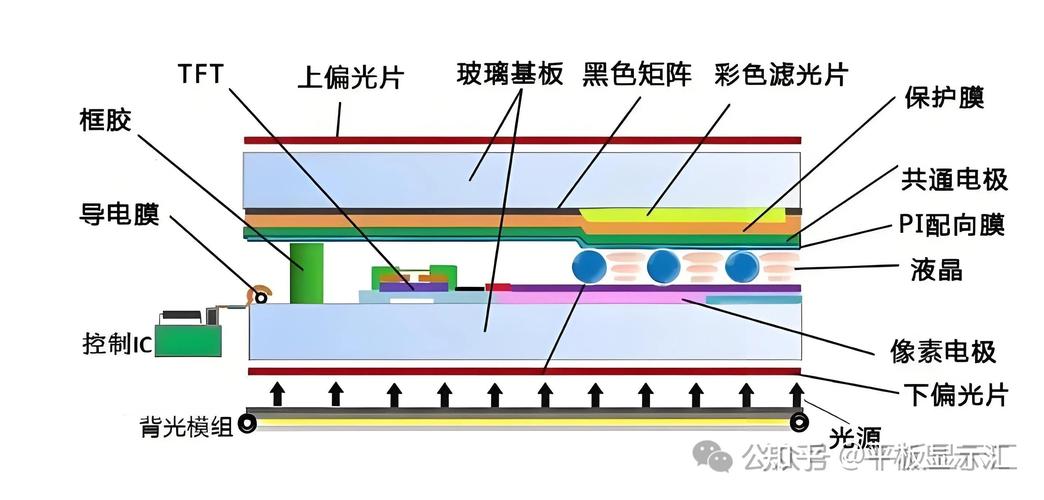

从结构上看,tft-lcd显示屏主要包括背光模组、下偏光片、下玻璃基板(tft阵列基板)、液晶层、上玻璃基板(彩色滤光片基板)、上偏光片以及彩色滤光片等部分,背光模组提供光源,光线依次通过下偏光片、液晶层、上偏光片和彩色滤光片,最终形成彩色图像,tft阵列基板是技术的核心,其上集成的薄膜晶体管通常采用非晶硅(a-si)、低温多晶硅(ltps)或氧化物半导体(如igzo)等材料制成,这些材料具有不同的电子迁移率,直接影响显示器的响应速度、分辨率和功耗等性能指标。
tft-lcd的工作流程可以概括为以下几个步骤:背光模组发出均匀的面光源;光源穿过下偏光片后,成为线性偏振光;线性偏振光进入液晶层,在未加电场时,液晶分子呈平行排列,光线可以直接通过;当tft阵列基板上的薄膜晶体管接收到来自驱动电路的信号时,会在像素电极和公共电极之间形成电场,使液晶分子发生偏转,从而改变光线的偏振方向;偏振光穿过上偏光片时,若偏振方向与上偏光片的方向一致,则光线能够通过,形成亮点;反之,则光线被阻挡,形成暗点;通过彩色滤光片将光线分解为红、绿蓝三原色,通过不同强度的颜色组合,最终形成完整的彩色图像。

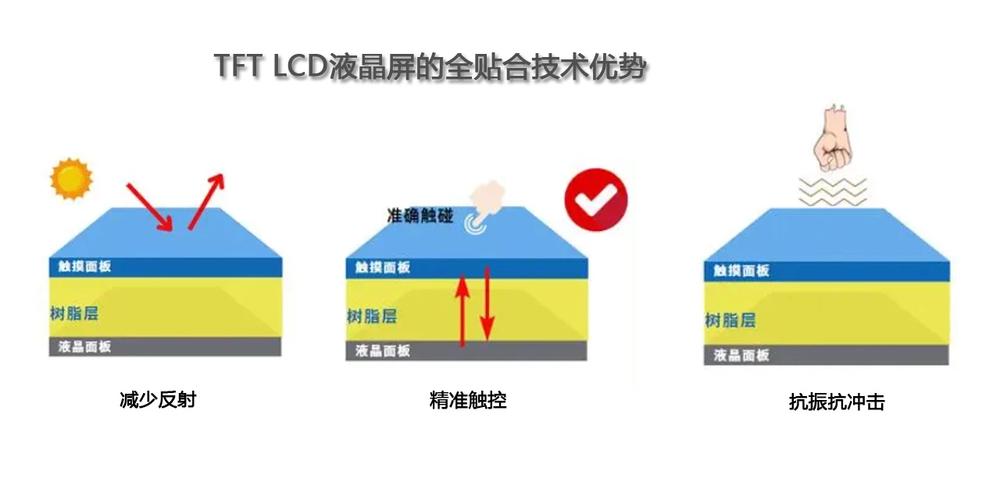

tft-lcd技术的关键优势在于其高分辨率、高对比度、快速响应速度和低功耗等特点,与传统的被动矩阵液晶显示(stn-lcd)相比,tft-lcd采用主动驱动方式,每个像素点都有独立的开关控制,有效解决了交叉干扰和串扰问题,大大提高了显示质量,tft-lcd技术具有较高的开口率,能够在相同尺寸下实现更高的分辨率,同时通过优化驱动电路和液晶材料,可以实现更快的响应速度,满足动态图像显示的需求,在功耗方面,tft-lcd通过精确控制每个像素点的电压,避免了不必要的能量浪费,从而降低了整体功耗。

从发展历程来看,tft-lcd技术起源于20世纪80年代,经过几十年的发展,已经形成了成熟的技术体系,早期的tft-lcd主要采用非晶硅作为半导体材料,虽然成本较低,但电子迁移率较低,响应速度较慢,主要应用于中低端的显示产品,随着技术的进步,低温多晶硅(ltps)技术应运而生,其电子迁移率是非晶硅的100倍以上,能够实现更高的响应速度和集成度,被广泛应用于智能手机、平板电脑等中小尺寸显示领域,近年来,氧化物半导体(如igzo)技术逐渐兴起,其电子迁移率介于非晶硅和低温多晶硅之间,同时具有成本较低、工艺兼容性好等优势,成为tft-lcd技术发展的重要方向。
在tft-lcd技术的产业化过程中,面板制造工艺的优化和设备的升级起到了关键作用,主流的tft-lcd制造工艺包括薄膜制备、光刻、刻蚀、离子注入、镀膜等步骤,每一步都需要精确控制工艺参数,以确保产品的良率和性能,随着第8.5代、第10代甚至更高世代生产线的建成,tft-lcd面板的生产效率大幅提高,成本持续下降,为大尺寸显示设备(如电视、显示器)的普及奠定了基础,柔性显示技术的突破也为tft-lcd带来了新的发展机遇,通过在塑料基板上制造tft阵列,可以实现可弯曲、可折叠的显示产品。
tft-lcd技术也面临着来自有机发光二极管(oled)等新型显示技术的竞争,oled具有自发光、对比度高、响应速度快、可柔性化等优点,在高端显示市场逐渐占据优势,为了应对竞争,tft-lcd技术不断进行创新,如采用量子点技术提高色域,通过mini led背光技术提升亮度和对比度,开发高刷新率面板满足游戏显示需求等,这些技术创新使得tft-lcd在保持成本优势的同时,显示性能不断提升,进一步巩固了其在显示市场的主导地位。
tft-lcd技术将继续朝着高分辨率、高刷新率、高色域、低功耗和柔性化方向发展,随着5g、人工智能、物联网等新兴技术的普及,显示设备作为人机交互的重要界面,将面临更高的性能要求,tft-lcd技术通过与新材料、新工艺的结合,有望在显示效果、用户体验和应用场景等方面实现新的突破,氧化物半导体和金属氧化物半导体材料的研究将进一步优化tft的性能,推动显示向更高分辨率和更高集成度发展;柔性显示技术的成熟将使tft-lcd在可穿戴设备、智能汽车等新兴领域得到更广泛的应用。

为了更直观地展示tft-lcd技术的关键参数,以下表格对比了不同类型tft材料的特性:
| 材料类型 | 电子迁移率 (cm²/V·s) | 成本 | 工艺难度 | 主要应用领域 |
|---|---|---|---|---|
| 非晶硅 (a-si) | 5-1 | 低 | 低 | 中低端显示器、电视 |
| 低温多晶硅 (ltps) | 50-200 | 高 | 高 | 智能手机、平板电脑 |
| 氧化物半导体 (igzo) | 5-20 | 中 | 中 | 中高端显示器、柔性显示 |
tft-lcd技术凭借其成熟的技术体系、较低的成本和不断优化的显示性能,在显示领域占据着重要地位,尽管面临新型显示技术的竞争,但通过持续的技术创新,tft-lcd技术仍将在未来很长一段时间内保持其市场竞争力,并为人们的生活带来更优质的视觉体验。
相关问答FAQs:
-
问:TFT-LCD与OLED显示技术的主要区别是什么?
答:TFT-LCD与OLED的主要区别在于发光原理和结构,TFT-LCD属于被动发光显示,需要背光模组提供光源,通过液晶分子控制光线透过程度来显示图像,而OLED是主动发光显示,每个像素点都能自发光,无需背光,OLED具有更高的对比度、更快的响应速度和更好的柔性显示能力,但TFT-LCD在成本、寿命和显示稳定性方面具有优势,目前在大尺寸显示市场仍占据主导地位。 -
问:IGZO技术在TFT-LCD中的优势有哪些?
答:IGZO(氧化铟镓锌)技术作为TFT-LCD的重要发展方向,具有多方面优势:其电子迁移率是非晶硅的10倍以上,能够实现更高的响应速度和更高的分辨率;IGZO材料的漏电流较小,有助于降低功耗;IGZO工艺可以在较低温度下进行,适合与塑料基板结合,实现柔性显示;IGZO面板的开口率更高,能够在相同尺寸下实现更高的亮度或更低的功耗,因此在中小尺寸高端显示领域具有广阔的应用前景。
