ADSL（Asymmetric Digital Subscriber Line，非对称数字用户线）是一种基于传统电话线（双绞线）实现高速数据传输的技术，其核心在于通过频分复用（FDM）和离散多音调制（DMT）等技术，在现有电话线网络上分离出不同的传输通道，实现语音信号与数据信号的同时传输，并利用非对称特性满足用户对下载速度远高于上传速度的需求，以下从技术原理、关键技术和实现细节三个方面详细阐述ADSL采用的核心技术。
技术原理：基于电话线的高速数据传输

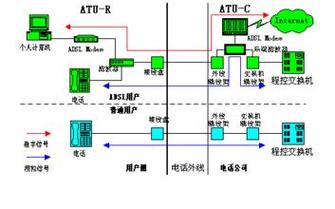

ADSL技术的本质是在现有的铜质电话线（双绞线）上实现宽带接入，其核心优势在于利用电话线未被充分利用的频谱资源，传统电话线传输语音信号的频带范围为300Hz~3.4kHz，而电话线的物理带宽可达1MHz以上，ADSL正是通过分割频谱，将低频段用于语音通话（确保传统电话业务不受影响），高频段用于数据传输，从而实现“话音+数据”的同线传输。
ADSL的“非对称”特性体现在上下行速率的差异：下行速率（从网络到用户）最高可达8Mbps，上行速率（从用户到网络）最高可达1Mbps，这一设计主要针对互联网应用中用户下载数据量远大于上传数据量的特点（如网页浏览、视频点播、文件下载等），为了实现非对称传输，ADSL在调制技术、功率分配和频谱划分上均进行了针对性优化。
关键技术：频分复用与离散多音调制
ADSL的实现依赖于多项核心技术的协同工作,其中频分复用（FDM）和离散多音调制（DMT）是两大基础，此外还包括前向纠错编码、自适应调制等技术。
频分复用（FDM）：分离语音与数据通道

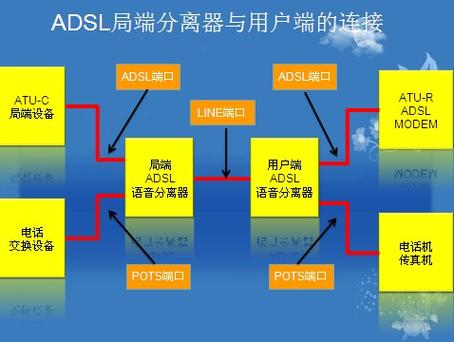

FDM是ADSL实现“话音+数据”同传的基础，通过高通和低通滤波器，ADSL将电话线的频谱划分为三个独立通道：
- 语音通道（POTS，Plain Old Telephone Service）：频带范围0~4kHz，用于传统电话业务，确保即使数据传输中断，语音通话仍可正常进行。
- 上行通道（Upstream）：频带范围25~138kHz，用于用户向网络发送数据（如上传文件、发送邮件等），速率较低但稳定性要求高。
- 下行通道（Downstream）：频带范围138kHz~1.1MHz，用于网络向用户发送数据（如下载视频、浏览网页等），速率较高且频谱资源更丰富。
三个通道之间通过“保护频带”（Guard Band）隔离，避免信号相互干扰，语音通道与上行通道之间留有4~25kHz的保护频带，上行与下行通道之间留有138kHz的保护频带，确保频谱分割的清晰性。
离散多音调制（DMT）：高效利用频谱资源
DMT是ADSL的核心调制技术,其核心思想是将整个可用频谱（138kHz~1.1MHz）划分为多个子载波（Subcarrier），每个子载波的中心频率间隔为4.3125kHz，共可划分出256个子载波（编号为0~255），每个子载波可根据信道质量独立调制不同速率的数据，实现频谱资源的动态分配。
DMT技术的优势主要体现在三个方面：
- 抗干扰能力：电话线在传输过程中易受串扰（来自其他双绞线的信号干扰）、脉冲噪声（如电器开关产生的瞬时干扰）和衰减（信号随距离增强而减弱）的影响，DMT通过在每个子载波上采用QAM（正交幅度调制）调制，并动态调整子载波的功率和速率（如信道条件好的子载波采用256-QAM，速率可达8bit/符号；信道条件差的子载波采用QPSK，速率仅2bit/符号），确保整体传输的稳定性。
- 频谱利用率：通过将频谱划分为多个窄带子载波，DMT能够根据信道的频率选择性衰落特性（不同频率的信号衰减程度不同）灵活分配数据，高频段信号衰减严重，可降低子载波速率或关闭；低频段信号衰减较小，可提高子载波速率，从而最大化频谱利用率。
- 自适应调整：ADSL系统会实时监测各子载波的信道质量（如信噪比SNR），并通过比特分配算法动态调整每个子载波的调制方式和速率，当某个子载波受到脉冲噪声干扰时，系统可临时将其调制方式从16-QAM降为QPSK，待干扰消失后再恢复，确保数据传输的连续性。
前向纠错编码（FEC）：提升数据传输可靠性
电话线传输环境复杂,易出现数据误码，ADSL采用里德-所罗门编码（Reed-Solomon, RS编码）与交织技术（Interleaving）结合的前向纠错机制，降低误码率。
- RS编码：在数据发送前，按照一定规则添加冗余校验码，接收端通过校验码可纠正一定数量的错误比特（如RS(255,239)编码可纠正8个错误字节）。
- 交织技术：将连续的数据比特分散到不同的时间间隔或子载波上传输，避免突发噪声（如脉冲噪声）导致连续数据出错，提高纠错效率。
其他辅助技术
- 回波消除（Echo Cancellation）：ADSL采用频分复用划分上下行通道，但实际应用中可能存在信号反射导致的回波干扰，回波消除技术通过识别并消除回波信号，确保上下行通道的独立性。
- 快速启动（Fast Start）：ADSL连接建立时，系统首先进行“训练过程”，通过发送测试信号探测信道质量，确定各子载波的调制方式和速率，随后快速进入数据传输状态，缩短连接建立时间。
实现细节：从调制到传输的完整流程
ADSL的数据传输过程可分为调制、编码、传输和解调四个阶段：
- 数据封装：用户数据（如IP包）被分割为长度为255字节的帧，每帧添加16字节的RS校验码，形成271字节的RS编码帧。
- 交织处理：RS编码帧通过交织器将数据比特分散，降低突发噪声影响。
- DMT调制：交织后的数据被分配到256个子载波上，每个子载波根据信道质量选择QAM调制方式（如QPSK、16-QAM、64-QAM、256-QAM），并转换为相应的复数符号。
- 数模转换与发送：调制后的数字信号通过数模转换器（DAC）转换为模拟信号，经放大后通过电话线发送。
- 接收与解调：接收端通过模数转换器（ADC）将模拟信号转换为数字信号，通过DMT解调恢复各子载波的数据，再经去交织和RS解码纠正误码，最终还原为用户数据。
ADSL技术性能与频谱分配示例
为更直观展示ADSL的频谱划分和速率分配,以下以典型ADSL2+（ITU G.992.5标准）为例，通过表格说明其频谱资源利用情况：
| 通道类型 | 频带范围 | 子载波数量 | 典型调制方式 | 最大速率贡献 |
|---|---|---|---|---|
| 语音通道（POTS） | 0~4kHz | -（独立传输） | ||
| 保护频带1 | 4~25kHz | -（隔离语音与上行） | ||
| 上行通道 | 25~138kHz | 26个子载波 | QPSK~16-QAM | 最高1Mbps |
| 保护频带2 | 138kHz | -（隔离上下行） | ||
| 下行通道 | 138kHz~2.2MHz | 512个子载波 | QPSK~256-QAM | 最高24Mbps |
注：ADSL2+通过将下行频谱扩展至2.2MHz，子载波数量增加至512个，下行速率最高可达24Mbps，进一步提升了宽带接入能力。
相关问答FAQs
Q1：ADSL与普通拨号上网（Modem）有什么本质区别？
A：普通拨号上网利用电话线的0~4kHz语音频段传输数据，速率最高仅56Kbps，且传输时会占用电话线路，无法同时通话，ADSL则通过频分复用技术将语音与数据分离，利用高频段（25kHz以上）传输数据，速率可达8~24Mbps，且不影响语音通话，属于“宽带接入”技术，而拨号上网属于“窄带接入”技术。
Q2：ADSL的传输速率会受到哪些因素影响？
A：ADSL的传输速率主要受以下因素影响：
- 线路距离：用户端到电信机房的距离越长，信号衰减越大，速率越低（通常距离超过5km时速率显著下降）；
- 线路质量：电话线老化、接头氧化、电磁干扰（如附近有电力线、电机设备）会降低信噪比，影响速率；
- 调制方式：DMT技术中，子载波的调制方式（如QPSK、256-QAM）直接决定速率，信道质量差时系统会自动降低调制方式；
- 设备性能：ADSL Modem和局端设备的性能（如支持ADSL2+标准）会影响最大速率支持能力。
