Led24k11p电视主板维修终极指南：从故障现象到精准解决，附实测案例
** 本文是针对海信LED24K11P电视主板维修的深度技术指南，我们将系统梳理该主板常见故障现象，提供详细的故障排查思路、关键测试点电压数据、核心元器件检修技巧，并辅以真实维修案例，帮助维修人员快速定位问题，高效解决故障，提升维修成功率。

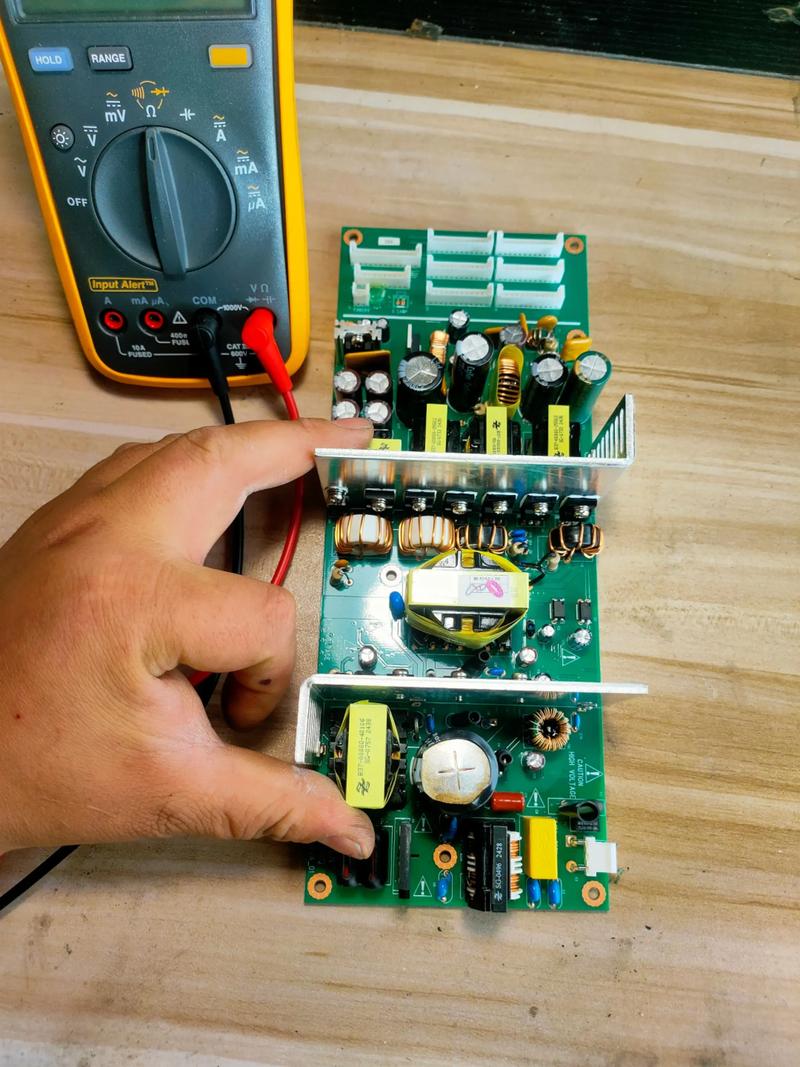

（图片来源网络，侵删）
引言：为何“Led24k11p主板维修”是搜索热点？
海信LED24K11P作为一款经典的24英寸小尺寸电视,凭借其稳定的性能和亲民的价格，曾广受市场欢迎，随着使用年限的增长，其核心部件——主板（也称为主板板、信号板）开始进入故障高发期，当电视出现不开机、无图像、无声音、花屏等疑难杂症时，90%以上的问题根源都指向了主板。
当用户在百度搜索“Led24k11p主板维修”时，他们迫切需要的不仅仅是“换主板”这个昂贵的解决方案，更是一份能指导他们自行判断、甚至动手维修的“技术宝典”，本文正是为满足这一核心需求而生，旨在成为你搜索结果中最值得信赖的答案。
认识你的“大脑”：Led24k11p主板结构与核心功能
在进行维修之前,我们必须先了解这块主板，它就像是电视的“大脑和神经中枢”，集成了多个关键功能模块：
- 电源模块 (Power Supply Unit, PSU)： 负责将220V交流电转换为电视内部各模块所需的多种直流电压（如+5V, +12V, +24V等）。
- 信号处理与解码模块 (Main Processor & Decoder)： 核心主控芯片，负责接收和处理外部信号（如HDMI、AV、TV信号），并进行解码。
- 背光驱动模块 (Backlight Inverter/Driver)： 专门为屏幕的LED背光条提供恒流驱动电压，点亮屏幕。
- 音频处理与功放模块 (Audio Processor & Amplifier)： 处理解码后的音频信号，并经功放芯片放大后，驱动扬声器发声。
- 接口与控制模块 (I/O & Control)： 包括各种输入输出接口（HDMI、USB、AV等）以及用户按键的信号处理。
故障点定位： 不同模块的故障会导致不同的现象，这是我们排查的第一步。
（图片来源网络，侵删）
Led24k11p主板常见故障现象与排查思路
| 故障现象 | 可能的故障模块 | 排查思路与重点 |
|---|---|---|
| 完全不开机，指示灯不亮 | 电源模块 | 检查电源板输入保险丝是否熔断。 2. 测量市电输入端是否有220V交流电。 3. 测量电源板输出端（如P101插座）的+5VSTB（待机电压）是否正常，若无，重点检查副电源电路。 |
| 完全不开机，指示灯亮 | 系统控制/主芯片 | 指示灯亮说明副电源正常。 2. 测量主电源芯片（如N801）输出的+5V, +12V, +24V等电压是否正常。 3. 检查主芯片（U201）的供电、时钟晶振（Y201）、复位电路是否正常。 |
| 能开机，有声音，但屏幕黑屏 | 背光驱动模块 | 在黑暗环境下，仔细观察屏幕是否有微弱图像。 2. 测量背光驱动板（或主板上的背光驱动电路）的供电（如+24V）是否正常。 3. 测量背光驱动芯片（如N401）的EN（使能）信号、PWM（调光）信号是否正常。 4. 检查升压电感、输出电容、灯条本身是否短路或开路。 |
| 图像异常（花屏、闪屏、彩色失真） | 信号处理/存储/屏线 | 检查所有输入信号源（HDMI、TV等）是否正常。 2. 检查连接主板与屏幕的LVDS或TCON排线是否松动或损坏。 3. 测量主芯片（U201）的供电是否稳定。 4. 检查程序存储器（Flash，如U202）和数据存储器（DDR，如U203）是否存在虚焊或损坏。 |
| 有图像，无声音 | 音频处理/功放模块 | 检查静音控制电路是否异常。 2. 测量音频功放芯片（如N601）的供电（如+12V）是否正常。 3. 用示波器测量功放芯片的音频输入端（如左右声道）是否有波形输出，若无，向前级音频处理电路排查。 |
实战维修：Led24k11p主板关键测试点与电压数据
【重要提示】：在进行任何测量前，请务必确保电视已与市电完全断开，并等待大容量滤波电容充分放电！维修建议使用隔离变压器，确保人身安全。
以下为实测关键点参考电压（因批次和测量工具不同，可能存在±0.2V误差）：
-
电源部分关键点：
- 待机5V (STB): 插上电源不开机时，此脚应有稳定的+5V电压，若无，检查副电源电路（如IC901、变压器T901等）。
- 主电源P101插座:
- +5V: 为主板小信号电路供电。
- +12V: 为伴音功放、背光驱动等供电。
- +24V: 专为LED背光驱动供电。
-
系统控制部分关键点：
（图片来源网络，侵删）- 主芯片U201 (MSD6I8818BA或类似型号) 供电脚: 通常有多组供电，如+1.2V (核心电压)、+3.3V (IO电压)，上电瞬间用万用表监测，若无电压或电压爬升缓慢，是主芯片不工作的常见原因。
- 晶振Y201 (27MHz): 用示波器测量应有非常规则的正弦波或方波，幅度约1Vpp，若无波形或波形畸变，主芯片将无法工作。
- 复位脚 (RST): 开机瞬间应有低电平复位信号，然后迅速变为高电平。
-
背光驱动部分关键点：
- 背光使能脚 (EN): 由主芯片控制，开机后应为高电平（如3.3V或5V），若为低电平，背光将被强制关闭。
- 背光调光脚 (PWM): 开机后应有频率约1-2kHz的脉冲信号，占空比可调，用示波器测量，若无信号或信号异常，会导致屏幕亮度异常或黑屏。
经典维修案例分析
屡烧保险丝，指示灯不亮
- 故障现象： 用户反映电视突然不通电，打开后盖发现电源板输入保险丝F801已熔断发黑。
- 排查过程：
- 初步判断存在严重短路,首先用万用表二极管档测量电源输入端整流桥（DB801）的交流输入端，发现已短路。
- 更换整流桥后,再次测量输入端电阻，恢复正常。
- 为防止再次损坏,对市电输入端的滤波电容（CX801, CX802）、主开关管（Q801）的D-S极进行对地电阻测量，均未发现异常。
- 装上同规格保险丝,通电测试，电压输出正常，故障排除。
- 本案为市电电压不稳或雷击导致整流桥击穿短路，进而烧毁保险丝。
有声音、有指示灯，屏幕黑屏（背光未点亮）
- 故障现象： 电视能正常开机，有伴音，但屏幕漆黑，用手电筒照射屏幕能看到暗淡图像。
- 排查过程：
确定故障在背光驱动电路,测量主板通往背光条插座（如JP401
