重要声明
安全第一！ 电视内部含有高压电，即使在断电后，大容量电容器中仍可能储存有致命的电荷，非专业维修人员请切勿尝试自行拆机维修，以免发生触电或损坏设备的风险，本手册信息仅供具备电子维修资质的专业技术人员参考。
（图片来源网络，侵删）
第一部分：产品基本信息
- 型号： L40F3309B
- 品牌： TCL
- 屏幕尺寸： 40英寸
- 分辨率： 1920 x 1080 (Full HD)
- 面板类型： VA (Vertical Alignment) 面板
- 背光技术： LED (直下式背光)
- 智能系统： 基于Android的智能电视系统（具体版本可能因地区而异，如Android 8.0或更高版本）
- 主要接口：
- HDMI x 2
- USB x 2
- RF天线输入 (75Ω)
- AV输入 (三色莲花接口)
- 数字音频输出 (光纤)
- 耳机输出
第二部分：维修前准备与安全规范
- 断电与放电：
- 拔下电视电源线。
- 等待至少10-15分钟，让内部大容量电容充分放电。
- 使用万用表电容档或专用放电工具,对电源板上的主要滤波电容（如C801, C802等，具体位置见原理图）进行放电确认。
- 防静电措施：
- 维修人员应佩戴防静电手环。
- 使用防静电工作台。
- 避免用手直接触摸电路板上的芯片和精密元件的引脚。
- 工具准备：
- 十字螺丝刀、内六角扳手、塑料撬棒（避免划伤外壳）。
- 万用表（必备，用于测电压、电阻、通断）。
- 示波器（用于检测信号波形，高级维修必备）。
- 电烙铁、焊锡丝、松香、吸锡器。
- 替换零件（如电源板、主板、逻辑板、灯条等）。
第三部分：常见故障与排查流程
故障现象一：完全无反应，指示灯不亮
- 可能原因：
- 电源板故障。
- 电源线损坏或插座无电。
- 主板电源开关电路故障。
- 排查步骤：
- 检查外部供电： 确认电源插座正常，更换一根确认完好的电源线。
- 测量电源板输出：
- 断开电源板与主板、屏幕驱动板的连接器。
- 给电源板单独通电（需短接电源板上的“PS-ON”或类似标识的引脚，使其处于开机状态）。
- 使用万用表测量电源板各路输出电压（如+12V, +5V, +24V等，具体电压值请参考电源板上的标签或原理图）。
- 如果所有电压均无输出或严重偏低： 判断为电源板故障，重点检查电源板的保险丝、整流桥、大功率开关管（如MOSFET）、PWM控制器芯片（如OB2268, VIPer12A等）以及其周边的启动电阻、反馈电路等。
- 24V或+12V等某一路电压无输出： 检查该路电压的整流二极管、滤波电容、保险电阻是否损坏。
- 检查主板： 如果电源板输出电压正常，但连接主板后仍无反应，则可能是主板上的CPU或电源管理芯片工作异常。
故障现象二：指示灯亮，但屏幕不亮（黑屏）
- 可能原因：
- 背光故障： 背光板（LED驱动板）或灯条损坏。
- 主板/逻辑板故障： 主板未发出开机指令，或逻辑板未正确驱动屏幕。
- 屏幕本身损坏。
- 排查步骤：
- 观察屏幕： 在黑暗环境下，仔细观察屏幕，如果能看到非常暗的图像，则说明主板和逻辑板工作正常，问题出在背光部分，如果完全看不到任何图像，则可能是逻辑板或屏幕本身问题。

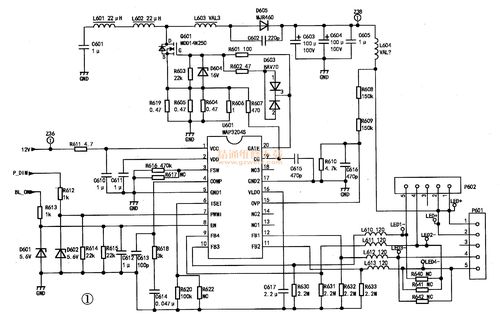

- 检查背光：
- 使用万用表测量背光板（LED驱动板）的输入电压（通常来自电源板的+24V或+12V）是否正常。
- 测量背光板的“ON/OFF”或“BL-ON”控制信号（通常是高电平或低电平信号）是否来自主板且正常。
- 如果输入电压和控制信号都正常,但背光不亮，则判断为背光板故障，常见故障元件：背光驱动芯片（如OZ9926, OZ964等）、MOSFET、升压电感、限流电阻以及输出端的保险电阻。
- 如果背光板有输出,但屏幕不亮，可能是灯条损坏，可以使用万用表或灯条测试笔逐个检查灯珠是否开路。
- 检查主板和逻辑板：
- 如果背光正常,但屏幕无图像，则问题在主板或逻辑板。
- 主板： 检查主板是否正常输出LVDS或RGB信号到逻辑板，可以测量关键芯片的供电和复位信号是否正常。
- 逻辑板： 逻辑板负责驱动屏幕的行列驱动芯片，常见故障是逻辑板上的DC-DC转换芯片损坏，导致屏幕驱动芯片得不到正确的供电，检查逻辑板上各组电压（如VCC, VGH, VGL等）是否正常。
故障现象三：有图像，但无声音
- 可能原因：
- 静音设置。
- 主板音频处理电路故障。
- 扬声器或音频功放板故障。
- 排查步骤：
- 检查设置： 进入电视设置，检查是否被静音，或音量是否被调到最低。
- 检查音频输出： 尝试连接耳机或有源音箱，如果外部设备有声音，说明主板音频处理部分正常，问题在内部扬声器或功放电路。
- 测量功放板：
- 找到连接扬声器的功放板（可能在主板内部，也可能是一个独立的小板）。
- 测量功放板的供电电压是否正常。
- 使用示波器或万用表交流档测量功放板的音频信号输入端是否有信号。
- 如果有输入信号和供电,但无输出，则判断为功放板或扬声器损坏，功放板常见的故障元件是功放IC（如TDA7492, TAS5707等）及其周边元件。
故障现象四：花屏、图像异常、色彩失真
- 可能原因：
- 逻辑板故障： 屏幕驱动芯片供电或本身损坏。
- 屏幕排线接触不良或损坏。
- 主板信号输出异常。
- 排查步骤：
- 重新插拔排线： 检查主板与逻辑板之间的LVDS/RGB排线是否插紧，有无氧化或损坏，可以拔下后用酒精棉片擦拭金手指再重新插回。
- 检查逻辑板供电： 测量逻辑板各组工作电压是否稳定、正常。
- 替换法： 如果条件允许，用一块好的逻辑板或屏幕总成进行替换，以快速定位故障点，花屏通常指向逻辑板或屏幕本身的问题。
第四部分：主要电路板简介
- 电源板：
- 功能： 将220V交流电转换为电视各部分所需的各种直流电压（如+12V, +5V, +24V等）。
- 关键元件： 保险丝、整流桥、PFC（功率因数校正）电路、PWM控制器、开关MOSFET
（图片来源网络，侵删）
