tl3843p电路维修是电子维修领域中较为常见的工作,该芯片作为电流模式PWM控制器，广泛应用于开关电源、DC-DC变换器等电路中，其维修需要结合理论知识与实践经验，通过系统性的检测步骤定位故障点，以下从tl3843p的功能特性、常见故障现象、维修流程及关键参数检测等方面展开详细说明。

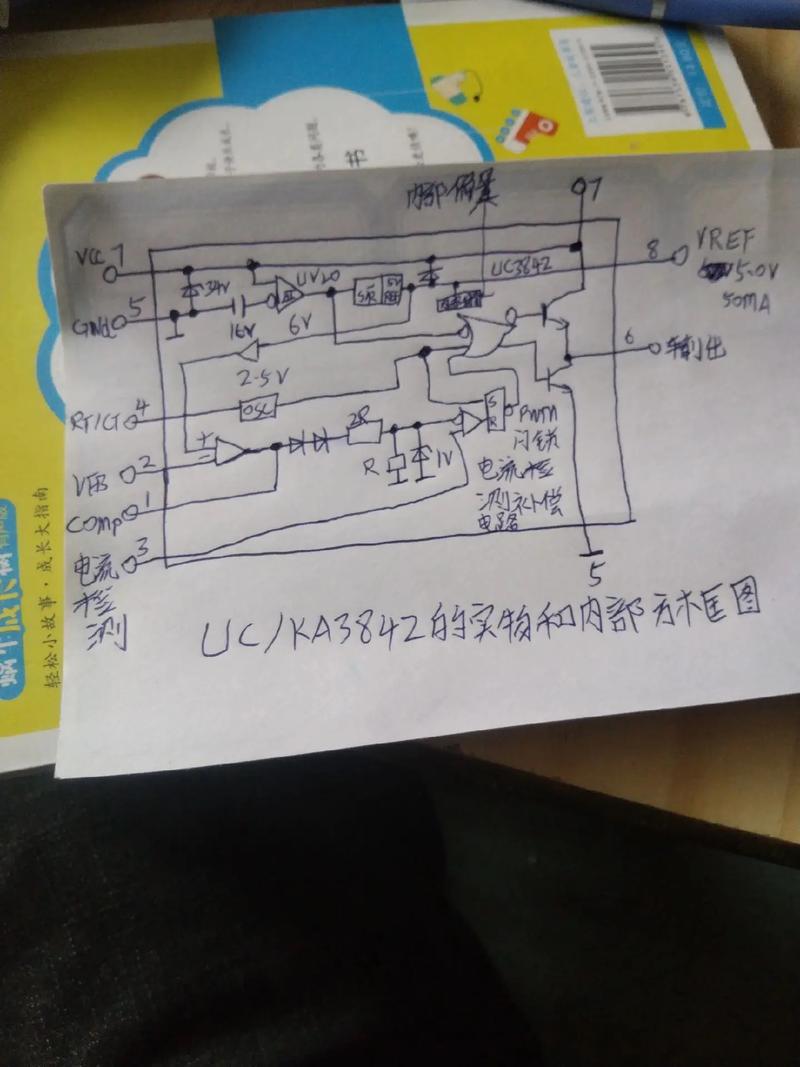

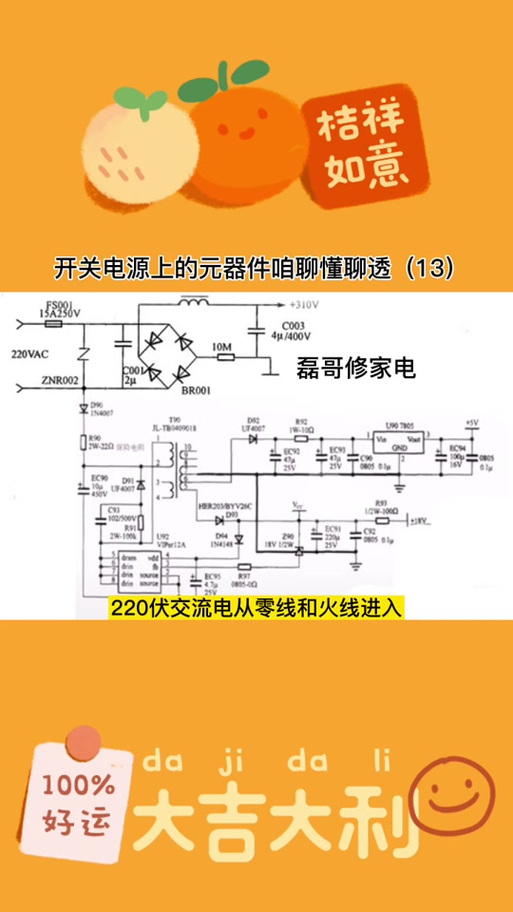

tl3843p内部集成了精密基准电压源、误差放大器、PWM比较器、欠压锁定电路及过流保护等功能模块，典型工作电压为8-30V，启动电压通常高于16V，正常工作后维持电压在8-10V，其输出驱动能力为1A峰值电流，可直接驱动MOSFET或IGBT，基于这些特性，维修时需重点关注供电、反馈及驱动回路。
维修前需准备工具：数字万用表、示波器、可调直流稳压电源、焊接设备等，首先观察电路板外观，检查有无明显元件烧毁、虚焊、电容鼓包等现象，对于tl3843p本身，可先测量其供电脚（VCC，脚7）电压，若电压低于8V，可能是启动电阻开路、滤波电容失效或供电线路短路；若电压为0V，需检查保险丝是否熔断、整流桥是否损坏，若VCC电压正常但芯片不工作，则需进一步检测基准电压脚（REF，脚8），正常时应为5V±0.1V，若偏差过大，则芯片可能损坏。
接下来检测反馈回路,tl3843p通常通过光耦或直接取样方式获取输出电压反馈信号，测量误差放大器输出脚（COMP，脚1）电压，正常时应在2-3V，若过高或过低，可能是反馈电阻变值、光耦失效或稳压二击穿，在反激式电源中，若光耦发光二极管侧无电流，可能是输出电压采样电阻开路；若接收三极管侧无电压，需检查供电电阻是否开路，驱动回路检测中，输出脚（OUTPUT，脚6）应有PWM脉冲波形，若无输出，除芯片损坏外，还需检查过流保护脚（ISENSE，脚3）电压是否超过1V（典型阈值），该脚电压过高会导致芯片封锁输出，可通过测量限流采样电阻两端电压判断是否过流触发，若电阻电压异常，可能是功率管短路或负载过重。
关键元件检测方面,tl3843p的外围元件如振荡电阻（RT）、振荡电容（CT）直接影响开关频率，典型电路中，RT接脚8与脚7之间，CT接脚4与地之间，频率计算公式为f=1.8/(RT×CT)，若频率偏离设计值，需检查RT、CT是否变质，续流二极管、开关变压器初级及次级整流二极管的正向压降检测也至关重要，二极管正向压降超过0.7V（硅管）可能存在性能下降，功率MOSFET的D-S极间电阻应在毫欧级，若阻值无穷大或短路，需更换并检查驱动电路是否导致其损坏。
维修过程中需注意安全事项：首先断开输入电源，对大容量电容放电，避免触电或元件损坏，更换元件时需确保型号参数一致，特别是电解电容的耐压值、容量及温度等级，对于软启动电路（部分电路在脚1与地之间接有电容），若电容失效可能导致开机瞬间冲击过大，引发保护。
在维修案例中,曾遇到一台tl3843p控制的电源无输出，经检测VCC电压为16V（启动正常），但芯片输出脚无脉冲，测量脚3电压为0V，脚1电压为2.5V，初步判断芯片未过流保护，随后检测基准电压脚8，电压仅为3V，明显偏低，更换tl3843p后恢复正常，另一例为输出电压偏低，测量反馈光耦接收三极管侧无电压，检查发现光耦供电电阻（通常为几十千欧）开路，更换后故障排除。
以下是相关问答FAQs：
问题1：tl3843p电路输出电压波动，可能的原因有哪些？
解答：输出电压波动通常与反馈回路稳定性有关，首先检查tl3843p的COMP脚（脚1）是否有振荡波形，若无，可能是补偿电容失效或反馈网络参数不当；若有振荡，需检测输出滤波电容是否老化（ESR增大）、开关变压器的引脚是否虚焊，以及负载是否不稳定，VCC脚电压波动也会导致输出异常，需检查供电滤波电容及启动电阻的接触情况。
问题2：维修时发现tl3843p发烫，如何判断是芯片自身问题还是外围电路故障？
解答：tl3843p发烫多为内部驱动电流过大或工作异常导致，首先断开输出脚（脚6）的负载，测量其对地电阻，若仍很低，说明芯片内部可能短路，若断开后恢复正常，则检查驱动回路中的上拉/下拉电阻是否变质，或功率管栅极电阻是否过小导致驱动电流过大，若VCC电压过高（超过30V）也会导致芯片过热，需检查稳压电路是否失效。
