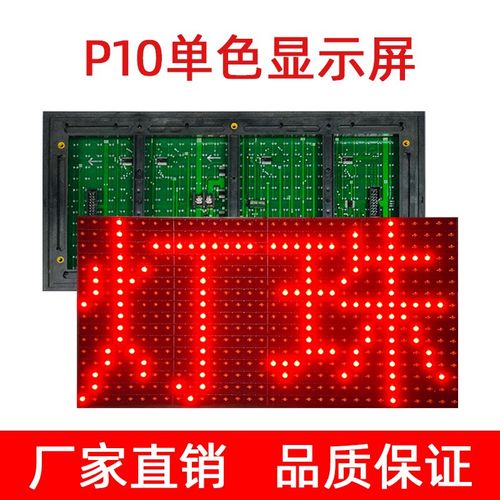

P10单元板作为LED显示屏的核心显示单元,其维修工作需要结合系统化排查与精准操作，尤其在视频显示异常场景下，需从信号传输、电源供应、驱动芯片、模块连接等多维度综合分析，以下结合常见故障类型，详细拆解维修流程与关键检测点。
维修前的基础检测与工具准备
在动手维修前,需先断电并做好安全防护，准备万用表、示波器、压线钳、备用驱动芯片（如MBI5024、TB62726等）、焊台及镊子等工具，重点记录故障现象：如全黑屏、花屏、局部不亮、色彩异常、视频延迟或卡顿等，初步判断故障范围是单块单元板、多块板或控制系统问题。
视频显示故障的核心排查方向
信号传输问题：视频“失真”的根源
视频信号异常是P10单元板最常见的故障,表现为花屏、条纹、无显示或色彩错乱，需依次检测信号输入路径：
- 排线连接：检查单元板与接收卡之间的16P/26P排线是否松动、氧化或弯折，可用万用表二极管档测试排线通断（正常时每根线与对应端子导通），若排线破损，需更换同规格排线（注意方向，通常红边或凸点为信号起点）。
- 驱动芯片信号脚：用示波器测量CLK（时钟信号）和DATA（数据信号）脚波形，CLK应为规整方波，DATA信号需与CLK同步且无毛刺，若CLK无波形，排查上游接收卡输出；若DATA异常，检查信号传输路径中的电阻（如100Ω限流电阻）是否虚焊或损坏。
- 信号放大与分配：对于多级级联的单元板，需检测信号放大器（如74HC245）是否工作正常，其使能脚（OE）需为高电平，若异常会导致信号衰减或中断。
电源供应异常：显示“黑屏”或“闪烁”的关键
电源问题直接导致单元板无法正常工作,需重点检测：
- 电压稳定性：P10单元板工作电压通常为5V，用万用表测量电源输入端VCC和GND之间的电压，正常范围应为4.8-5.2V，若电压偏低（如＜4.5V），排查电源线径是否过细、供电电源功率不足（单块板功率约10-15W，需预留30%余量）或电源接口氧化。
- 电源通路：检查保险丝是否熔断（正常阻值接近0Ω，若无穷大则需更换同规格保险丝）、LDO稳压芯片（如AMS1117-5.0）输入输出电压是否正常（输入Vin应＞5V，输出Vout稳定为5V），若局部区域不亮，需检测对应电源分路的电感（如10μH）是否开路。
- 背光与灰度控制：对于含RGB灯珠的单元板，若出现色彩暗淡或局部缺色，需测量灯珠驱动脚（如R/G/B）的电压是否正常（通常2.0-3.0V），灯珠本身是否损坏（可用万用表二极管档测试灯珠正反向导通）。
驱动芯片与灯珠故障：显示“花屏”或“亮点”的元凶
驱动芯片是控制灯珠显示的核心,常见故障包括芯片损坏、虚焊或程序错乱：
- 驱动芯片检测：P10单元板通常采用16位或32位恒流驱动芯片（如MBI5024），测量其VCC、GND、CLK、DATA、OE等引脚电压是否正常，若芯片发热严重或局部引脚电压异常，需更换同型号芯片（注意焊接方向，避免短路）。
- 灯珠坏点排查：通过单点测试功能（或短接控制信号）判断灯珠是否损坏，若出现常亮或常灭，需检测对应灯珠的驱动线路是否短路/断路，或更换灯珠（需选用同型号、同亮度的RGB灯珠，避免色差）。
- 电阻电容元件：检查与驱动芯片相连的电阻（如排阻RN1-RN4）是否阻值偏移，电容（如104滤波电容）是否鼓包或漏液，这些元件异常会导致信号干扰或供电不稳。
控制系统与软件设置：视频“卡顿”或“不同步”的隐形因素
若视频显示延迟、画面撕裂或内容与源文件不符，需排查控制系统：
- 接收卡设置：检查接收卡的分辨率、刷新率、灰度参数是否与单元板匹配（如P10单元板最佳刷新率为1920Hz，灰度16位），可通过接收卡软件（如Linsn、Nova）重新设置参数。
- 发送卡与线缆：确认发送卡输出信号格式（如HDMI/DP）是否与显示屏要求一致，传输线缆是否过长（建议＜15米）或未加屏蔽，避免信号衰减。
- 视频源稳定性：排除电脑、播放器等视频源输出异常，可通过替换法测试（如更换播放设备或视频文件）。
常见故障维修流程表
| 故障现象 | 可能原因 | 检测步骤 | 解决方法 |
|---|---|---|---|
| 全黑屏 | 电源无输入、保险丝熔断 | 测量电源输入电压；2. 检查保险丝通断 | 修复电源线路；2. 更换同规格保险丝 |
| 花屏、条纹 | 信号线松动、驱动芯片损坏 | 重插排线；2. 测量CLK/DATA波形；3. 检测驱动芯片电压 | 更换排线；2. 更换损坏的驱动芯片 |
| 局部区域不亮 | 灯珠损坏、电源分路开路 | 单点测试灯珠；2. 测量对应电源脚电压 | 更换损坏灯珠；2. 检修电源分路电感/线路 |
| 视频卡顿、延迟 | 刷新率设置错误、信号衰减 | 检查接收卡刷新率；2. 测量信号线传输质量 | 调整接收卡参数；2. 更换屏蔽线缆或缩短传输距离 |
| 色彩异常（偏色） | RGB灯珠混装、信号线序错误 | 检查灯珠型号一致性；2. 核对排线R/G/B顺序 | 统一更换同型号灯珠；2. 重新插接排线（按颜色标识） |
维修注意事项
- 断电操作：焊接或更换元件前务必断电，避免短路损坏芯片或灯珠；
- 防静电措施：佩戴防静电手环，避免人体静电击穿驱动芯片；
- 元件匹配：更换芯片、灯珠时需严格核对型号、参数，避免不兼容导致二次故障；
- 逐步排查：优先检查电源、信号等基础模块，再深入驱动芯片或控制系统，避免盲目拆解。
相关问答FAQs
Q1：P10单元板出现“局部闪烁”但无黑屏，如何快速定位故障？
A：局部闪烁通常为信号不稳定或局部驱动供电异常，首先用万用表测量闪烁区域对应的电源脚电压是否波动（正常应稳定在5V），若电压不稳，检查电源分路的滤波电容是否失效；若电压正常，用示波器检测对应区域的CLK/DATA信号是否出现断续或干扰，重点排查排线接触不良或驱动芯片虚焊，可通过轻压排线观察闪烁变化，确认后重新焊接或更换排线。
Q2：维修后视频显示正常，但屏幕整体亮度不均匀，是什么原因？
A：亮度不均匀多与灯珠电流或驱动芯片恒流特性有关，首先检查单元板是否为不同批次生产（灯珠亮度可能存在差异），若为同批次，需测量各灯珠驱动脚的电流是否一致（正常为5-20mA，根据灯珠规格调整），若电流不均，检测驱动芯片的恒流电阻（如R1-R16）是否阻值偏差，或更换损坏的驱动芯片；若电流正常但亮度仍不均，可能是灯珠老化或光衰不一致，需批量更换同批次灯珠确保亮度均匀。
