维修电源板需要一定的电子技术基础，并严格遵守安全操作规程。在开始任何操作前，请务必确保电视机已完全断电，并对大容量电容进行放电！

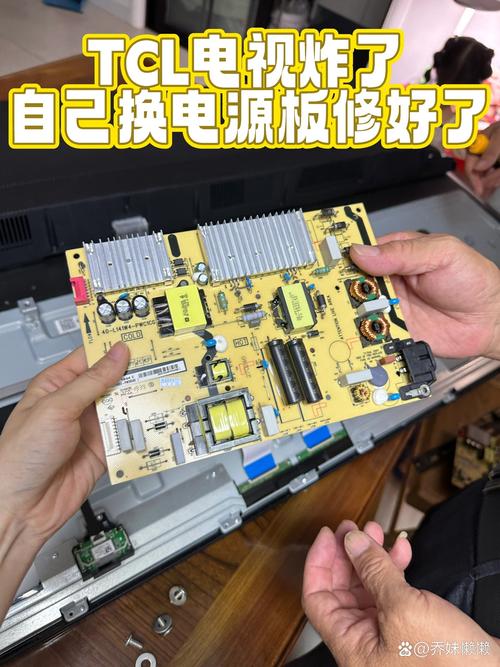

（图片来源网络，侵删）
安全第一：维修前的准备工作
- 完全断电： 拔掉电视机的电源线。
- 放电： 这是最关键的一步！电源板上的大滤波电容（通常在300V以上，容量很大）在断电后仍会储存高压电，使用一个大功率电阻（如1kΩ/5W）的两个引脚分别接触电容的两个焊脚，进行放电，操作时务必使用绝缘工具,注意安全。
- 工具准备：
- 万用表（数字万用表必备,最好有二极管档和电容档）
- 示波器（专业维修,非必需但非常有用）
- 电烙铁、焊锡、松香
- 吸锡器或吸锡线
- 螺丝刀套装
- 隔离变压器（推荐使用，可以隔离市电零线与火线,维修时更安全）
- 替换用的元器件（如保险丝、稳压二极管、MOS管、电容等）
故障现象与初步判断
根据不同的故障现象,我们可以大致判断故障区域：
| 故障现象 | 可能的故障区域 | 初步检查方法 |
|---|---|---|
| 指示灯不亮，无任何反应 | 交流输入及保险丝 PFC（功率因数校正）电路 副电源电路 |
目测保险丝是否熔断。 测量300V大电容两端电压是否正常（约300V）。 |
| 指示灯亮，但屏幕不亮（黑屏） | 主电源电路（提供+24V等电压） 背光驱动电路（逆变器） 高压条与灯板的连接线 |
测量主电源输出的+24V等电压是否正常。 在暗处观察屏幕，看是否有非常暗的图像（有图像说明主板和逻辑板正常，问题在背光驱动）。 |
| 屏幕图像闪烁，或亮一下就灭 | 背光驱动电路 主电源输出电压不稳 灯条本身故障 |
测量背光驱动电路的输出电压是否稳定。 测量主电源各路输出电压是否稳定。 |
| 图像有干扰，有“吱吱”叫声 | 主电源或副电源负载过重 某个滤波电容失效 |
听声音来源，判断是哪个电源部分发出的。 检查输出端是否有短路，测量关键电压纹波是否过大。 |
电源板结构与工作原理简介
EAX61904201电源板主要分为以下几个部分：
- 交流输入与抗干扰电路： 包括保险丝、压敏电阻、X电容、Y电容、共模电感等，用于滤除电网干扰和防止自身干扰电网,并提供过压保护。
- PFC（功率因数校正）电路： 这是现代开关电源的核心部分，它将整流后的脉动直流电转换为约380V的稳定高压直流电，以提高功率因数，减少对电网的污染，这部分通常由一个PFC控制芯片（如NCP1397或类似型号）、一个MOS管和一个大电感（PFC电感）组成。
- 副电源（STB电源）： 只要插上电，这部分电路就工作，为CPU和待机电路提供+5VSB（或+5V-STB）电压,用于驱动电源指示灯和接收遥控器信号。
- 主电源（主电压输出）： 在CPU发出开机指令后，PFC电路工作，主电源启动，它将PFC输出的约380V高压转换为电视主板和背光驱动所需的各种电压，主要是+24V（给主板和TCON供电）和+12V/或+5V（有时也由主电源或副电源提供）。
- 背光驱动电路（逆变器）： 这部分电路接收主板送来的背光开启信号（BL-ON, BL-EN）和亮度信号（PWM/Brightness），将主电源送来的+24V（或+12V）转换为交流高压,去点亮屏幕背面的LED灯条。
分步维修流程（以“指示灯不亮，无反应”为例）
这是最常见的故障,通常从后往前排查。
第1步：静态检查（目测）
- 断开电源板与主板的连接线。
- 仔细观察电源板正面和背面，寻找明显故障点：
- 保险丝熔断： 如果保险丝发黑或熔断，说明后面电路存在严重短路。切勿直接更换保险丝就通电！
- 电容鼓包、漏液： 这是电容失效的典型特征,需要更换。
- MOS管炸裂或烧毁： PFC或主电源的MOS管是易损件。
- 电阻烧黑： 某个电阻过流烧毁,其负载电路可能有问题。
- PCB板烧焦： 说明有大电流流过,需要重点检查烧焦区域附近的元件。
第2步：测量交流输入和保险丝
- 如果保险丝完好,说明后级电路没有严重的短路性故障。
- 如果保险丝熔断，说明后级存在短路,需要继续排查短路点。
第3步：排查PFC电路和主电源的短路（保险丝熔断时）
保险丝熔断,短路点通常在PFC电路或主电源的整流桥之后。

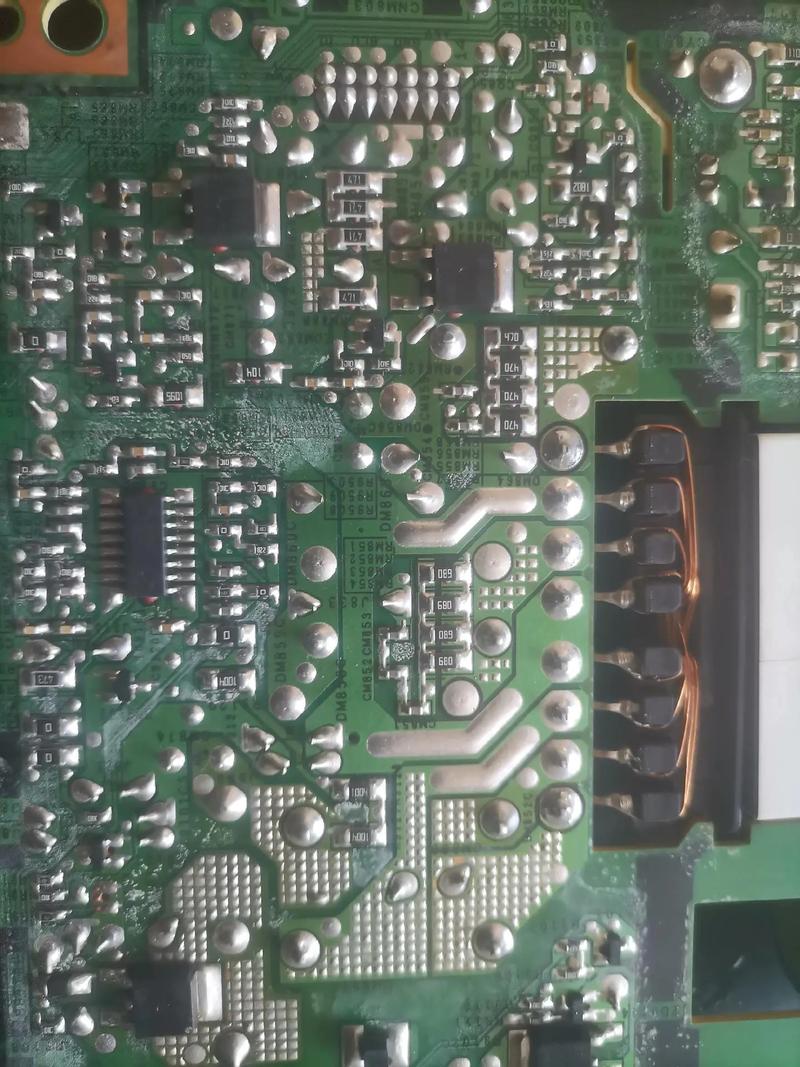

（图片来源网络，侵删）
- 测量整流桥输出： 用万用表二极管档测量四个整流二极管,看是否有击穿短路。
- 测量PFC MOS管： PFC MOS管是短路高发区，测量D极和S极之间的电阻，正常时应该有一个二极管的压降（0.4-0.7V），如果短路或电阻为0,则MOS管已损坏。
- 测量主电源MOS管： 同样方法测量主电源的MOS管是否击穿。
- 测量大电容： 测量300V主滤波电容和PFC输出电容是否被击穿短路。
如果发现MOS管击穿，切勿只换管子就通电！ 必须检查导致MOS管损坏的原因,通常是：
- 驱动电路故障： 驱动MOS管的控制芯片或其外围元件（如电阻、电容）损坏。
- 过压损坏： 稳压反馈环路失效,导致电压过高击穿MOS管。
- 电流过大： 负载短路导致电流过大。
第4步：通电测压（保险丝完好时）
在确认无明显短路后，可以通电进行电压测量。强烈建议使用隔离变压器！
-
测副电源（STB）：
- 通电后，测量副电源输出端的+5VSB电压，这是待机电压,必须正常。
- 5VSB没有，问题在副电源电路，检查副电源的开关管、反馈电路（光耦、稳压芯片如TL431）、副变压器等。
-
测PFC电路：

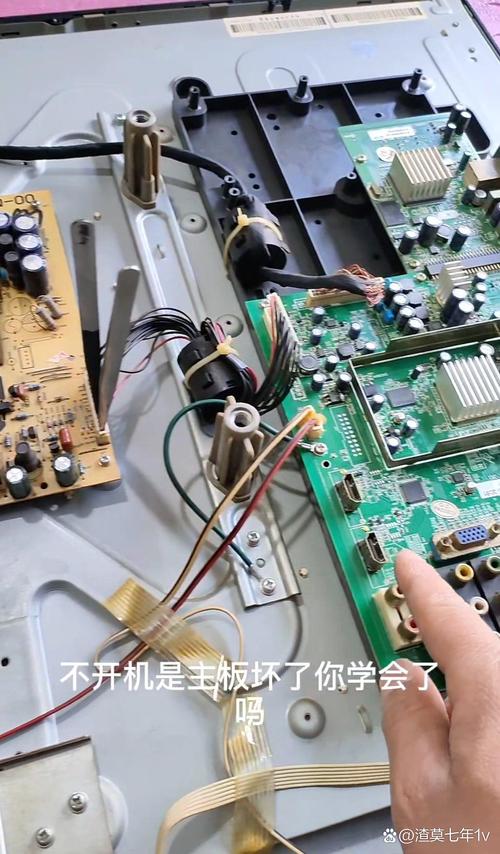

（图片来源网络，侵删）- 按下电视机的开机键（或短接电源板上的开机控制脚和地线）。
- PFC电路启动后，其输出端（一个大电容）的电压应从300V上升到约380V，如果电压不升或偏低,说明PFC电路未工作。
-
测主电源输出：
- PFC电压正常后,主电源应开始工作。
- 测量主电源的输出端，主要是+24V电压，24V电压没有、过低或过高,说明主电源电路故障。
- 检查主电源的PWM控制芯片（如NCP1397A等，具体型号需看板子上的丝印）、其外围的反馈电路（光耦、TL431）、主开关管等。
常见易损元件及更换
- 保险丝： F901 (通常为T3.15A或T4A),更换时必须查明熔断原因。
