奥克斯空调出现F7故障代码通常表示“模块保护”或“模块过热/过流保护”，这是空调维修中较为常见的故障之一，主要涉及空调室外机的功率模块（IPM模块）及相关电路，维修该故障需要遵循安全规范，逐步排查原因，避免盲目操作导致设备损坏或安全隐患,以下是详细的维修步骤和注意事项：
（图片来源网络，侵删）
故障初步判断与安全准备
在维修前，首先需确认故障代码是否为F7（部分奥克斯型号可能显示E7，需查阅对应型号说明书），断开空调电源，等待5分钟以上释放内部电容残余电量，使用万用表测量室内外机供电电压是否正常（220V±10%），检查电源线、插座有无松动或烧焦痕迹，若电源异常，需先修复供电问题；若电源正常,则进入模块相关部件的检查。
模块保护常见原因及排查方法
模块过热保护
模块工作时温度较高，若散热不良易触发保护,检查步骤如下：
- 清洁散热器：断电后打开室外机外壳，观察模块散热片（铝制散热片）是否积满灰尘、油污或被异物堵塞，使用毛刷、压缩空气或软布清理散热片,确保通风顺畅。

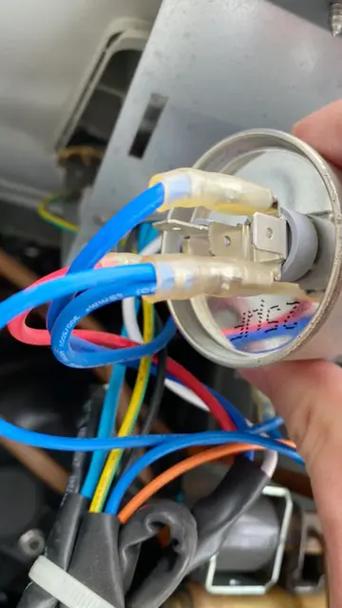

- 检查风扇运行：通电后观察室外机风扇是否正常转动，若风扇不转或转速缓慢，需检查风扇电机、电容（用万用表电容档测量容量是否衰减，正常值一般在3-5μF）及供电线路，若电容失效，需更换同规格电容；若电机损坏,需更换风扇电机。
- 模块温度检测电路：模块表面通常附有温度传感器（热敏电阻），检测其阻值（常温下约10kΩ左右，具体值需参考型号参数），若阻值异常或开路/短路,需更换传感器。
模块过流保护
模块过流可能由负载异常或模块本身故障引起,排查重点：
- 压缩机及供电线路：断电后用万用表电阻档测量压缩机三相绕组阻值（正常时三相阻值相等，约1-3Ω），若阻值不平衡或对地短路，需检修或更换压缩机，检查压缩机接线端子是否松动,线路绝缘层是否破损导致短路。
- 模块本身检测：拆下模块，观察外观是否有烧黑、炸裂、引脚虚焊等现象，用万用表二极管档测量模块输入端（P、N端）与输出端（U、V、W端）之间的二极管特性，正常情况下P-N端正向导通，反向截止；U、V、W端与P、N端之间应有正向压降（约0.5-0.9V），若异常，需更换同型号模块（注意：模块需匹配功率和电压参数，更换后需重新检查驱动电路）。
驱动电路故障
模块驱动电路异常可能导致模块误保护,需检查：
（图片来源网络，侵删）
- 驱动板及光耦：检查驱动板上是否有元件烧毁、电容鼓包，重点检测光耦（如PC817、TLP250）是否正常（用万用表测量输入输出端阻值，正常时输入端正向导通，输出端绝缘）。
- 供电电压：模块驱动端通常需要+5V、+15V等稳定电压，用万用表测量驱动板供电是否正常，若电压异常，检查电源变压器、整流桥、滤波电容等元件。
控制信号问题
若室内外机通信信号异常或主板故障，也可能误报F7,可尝试：
- 检查通信线路：测量室内外机连接线中的通信线（通常为S1、S2端子），电压应在直流24V左右波动，若电压恒定或无电压，检查通信电路电阻、电容及抗干扰磁环。
- 主板检测：若以上排查均正常，可能是主板程序紊乱或元件损坏，尝试恢复主板出厂设置（部分型号有复位按钮）,或更换主板。
维修流程总结
为便于操作,以下是维修流程的简要步骤：
| 序号 | 检查项目 | 正常状态 | 异常处理措施 |
|---|---|---|---|
| 1 | 电源电压 | 220V±10% | 检查线路、插座，修复供电 |
| 2 | 模块散热器 | 无灰尘堵塞 | 清理散热片 |
| 3 | 室外机风扇 | 运转平稳，风速正常 | 更换电容或电机 |
| 4 | 模块温度传感器 | 阻值符合型号参数 | 更换传感器 |
| 5 | 压缩机绕组 | 三相阻值相等，对地绝缘 | 检修或更换压缩机 |
| 6 | 功率模块 | 无烧毁，二极管特性正常 | 更换同型号模块 |
| 7 | 驱动电路 | 供电正常，光耦特性良好 | 更换损坏元件（电容、光耦等） |
| 8 | 通信线路及主板 | 电压波动，通信正常 | 检查通信线路，必要时更换主板 |
注意事项
- 安全第一：维修时务必断电操作，避免高压触电；模块大电容断电后仍可能带电,需用电阻放电后再检测。
- 配件匹配：更换模块、传感器等配件时，需选择与原型号参数完全一致的产品,避免不兼容导致二次故障。
- 专业维修：若涉及驱动电路、主板等复杂维修，建议联系奥克斯售后或专业维修人员,避免自行操作扩大故障。
相关问答FAQs
Q1：奥克斯空调显示F7故障，自己可以尝试哪些简单的解决方法？
A1：首先可尝试断电重启空调，观察是否误报；其次检查室外机散热片是否积灰过多，可自行清理；最后确认电源电压是否稳定（如是否与其他大功率电器共用导致电压波动），若以上操作无效，建议联系专业维修人员,避免自行拆卸内部部件。
Q2：更换功率模块后，空调仍显示F7，可能是什么原因？
A2：更换模块后仍报F7，需重点检查驱动电路（如光耦、驱动电阻是否损坏）、模块供电电压（+15V、+5V是否稳定）以及压缩机是否存在短路或卡死情况，若模块为非原厂配件或参数不匹配，也可能导致保护,需确认模块型号与空调匹配。
