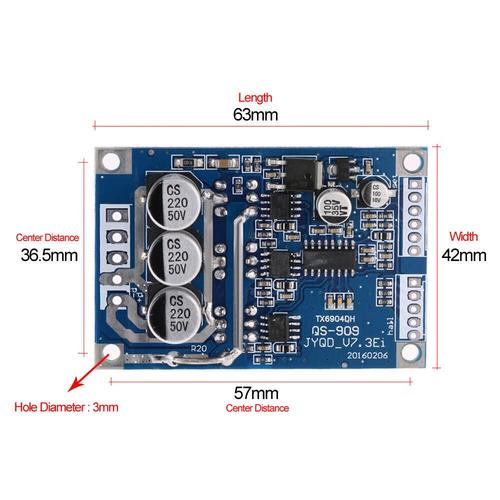

无刷电机驱动板相缺维修是电子维修领域中的常见问题,主要表现为电机运行异常、振动、无力或无法启动等，相缺故障通常与驱动板上的功率器件、控制信号或供电系统有关，需要系统性的排查和修复，以下将从故障现象、原因分析、维修步骤、工具使用及注意事项等方面进行详细阐述。
无刷电机驱动板的相缺故障,本质上是三相绕组中某一相或两相未能正常通电，导致电机磁场不平衡，故障初期可能表现为电机运行时有异响或抖动，随着故障加重，电机可能完全停止工作，维修时需首先确认故障现象，避免误判，若电机仅出现启动困难但运行平稳，可能是供电不足或控制信号异常；若运行中剧烈抖动并伴随过热，则大概率是功率器件损坏或相线开路。

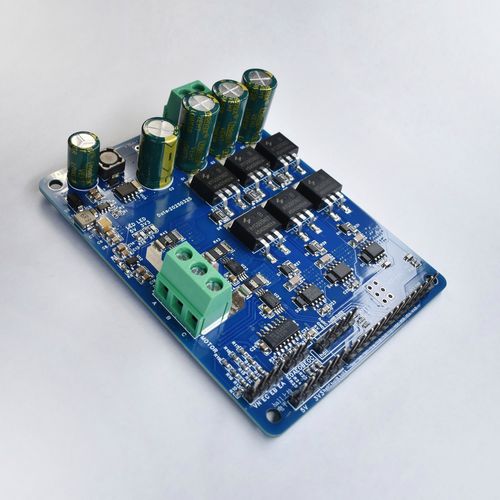

故障原因可分为硬件损坏和信号异常两类,硬件方面，常见的是MOSFET或IGBT等功率开关管击穿、续流二极管短路、驱动IC损坏以及相线连接端子松动或氧化，MOSFET因过流或过压导致漏源极短路时，该相将无法正常输出电流；而驱动IC输出能力不足则可能使MOSFET无法完全导通，引发相缺，信号方面，霍尔传感器故障、位置信号线短路或断路、以及MCU输出的PWM信号异常均可能导致相缺，供电电压过低或滤波电容失效也会间接引发此类故障，因为驱动电路需要稳定的电压才能正常工作。
维修前需准备必要的工具和设备,包括万用表、示波器、电烙铁、吸锡器、以及同型号的替换元器件，对于功率器件的检测，建议使用万用表的二极管档：MOSFET的三个引脚间应存在特定的压降，若G-S极间短路或D-S极间正反向电阻均为零，则已损坏，驱动IC的输出端在正常工作时应有 PWM 波形，若无信号或信号异常，需进一步检查MCU的输入信号及供电，霍尔传感器可通过测量其输出电压判断，通常在磁场变化时电压会有跳变。

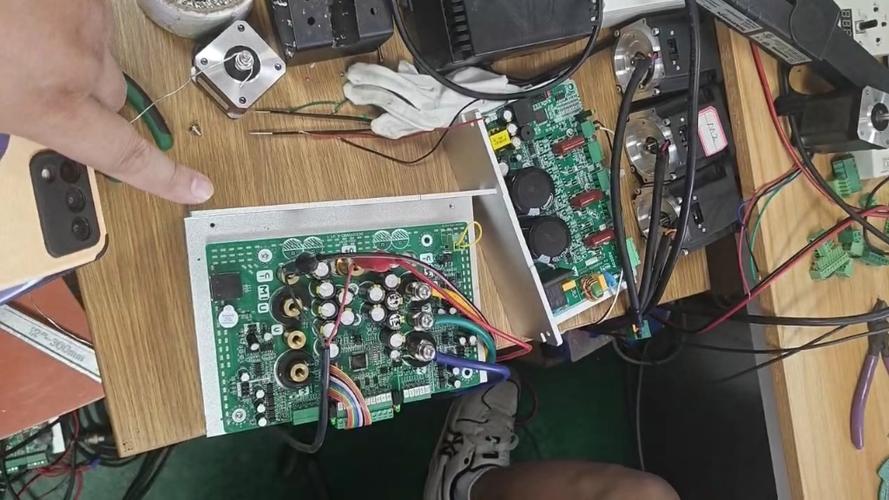

维修步骤需遵循“先断电后检测、先静态后动态”的原则，首先断开驱动板与电机的连接，避免故障扩大，然后对外观进行检查，观察是否有明显的烧焦、鼓包元件或虚焊点，特别是功率器件和散热片，接下来使用万用表检测供电电路的电压是否正常，包括控制电路的逻辑电压（如5V）和功率电路的驱动电压（如12V-24V），若供电异常，需排查电源模块或滤波电容，随后检测功率器件，逐个测量MOSFET的各极间电阻，损坏的器件需及时更换，并注意检查与之配套的驱动电阻和续流二极管。
对于信号电路的检测,可借助示波器观察霍尔传感器的输出波形和MCU的PWM信号，若霍尔信号缺失，需检查传感器本身及其连接线路；若PWM信号异常，则需排查MCU的周边电路，如晶振、复位电路等，在更换元器件时，需注意焊接质量，避免虚焊或短路，特别是功率器件的散热片需与绝缘垫片配合安装，防止漏电，维修完成后，需进行空载测试，逐步提高电压并观察电机运行状态，确认无异响、振动后再连接负载。
维修过程中需特别注意安全事项,功率器件在断电后仍可能存有残余电荷，需先放电再操作；焊接时电烙铁需接地，避免静电损坏IC；更换MOSFET时，需确保型号参数一致，特别是耐压值和电流等级，相缺故障常伴随过流现象，若发现限流电阻或保险丝烧毁，需同时检查电机绕组是否短路，避免更换新器件后再次损坏。
以下为常见故障的快速排查参考表：
| 故障现象 | 可能原因 | 检测方法 | 解决措施 |
|---|---|---|---|
| 电机无法启动 | 功率器件击穿 | 测MOSFET D-S极电阻 | 更换损坏的MOSFET |
| 运行时剧烈抖动 | 霍尔信号异常 | 示波器检测霍尔输出波形 | 检查或更换霍尔传感器 |
| 输出无力 | 驱动电压不足 | 测驱动电路供电电压 | 检查电源模块或滤波电容 |
| 过热保护频繁动作 | 相线短路或电机绕组故障 | 断开电机后测试驱动板输出 | 修复相线或检查电机绕组 |
相关问答FAQs：
-
问：无刷电机驱动板相缺故障是否可以自行维修？
答：若具备一定的电子维修基础和工具，如万用表、示波器等，可尝试自行排查和更换简单元器件，但若涉及MCU或复杂控制电路，建议由专业人员处理，避免因操作不当导致故障扩大。 -
问：更换功率MOSFET时需要注意哪些参数？
答：需重点确认耐压值（V DSS）、电流等级（I D）、导通电阻（R DS(on)）和封装类型，确保与原型号兼容或性能更优，安装时需注意散热片的绝缘和固定力度，防止机械应力损坏器件。
