pwm脉宽调制技术(Pulse Width Modulation)是一种广泛应用于电子工程、电力电子、自动化控制等领域的核心技术,其通过调节脉冲信号的占空比来实现对模拟信号的有效控制,该技术的核心在于利用数字信号输出等效的模拟效果,具有高效、精确、灵活等显著优势,在现代电子系统中扮演着不可或缺的角色。

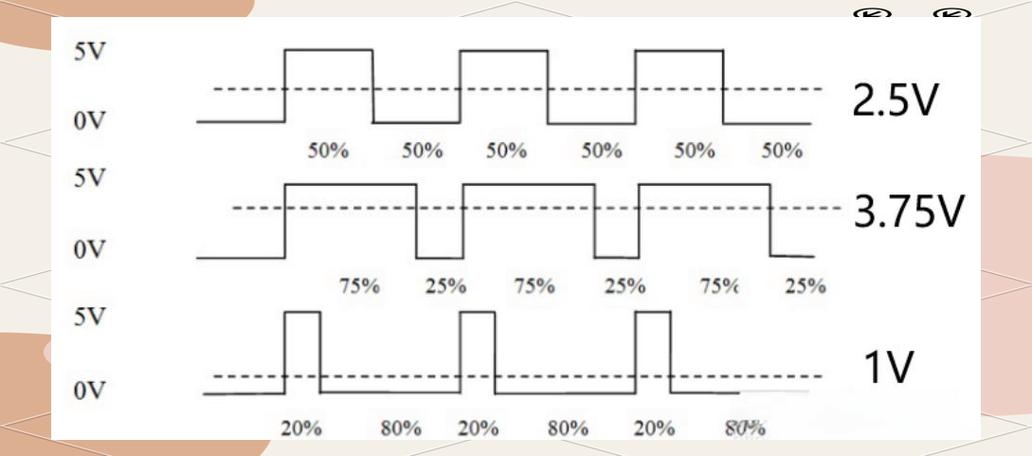

从基本原理来看,pwm脉宽调制技术是通过改变脉冲序列中高电平持续时间与整个周期的比例(即占空比)来控制输出信号的幅度或功率,假设一个pwm信号的周期为T,高电平持续时间为t,则占空比D=t/T,当占空比从0%变化到100%时,输出信号的等效直流电压或平均功率会在0到最大值之间线性变化,在直流电机控制中,通过调整pwm的占空比,可以精确控制电机的转速和转矩;在led调光应用中,占空比的变化则直接影响led的亮度输出,这种数字化的控制方式不仅避免了传统模拟电路中的温漂、元件老化等问题,还显著提高了系统的抗干扰能力和稳定性。
在硬件实现层面,pwm信号通常由微控制器(MCU)、数字信号处理器(DSP)或专用pwm控制器生成,以微控制器为例,其内部集成的定时器模块通过配置预分频系数、计数周期和比较寄存器值,即可产生不同频率和占空比的pwm波形,以8位定时器为例,计数周期为256,若比较寄存器设置为64,则占空比为64/256=25%,现代pwm控制器还支持死区控制(防止桥式电路中上下臂直通)、互补输出(驱动电机或逆变器)等高级功能,进一步提升了系统的可靠性和适用性,在功率驱动电路中,pwm信号通常通过MOSFET或IGBT等功率开关器件进行放大,从而控制大功率负载的通断状态,实现高效能量转换。
pwm脉宽调制技术的应用领域极其广泛,在电机控制领域,无刷直流电机(BLDC)和永磁同步电机(PMSM)的驱动系统完全依赖于pwm技术,通过空间矢量调制(SVPWM)等高级算法,实现电机的平滑调速和精确转矩控制;在电源变换领域,buck、boost、buck-boost等dc-dc变换器以及逆变器、ups等设备,均采用pwm技术控制开关管的导通与关断,以调节输出电压和电流,其效率可达90%以上;在照明领域,pwm调光通过高频脉冲驱动led,避免了传统调光方法中的频闪问题,同时实现了0-100%的无级调光;在通信领域,pwm还被用于调制信号传输,如红外遥控器通过不同的pwm编码识别不同指令;在温度控制、音频放大、电池管理等领域,pwm技术同样发挥着重要作用。
为了更直观地展示pwm在不同应用场景下的参数特点,以下列举几个典型应用场景的对比表格:

| 应用领域 | 典型频率范围 | 占空比调节范围 | 主要控制目标 | 开关器件类型 |
|---|---|---|---|---|
| 直流电机调速 | 1kHz-20kHz | 0%-100% | 转速、转矩 | MOSFET、IGBT |
| LED调光 | 100Hz-1kHz | 0%-100% | 亮度 | MOSFET |
| DC-DC变换器 | 20kHz-500kHz | 0%-100% | 输出电压、电流 | MOSFET、二极管 |
| 逆变器 | 2kHz-20kHz | 0%-100% | 输出电压、频率、波形质量 | IGBT、MOSFET |
| 温度控制 | 1Hz-10Hz | 0%-100% | 温度精度 | 继电器、晶闸管 |
从性能特点来看,pwm技术具有多方面优势,效率高,由于开关器件工作在导通或关断状态,损耗极低,尤其适合大功率应用;精度高,通过数字方式控制占空比,可实现0.1%以上的调节精度;响应快,pwm信号的频率通常在几百赫兹到几百千赫兹之间,能够快速负载变化;抗干扰能力强,数字信号传输过程中不易受噪声影响,且可通过滤波电路平滑输出,pwm技术也存在一些局限性,如高频开关可能产生电磁干扰(EMI),需要合理的电路布局和屏蔽措施;开关器件的开关损耗在高频应用下会显著增加,需选择低导通电阻和开关速度快的器件;pwm输出需要经过低通滤波器才能获得平滑的模拟信号,增加了电路复杂度。
在pwm信号的产生方法中,除了硬件定时器生成外,还可以通过软件编程实现,如利用微控制器的GPIO口模拟pwm输出,但这种方法受限于CPU执行效率,频率和精度较低,仅适用于简单应用,而专用pwm芯片(如TL494、SG3525等)则集成了振荡器、误差放大器、死区控制等功能,可独立工作,适合复杂的电源控制需求,随着数字技术的发展,基于FPGA或DSP的数字化pwm生成方案逐渐普及,其支持多通道、高分辨率(如16位以上)以及复杂的调制算法(如SVPWM、pwm整流等),为高性能电力电子系统提供了强大支持。

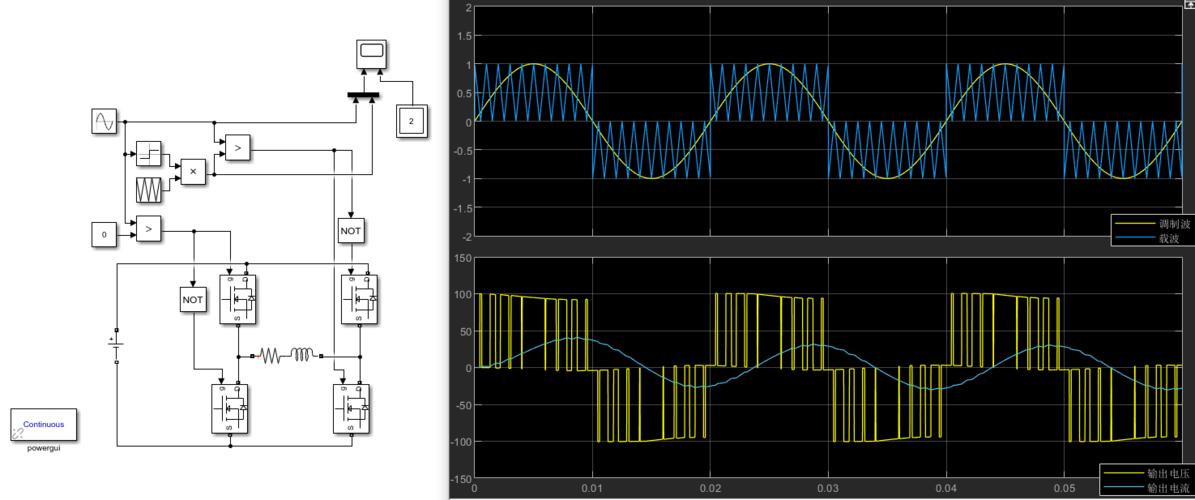

pwm技术的调制方式也多种多样,其中最常见的是等脉宽调制,即每个周期内脉冲宽度相同;另一种是正弦脉宽调制(SPWM),其脉冲宽度按正弦规律变化,常用于逆变器和电机驱动,以减少谐波输出;还有空间矢量调制(SVPWM)、随机pwm等高级调制技术,分别针对不同的应用需求优化性能,SPWM通过比较正弦波与三角载波生成pwm信号,输出波形中的低次谐波较少,滤波电路设计更简单;而SVPWM则通过电压空间矢量的合成,提高直流电压利用率,降低电机转矩脉动。
在pwm电路设计中,滤波环节至关重要,对于需要模拟输出的应用,通常采用LC低通滤波器将pwm信号中的高频分量滤除,保留直流或低频成分,滤波器的截止频率需根据pwm频率和负载特性确定,一般为pwm频率的1/10到1/5,当pwm频率为20kHz时,滤波器的截止频率可设为2kHz-4kHz,在电机驱动等感性负载应用中,还需续流二极管或缓冲电路来吸收开关器件关断时产生的反向电动势,保护器件免受损坏。
随着新能源、智能制造等领域的快速发展,pwm技术也在不断创新和演进,在新能源汽车中,pwm技术用于驱动电机、电池管理系统和车载充电机;在工业自动化中,高精度pwm控制伺服电机,实现纳米级的定位精度;在光伏逆变器中,pwm技术实现最大功率点跟踪(MPPT)和并网电流控制,随着宽禁带半导体(如SiC、GaN)的应用,pwm的工作频率将进一步提升,可达MHz级别,从而减小无源元件体积,提高功率密度;智能化pwm控制算法,如基于人工智能的预测控制,将进一步提升系统的动态性能和效率。
相关问答FAQs:
-
问:pwm频率的选择对系统性能有何影响?
答:pwm频率的选择需综合考虑开关损耗、滤波难度和负载特性,频率越高,滤波器体积越小,输出纹波越小,但开关损耗会增加,导致效率降低;频率过低则可能产生 audible noise(可听噪声),且滤波电路复杂,电机控制中通常选用1kHz-20kHz,避免电机噪声;而led调光可采用100Hz-1kHz,兼顾效率和视觉舒适度。 -
问:如何减少pwm电路中的电磁干扰(EMI)?
答:减少emi的方法包括:优化pcb布局,减小开关回路面积;使用屏蔽罩和接地技术;在开关器件两端添加rc缓冲电路或吸收回路;选择具有软开关功能的pwm调制方式(如零电压开关zvs);降低pwm频率(需权衡其他性能);以及添加em滤波器(如共模扼流圈、x/y电容)等,采用随机pwm技术可分散emi频谱,避免集中在特定频率点。
