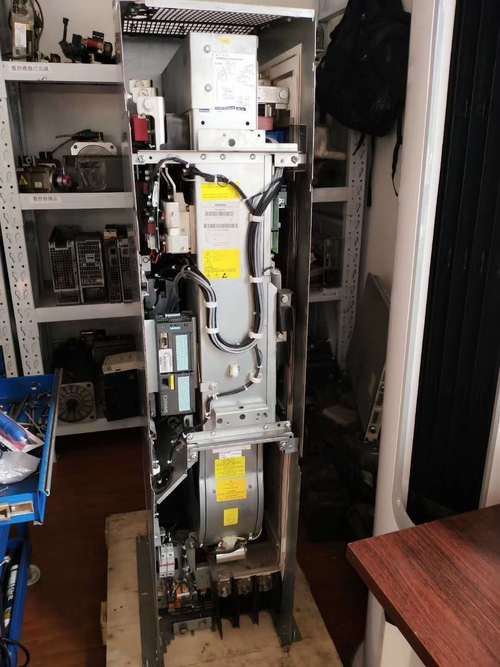

西门子440驱动板维修是一项技术性较强的工作,需要维修人员具备扎实的电子电路知识、丰富的实践经验以及对西门子440变频器硬件结构的深入了解，西门子440变频器作为工业领域广泛应用的设备，其驱动板负责控制功率模块的开关动作，实现电机的调速控制，因此驱动板的故障往往直接导致变频器无法正常运行，本文将详细介绍西门子440驱动板维修的流程、常见故障点、检测方法及注意事项。
在进行西门子440驱动板维修前,首先需要做好准备工作，维修人员应准备万用表、示波器、可调直流稳压电源、焊接工具（如电烙铁、吸锡器）、隔离变压器、绝缘工具以及必要的图纸和资料（如电路原理图、元件清单等），为确保安全，必须严格遵守电气安全操作规程，在断电并充分放电后才能进行操作，避免触电或损坏设备，对于送修的驱动板，应首先了解故障现象，例如是变频器无显示、输出缺相、过流报警还是无法启动等，这些信息有助于初步判断故障范围。
驱动板维修的核心在于故障定位,常见的故障现象及可能的原因包括：变频器上电无显示，通常为开关电源故障、控制板与驱动板通信异常或驱动板供电问题；输出电压不平衡或缺相，多为驱动信号丢失、功率模块损坏或驱动电路本身故障；过流报警频繁，可能是电流检测电路故障、驱动信号过强或功率模块部分击穿；电机运行抖动或噪音大，可能与驱动板输出的PWM波形异常有关，针对这些现象，维修人员应遵循先易后难、先外后内的原则进行排查。
首先检查驱动板的供电部分,西门子440驱动板的供电通常由主直流回路通过开关电源提供，同时还有控制电路的低压供电，使用万用表测量驱动板的输入直流电压是否正常，一般为DC 530V左右（根据输入电压等级有所不同），若输入电压异常，需检查主回路及充电电阻；若输入电压正常而驱动板无低压输出，则重点检查开关电源电路，如PWM控制芯片（如UC384x系列）、开关管、反馈电路及输出整流滤波元件，开关电源的常见故障点包括启动电阻开路、PWM芯片损坏、开关管击穿、反馈光耦失效等，可通过测量关键点电压、检测元件阻值等方式判断。
接下来是驱动信号检测,驱动板的核心功能之一是接收控制板发出的PWM信号，并进行功率放大后驱动IGBT模块，使用示波器测量驱动板输入的PWM信号是否正常，包括频率、幅值及死区时间，若输入信号正常而输出无驱动波形或波形异常，则故障在驱动电路本身，西门子440驱动板的驱动电路通常采用专用驱动芯片（如2SD315A、CONCEPT系列等）或由分立元件构成的推挽电路，需检查驱动芯片的供电是否正常（一般为DC 15V左右），驱动信号的传输路径是否有断路或短路现象，以及驱动芯片本身是否损坏，应检查IGBT的门极电阻是否变值或开路，以及栅极-发射极之间的是否有短路或漏电现象，驱动电路的常见故障还包括隔离光耦损坏、限流电阻烧毁、滤波电容失效等。
功率模块的检测是驱动板维修的关键环节,功率模块（IGBT）是驱动板的执行元件，其损坏往往会导致驱动板完全失效，检测功率模块时，需先将模块与驱动电路断开，使用万用表的二极管档测量各极间的电阻值，正常情况下，IGBT的栅极（G）与发射极（E）、栅极（G）与集电极（C）之间应呈现高阻状态，而集电极（C）与发射极（E）之间的二极管特性应符合正向导通、反向截止的规律，若测量发现短路或阻值异常，则说明模块已损坏，对于三相桥式整流模块，还需检查其六个二极管的单向导电性，功率模块损坏后，需进一步排查导致损坏的原因，如驱动信号异常（过压、欠压、脉冲不对称）、负载侧短路、散热不良等，否则即使更换新模块仍可能再次损坏。
电流检测电路的故障也会引发驱动板报警,西门子440驱动板通常通过霍尔传感器或采样电阻检测主回路电流，并将信号反馈给控制板进行过流保护，检测时，可测量霍尔传感器的供电及输出信号是否正常，或采样电阻的阻值是否准确，若发现传感器损坏或采样电阻变值，需及时更换，以免误保护或无法保护。
在维修过程中,焊接质量至关重要，驱动板上的元件多为贴片封装，焊接时需使用合适的工具和温度，避免虚焊、假焊或损坏元件，更换元件时，应尽量选用同型号、同参数的元件，若无替代品，需确保其电气性能和参数符合要求，对于程序或参数丢失导致的故障，需通过西门子专用软件进行参数恢复或程序更新。
维修完成后,必须进行严格的测试，首先在不接功率模块的情况下，对驱动板进行空载测试，检查开关电源、驱动信号输出等是否正常，然后接入功率模块，逐步提高输入电压，测试输出电压波形、电流保护等功能是否正常，测试过程中，应注意观察是否有异常发热、异味等现象，确保维修质量。
以下是西门子440驱动板维修的常见故障点及检测方法简表：
| 故障现象 | 可能原因 | 检测方法 |
|---|---|---|
| 上电无显示 | 开关电源故障、供电异常 | 测量输入直流电压、开关电源输出电压、检查PWM芯片及开关管 |
| 输出缺相 | 驱动信号丢失、IGBT损坏 | 用示波器测量驱动波形、检测IGBT极间电阻 |
| 过流报警 | 电流检测电路故障、驱动异常 | 检查霍尔传感器或采样电阻、测量驱动信号是否对称 |
| 电机运行抖动 | PWM波形异常、供电不稳 | 观察PWM波形幅值及频率、检测驱动板供电滤波电容 |
相关问答FAQs：
-
问：西门子440驱动板维修时，如何判断是驱动电路故障还是功率模块故障？
答：判断驱动电路与功率模块故障时，可先断开功率模块与驱动电路的连接，单独测量驱动电路输出的PWM波形是否正常，若波形正常（幅值、频率符合要求），则故障可能在功率模块；若波形异常或无输出，则故障在驱动电路本身，检测功率模块的极间电阻也可初步判断模块是否损坏。 -
问：维修西门子440驱动板时，更换IGBT模块需要注意哪些事项？
答：更换IGBT模块时，需确保新模块的型号、参数与原模块完全一致，特别注意额定电流、耐压值等关键参数，安装时要保证模块与散热器接触良好，均匀涂抹导热硅脂，并按规定力矩拧紧螺丝，焊接时避免静电损坏模块，焊接后需检查栅极-发射极之间是否有短路现象，必须排查导致原模块损坏的根本原因（如驱动电路异常、负载短路等），避免新模块再次损坏。
